Исследование технического состояния теплоизоляции трубопровода, выполненной изоляционным материалом Energoflex Super 110/13-2

Вопрос 1: Определить, соответствует ли тепловая изоляция трубопроводов, проходящих через нежилое помещение, строительным нормам и правилам.

СП 61.13330.2012 «Тепловая изоляция оборудования и трубопроводов»

Пункт 4.1: «…Теплоизоляционная конструкция должна обеспечивать параметры теплохолодоносителя при эксплуатации, нормативный уровень тепловых потерь оборудованием и трубопроводами, безопасную для человека температуру их наружных поверхностей…»

Пункт 4.2: «…Конструкции тепловой изоляции трубопроводов и оборудования должны отвечать требованиям:

• энергоэффективности - иметь оптимальное соотношение между стоимостью теплоизоляционной конструкции и стоимостью тепловых потерь через изоляцию в течение расчетного срока эксплуатации;
• эксплуатационной надежности и долговечности - выдерживать без снижения теплозащитных свойств и разрушения эксплуатационные температурные, механические, химические и другие воздействия в течение расчетного срока эксплуатации;
• безопасности для окружающей среды и обслуживающего персонала при эксплуатации и утилизации.

Материалы, используемые в теплоизоляционных конструкциях, не должны выделять в процессе эксплуатации вредные, пожароопасные и взрывоопасные, неприятно пахнущие вещества, а также болезнетворные бактерии, вирусы и грибки, в количествах, превышающих предельно допустимые концентрации, установленные в санитарных нормах…»

Пункт 4.4: «…В состав конструкции тепловой изоляции для поверхностей с положительной температурой в качестве обязательных элементов должны входить:

• теплоизоляционный слой;
• покровный слой;
• элементы крепления…»

Пункт 5.17: «…При применении теплоизоляционных материалов из вспененных полимеров с закрытыми порами необходимость применения пароизоляционного слоя должна быть обоснована расчетом. При исключении пароизоляционного слоя следует предусматривать герметизацию стыков изделий материалами, не пропускающими водяные пары…»

Пункт 6.1.5: «…За расчетную температуру окружающей среды при расчетах по нормированной плотности теплового потока следует принимать:

а) для изолируемых поверхностей, расположенных на открытом воздухе: для технологического оборудования и трубопроводов - среднюю за год;

для трубопроводов тепловых сетей при круглогодичной работе - среднюю за год;

для трубопроводов тепловых сетей, работающих только в отопительный период, - среднюю за период со среднесуточной температурой наружного воздуха 8 °С и ниже;

б) для изолируемых поверхностей, расположенных в помещении - 20 °С;

в) для трубопроводов, расположенных в тоннелях - 40 °С;

г) для подземной прокладки в каналах или при бесканальной прокладке трубопроводов - среднюю за год температуру грунта на глубине заложения оси трубопровода. При величине заглубления верхней части перекрытия канала (при прокладке в каналах) или верха теплоизоляционной конструкции трубопровода (при бесканальной прокладке) 0,7 м и менее за расчетную температуру окружающей среды должна приниматься та же температура наружного воздуха, что и при надземной прокладке…»

Пункт 6.1.6: «…Температуру теплоносителя технологического оборудования и трубопроводов при расчетах по нормированной плотности теплового потока следует принимать в соответствии с заданием на проектирование.

Для трубопроводов тепловых сетей за расчетную температуру теплоносителя принимают:

а) для водяных тепловых сетей:

для подающего трубопровода при постоянной температуре сетевой воды и количественном регулировании - максимальную температуру теплоносителя;

для подающего трубопровода при переменной температуре сетевой воды и качественном регулировании - в соответствии с таблицей 15;

для обратных трубопроводов водяных тепловых сетей 50 °С;

б) для паровых сетей - максимальную температуру пара среднюю по длине рассматриваемого участка паропровода;

в) для конденсатных сетей и сетей горячего водоснабжения - максимальную температуру конденсата или горячей воды.

Таблица 15

Обследование изоляции трубопровода в Помещении №6

Обследование изоляции трубопровода в Помещении №4

Обследование изоляции трубопровода в Помещении №2

Ответы на вопросы, поставленные перед специалистом

Вопрос 1: Определить, соответствует ли тепловая изоляция трубопроводов, проходящих через нежилое помещение, строительным нормам и правилам?

Ответ: при обследовании тепловой изоляции трубопроводов были выявлены дефекты, являющиеся результатом нарушений нормативных документов при монтаже теплоизоляции во время производства монтажных работ:

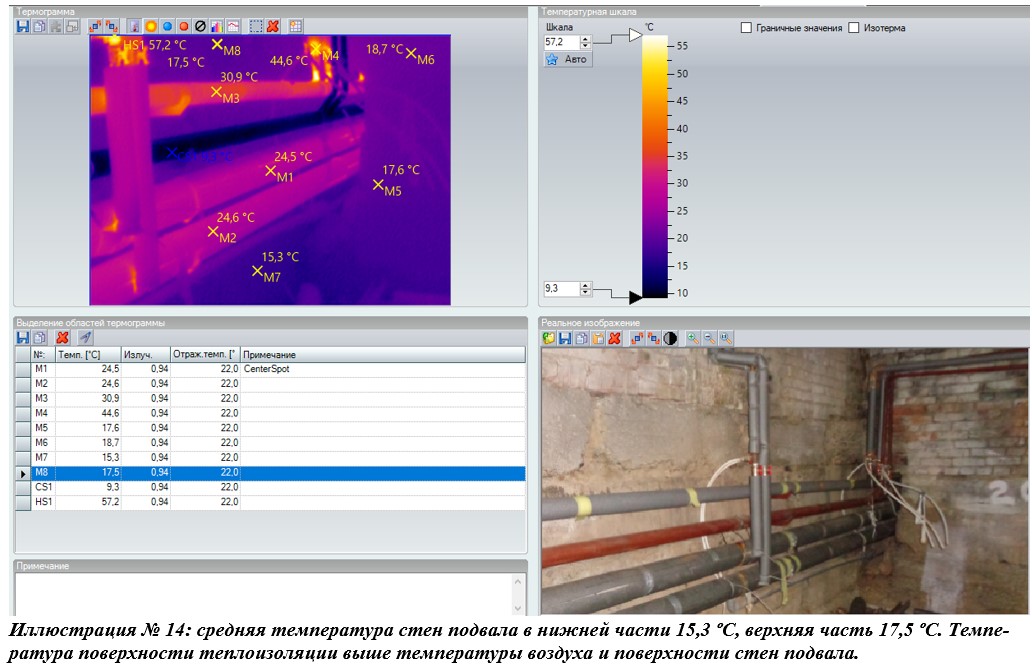

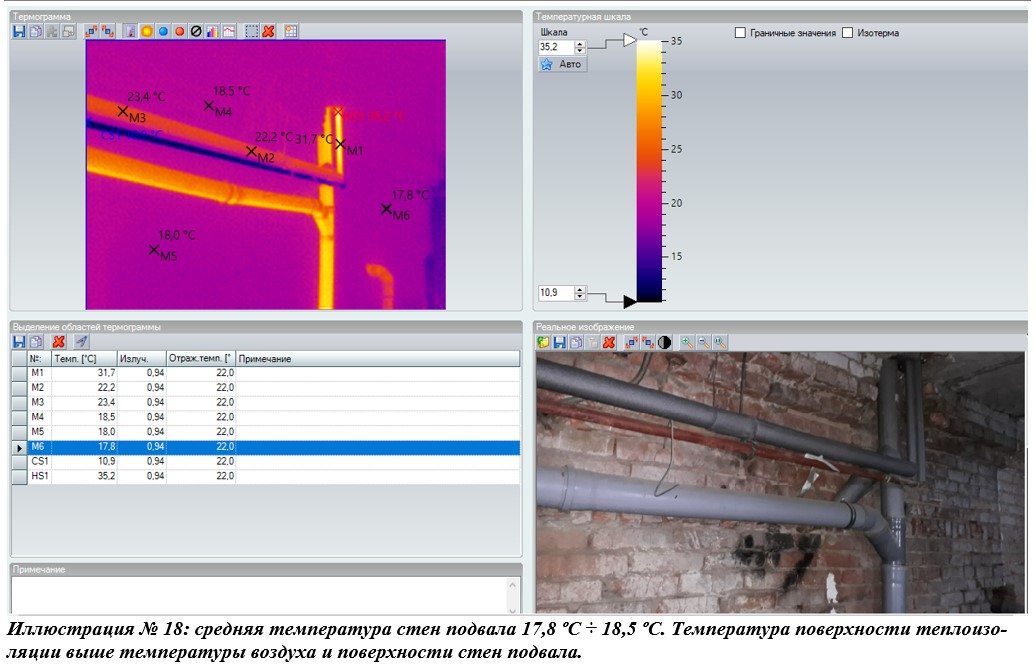

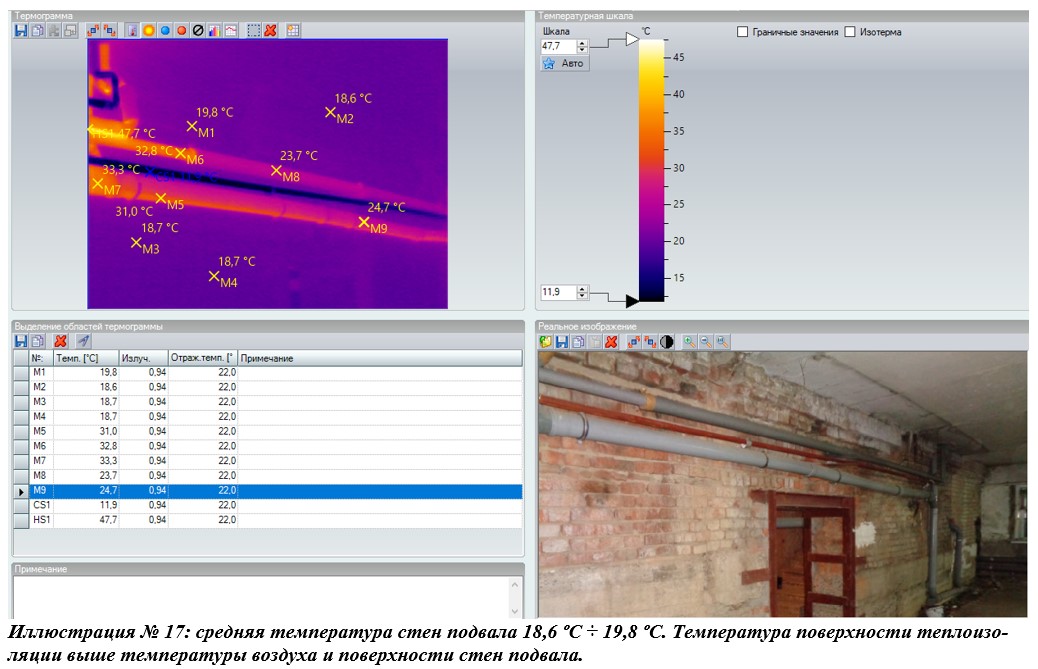

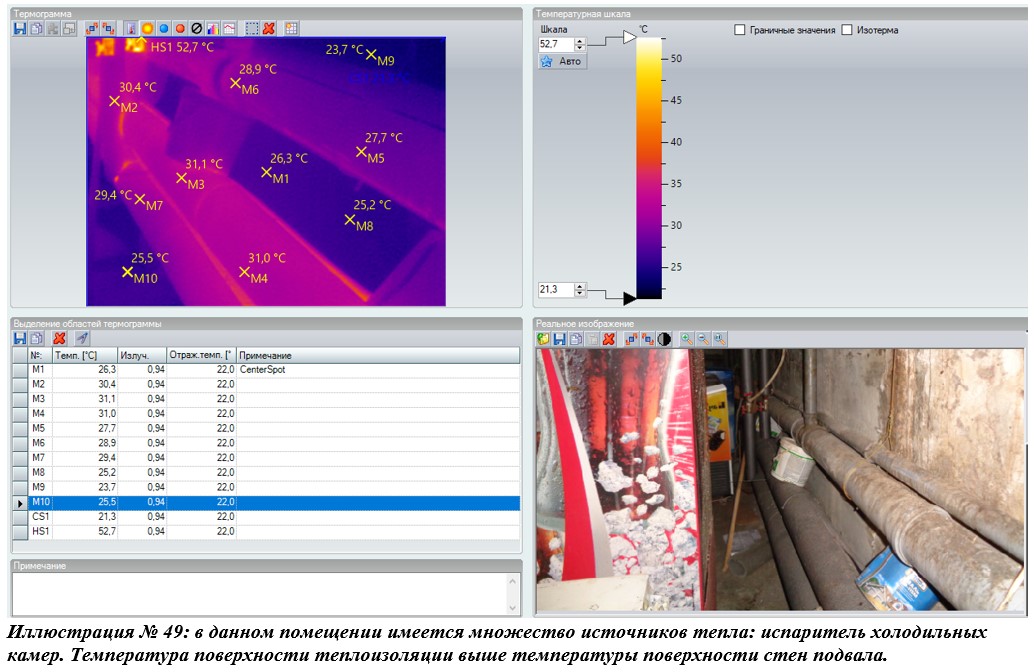

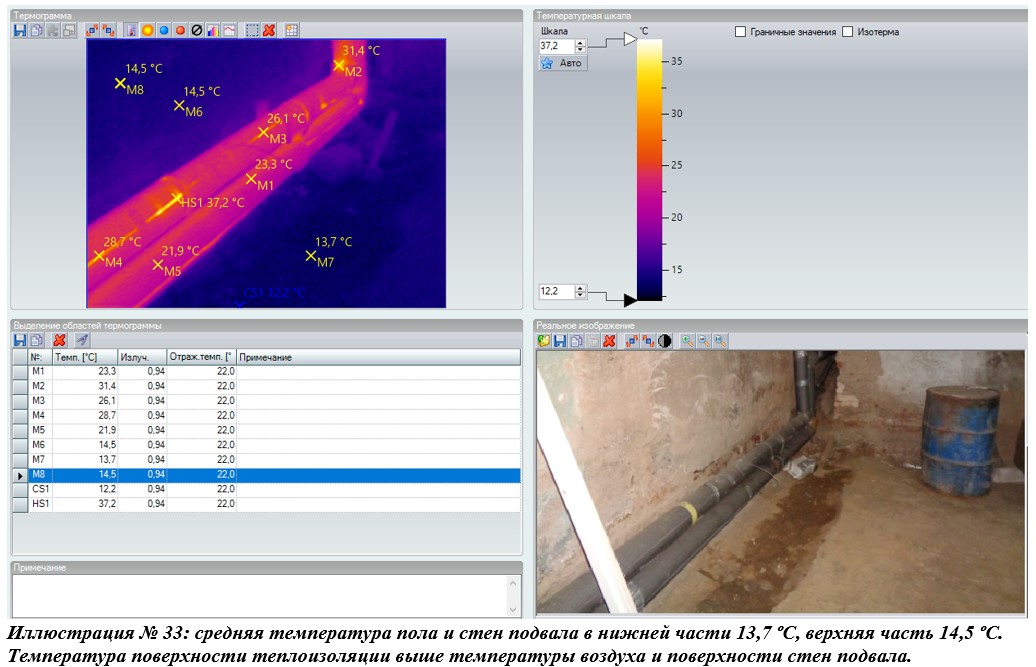

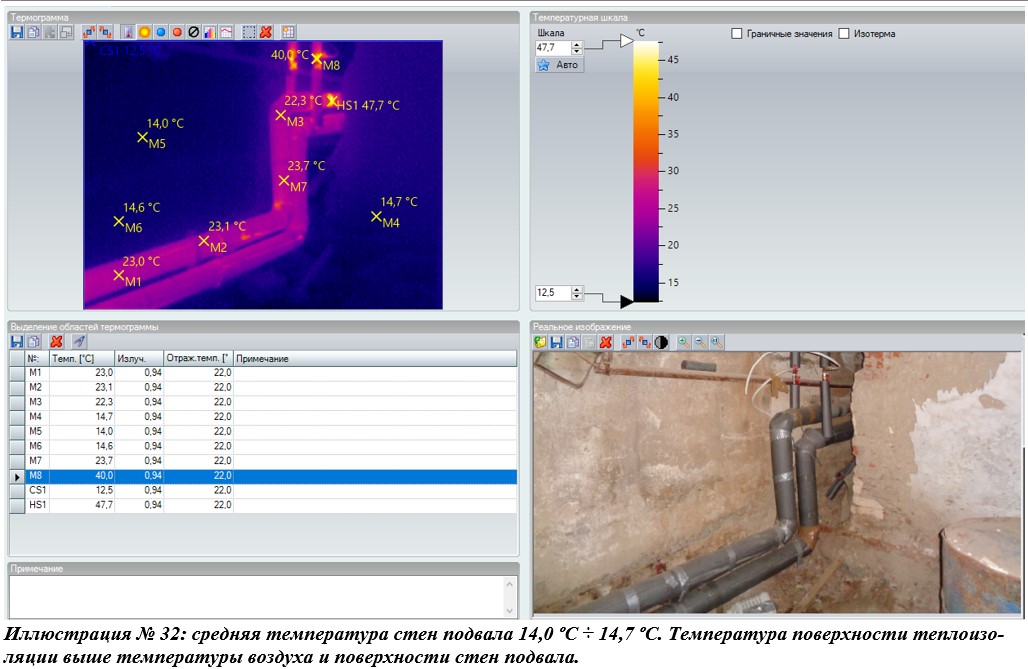

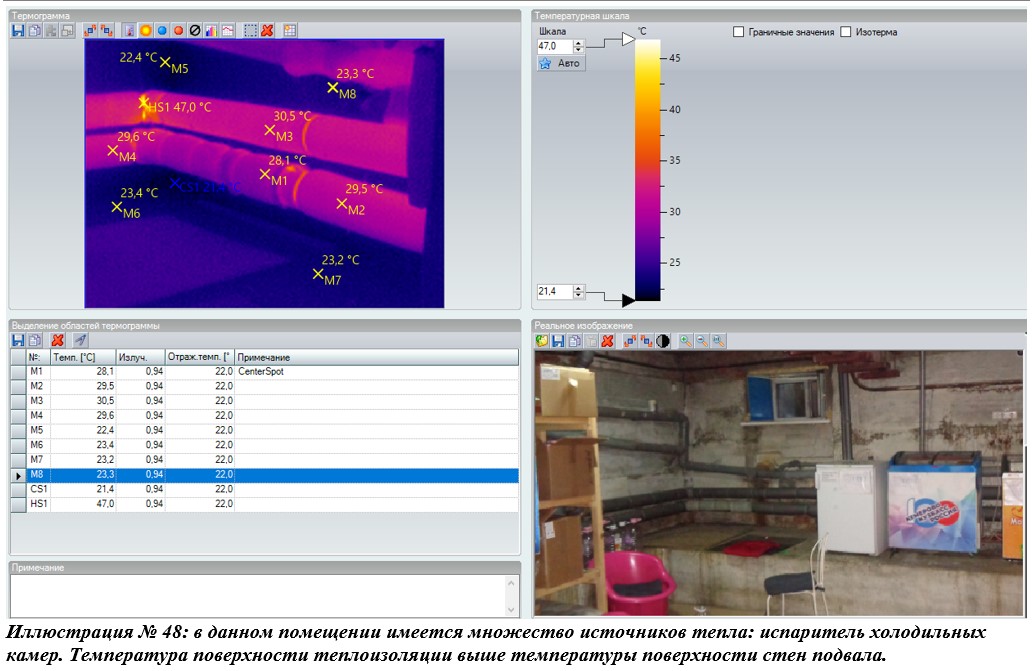

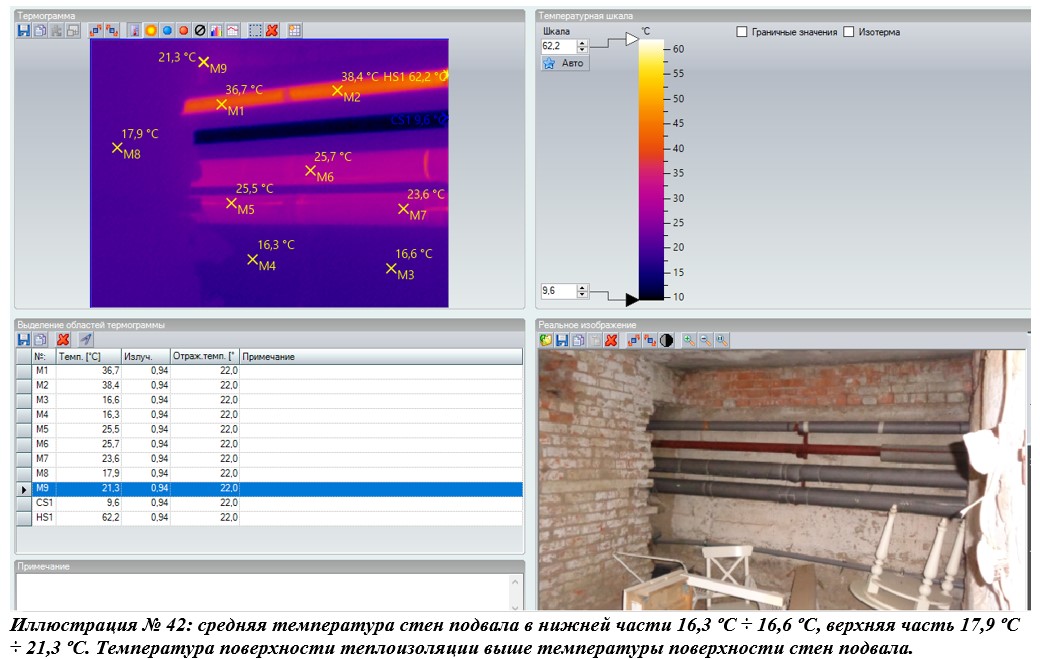

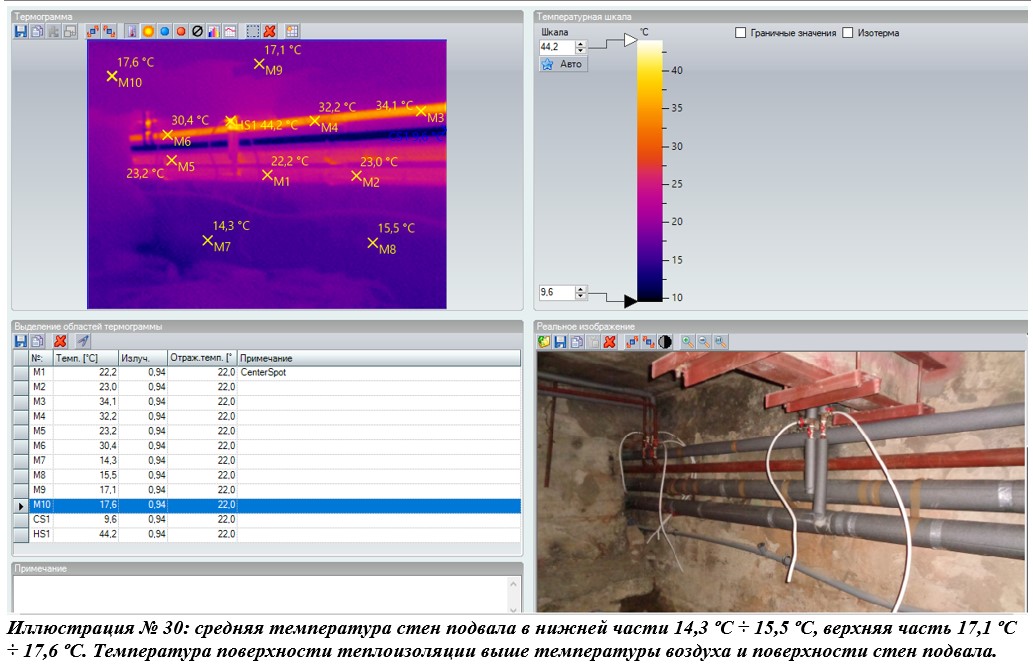

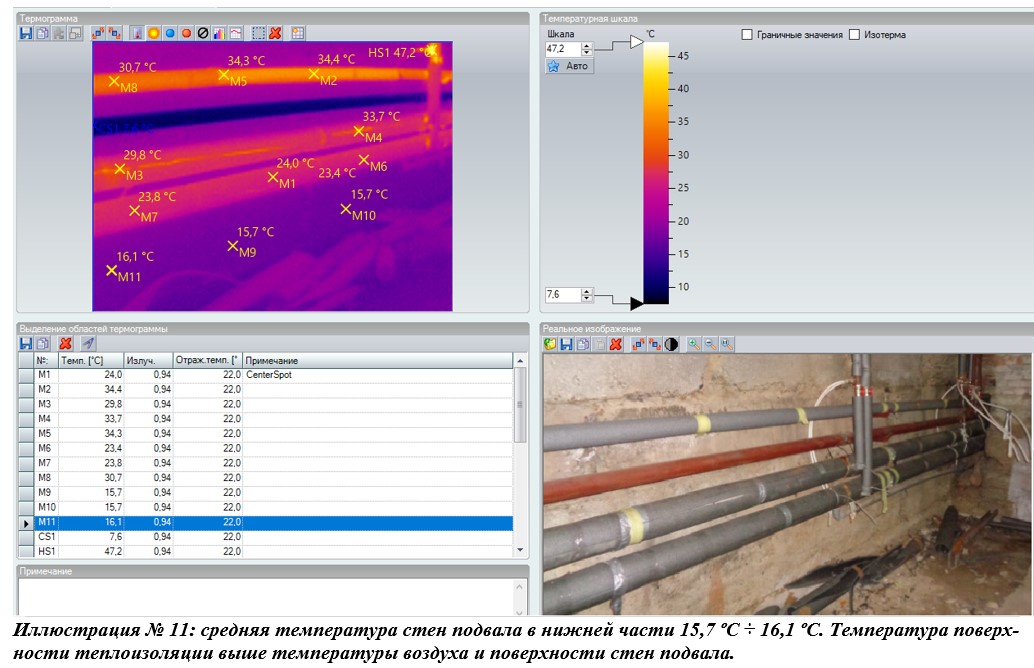

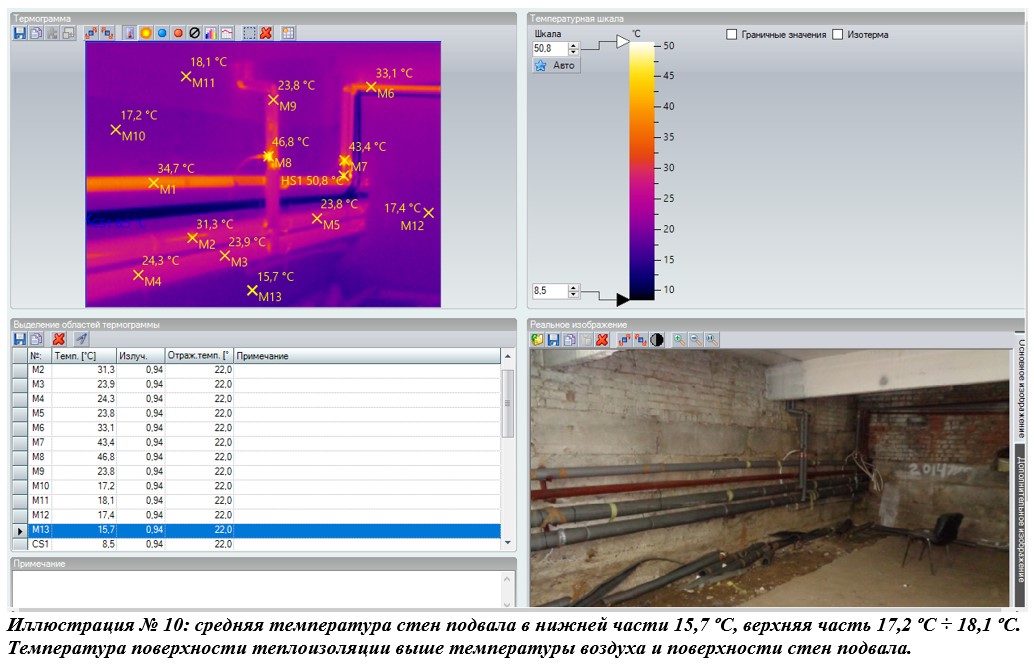

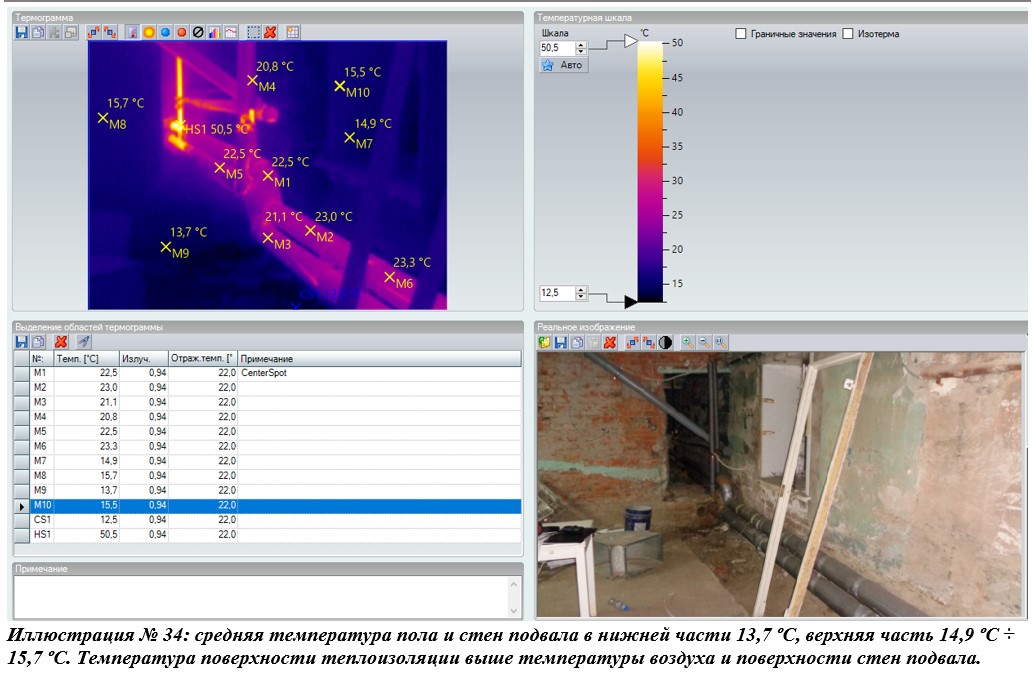

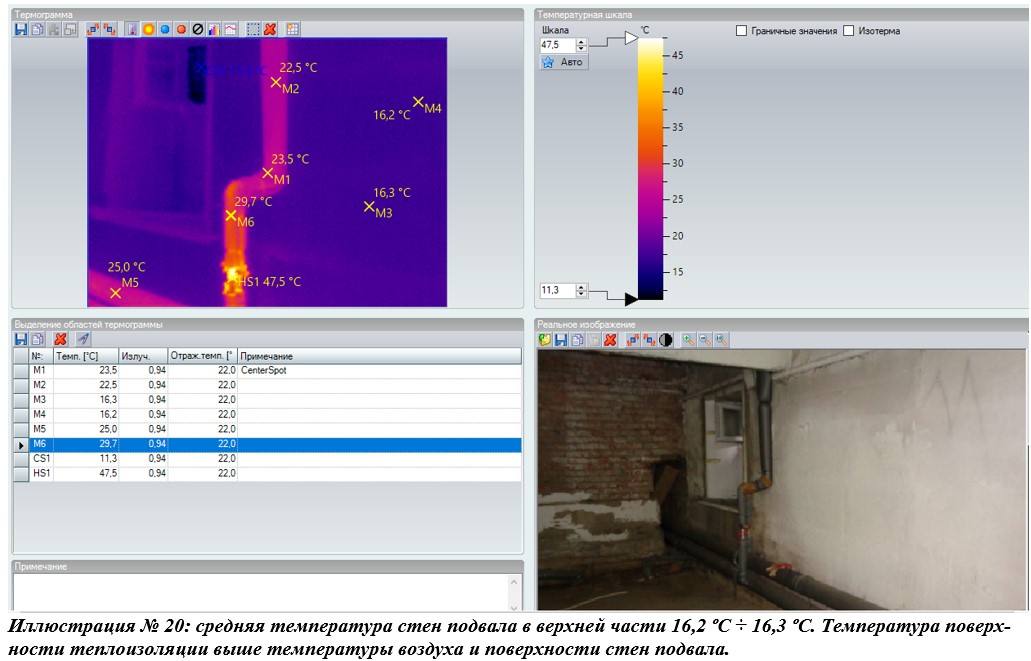

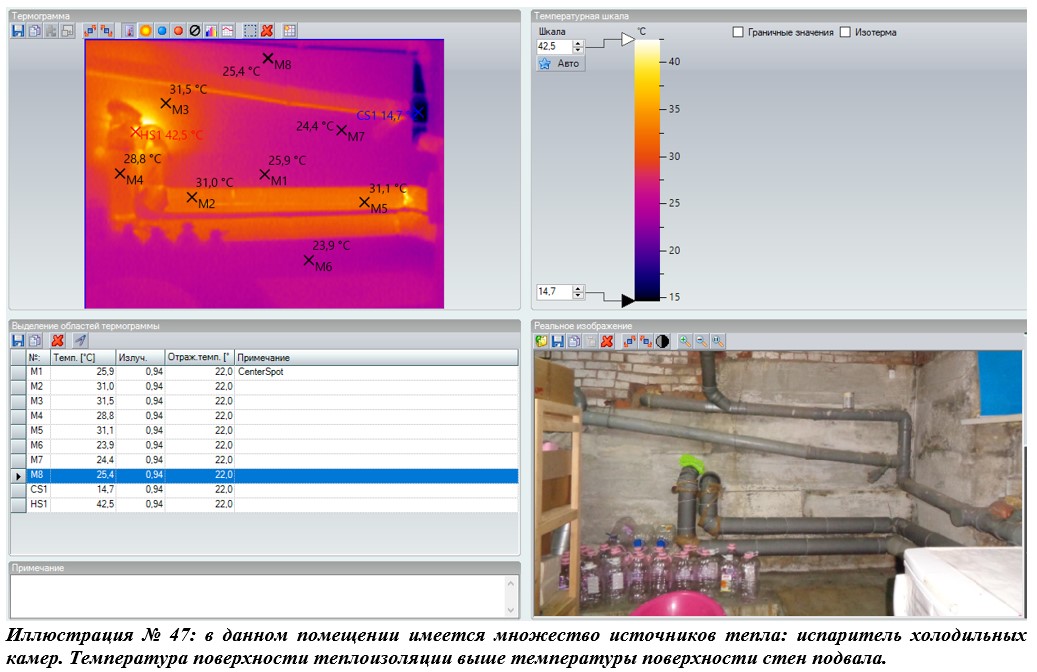

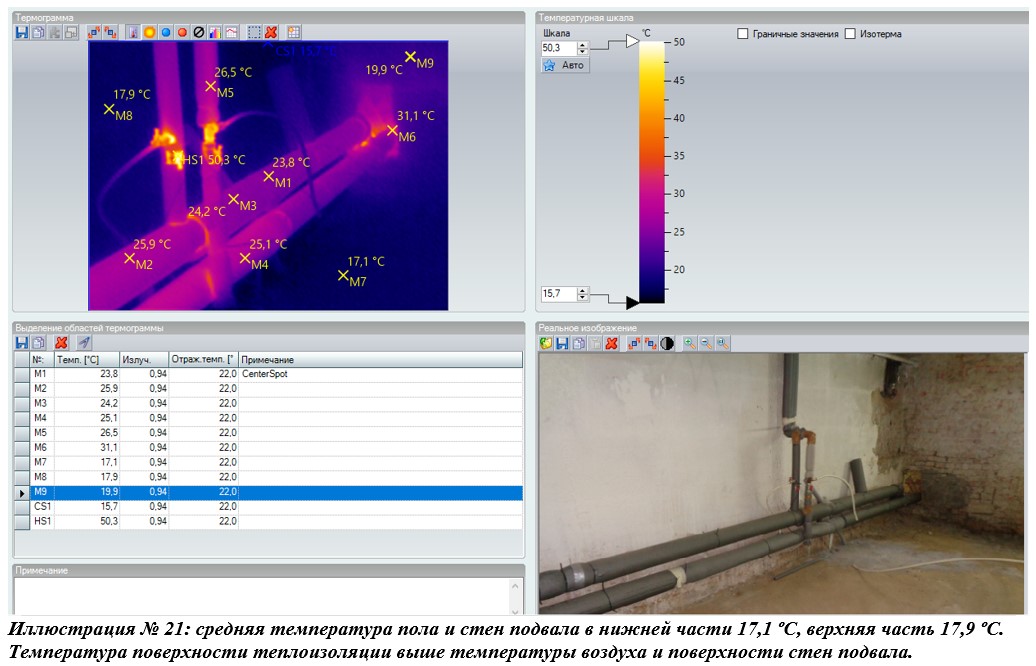

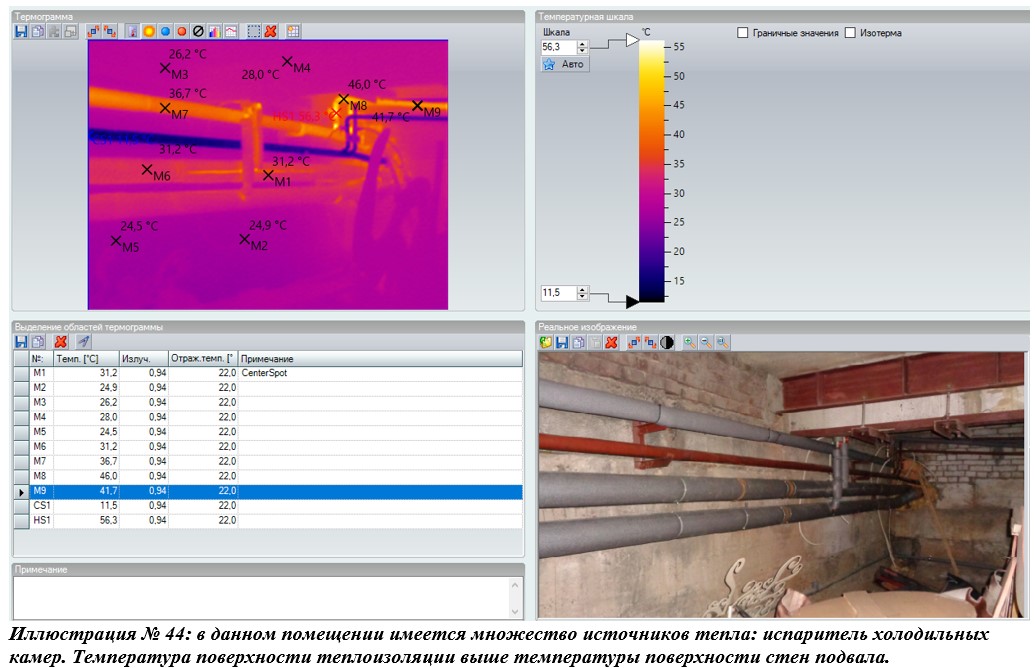

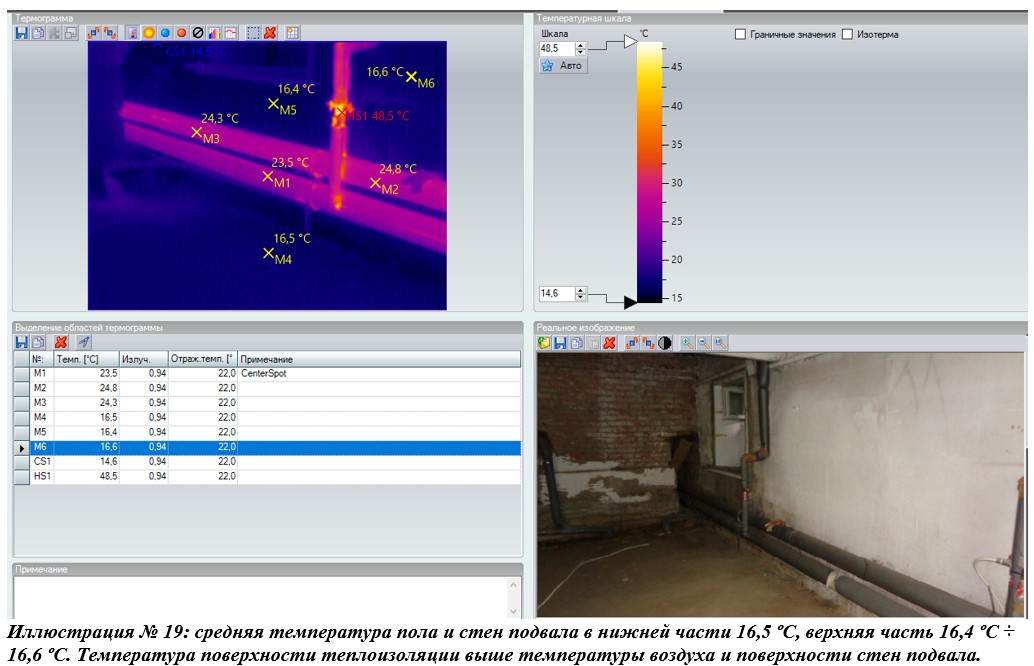

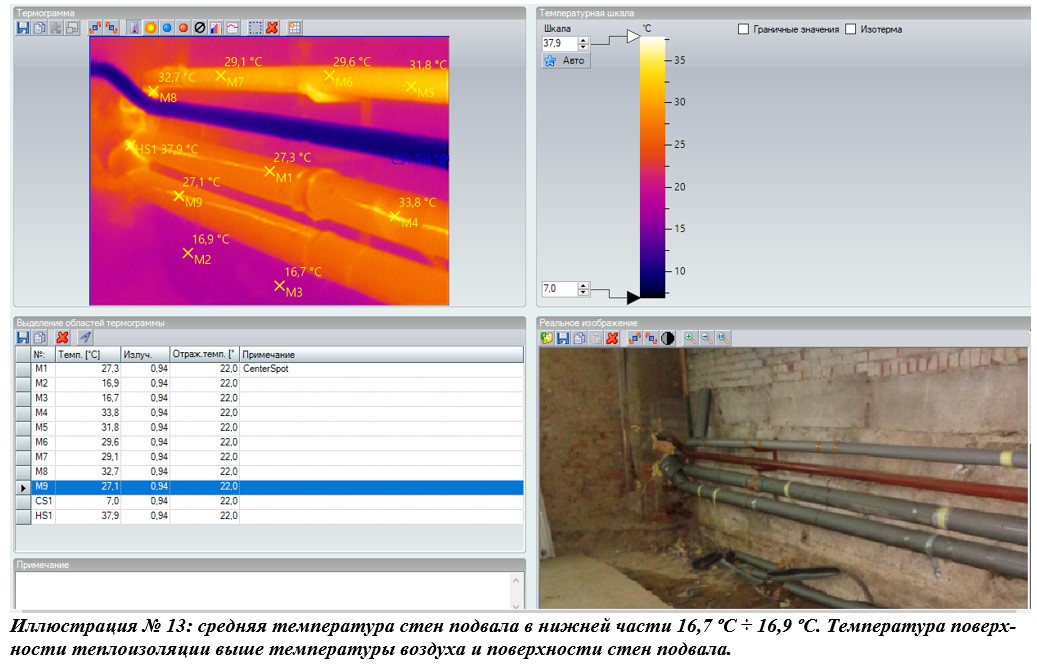

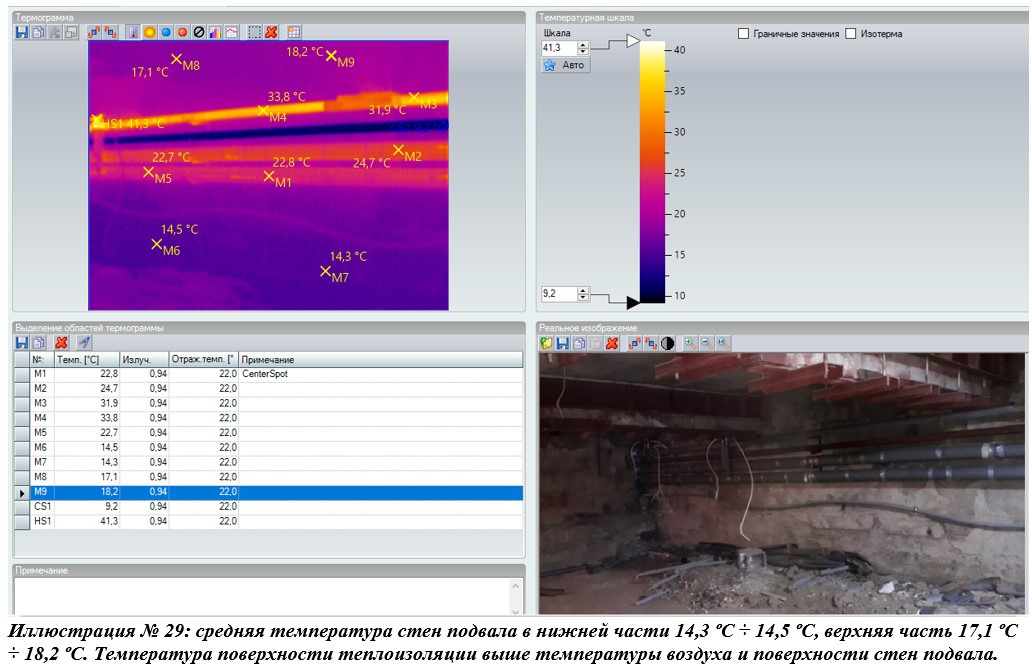

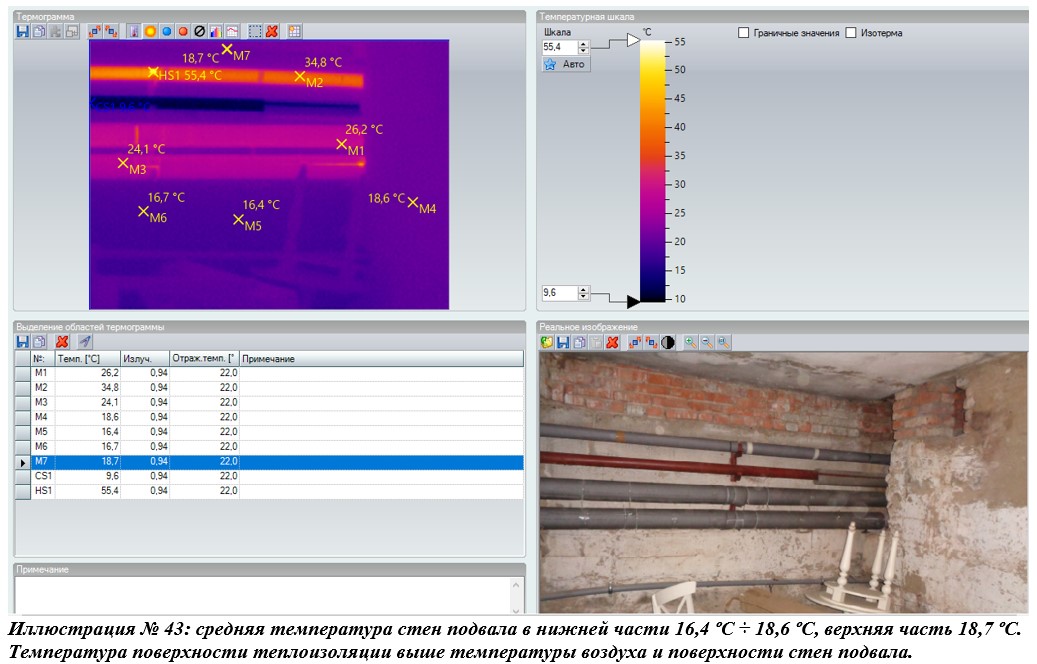

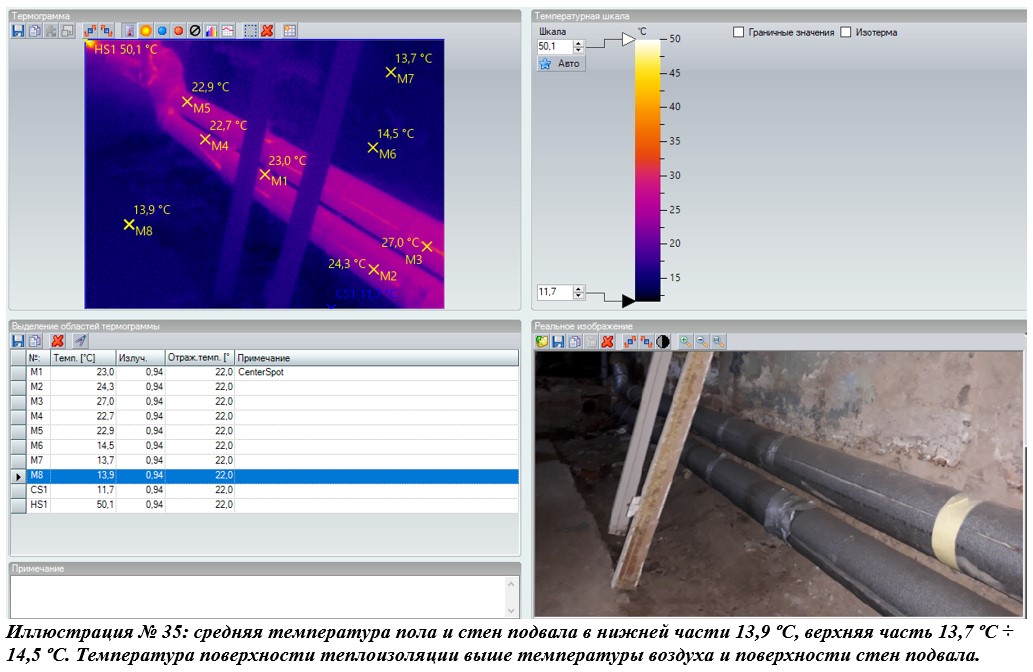

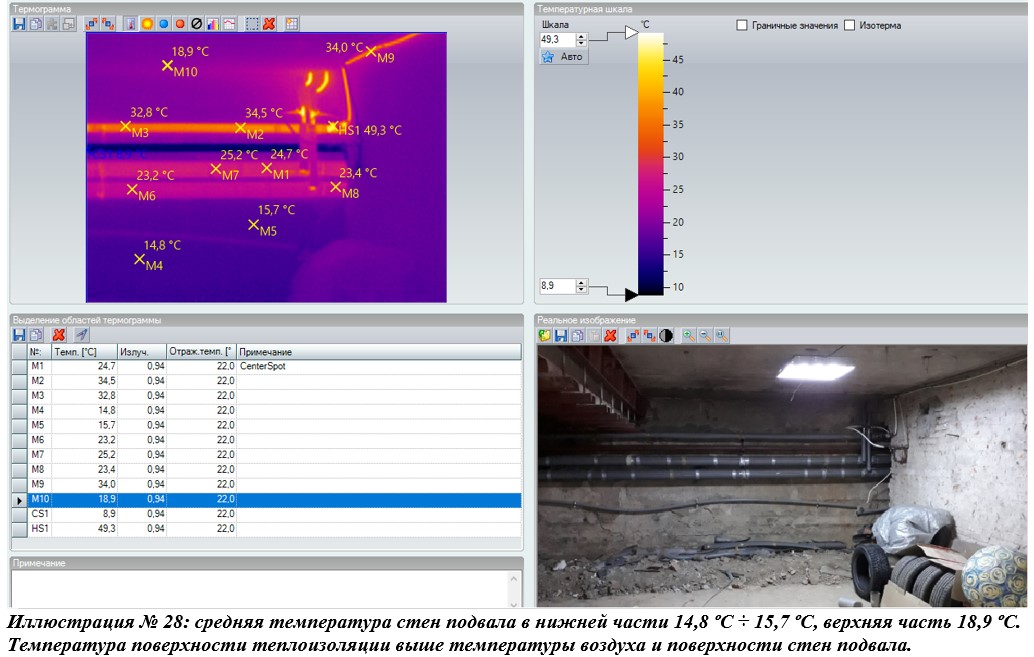

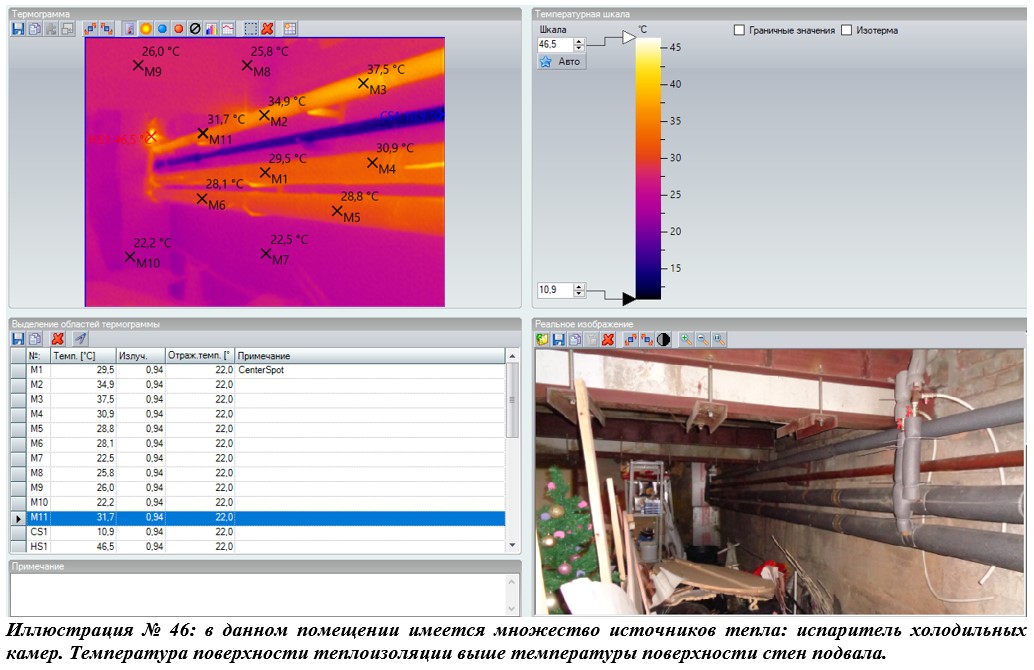

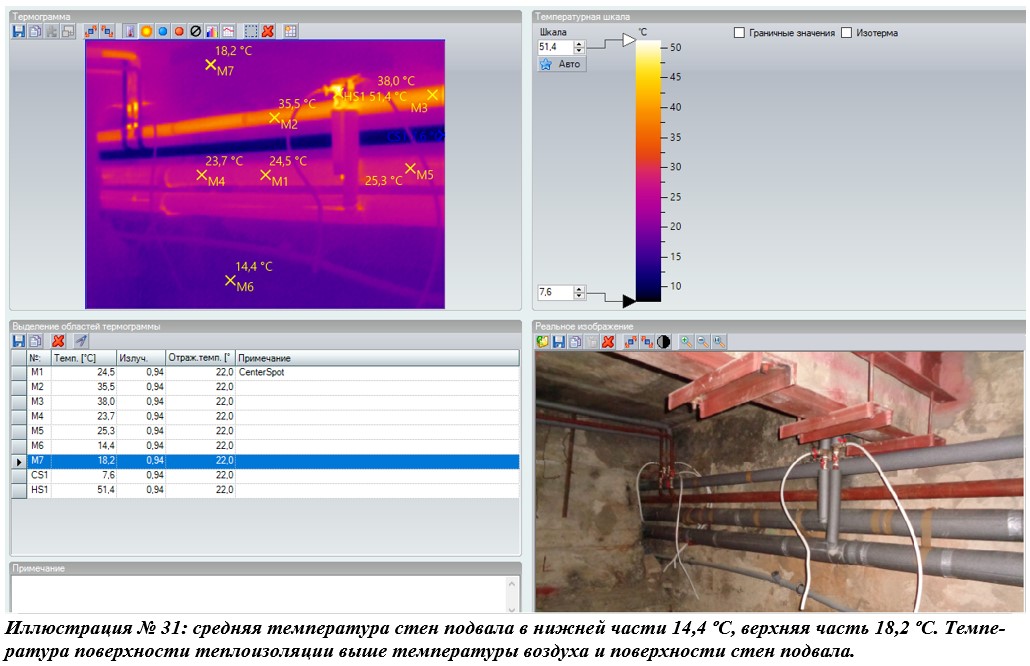

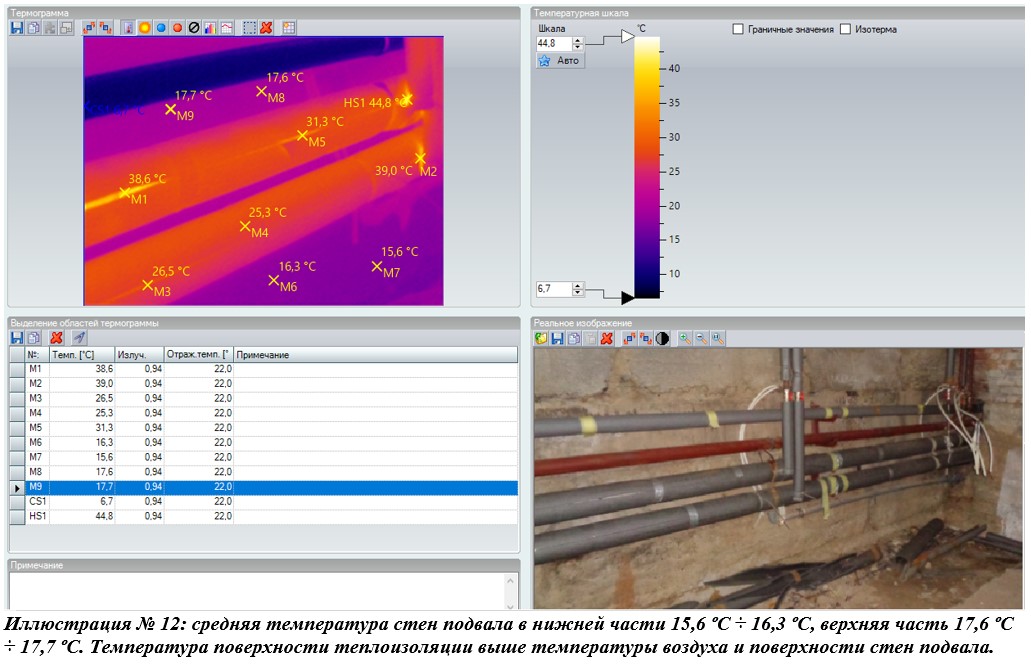

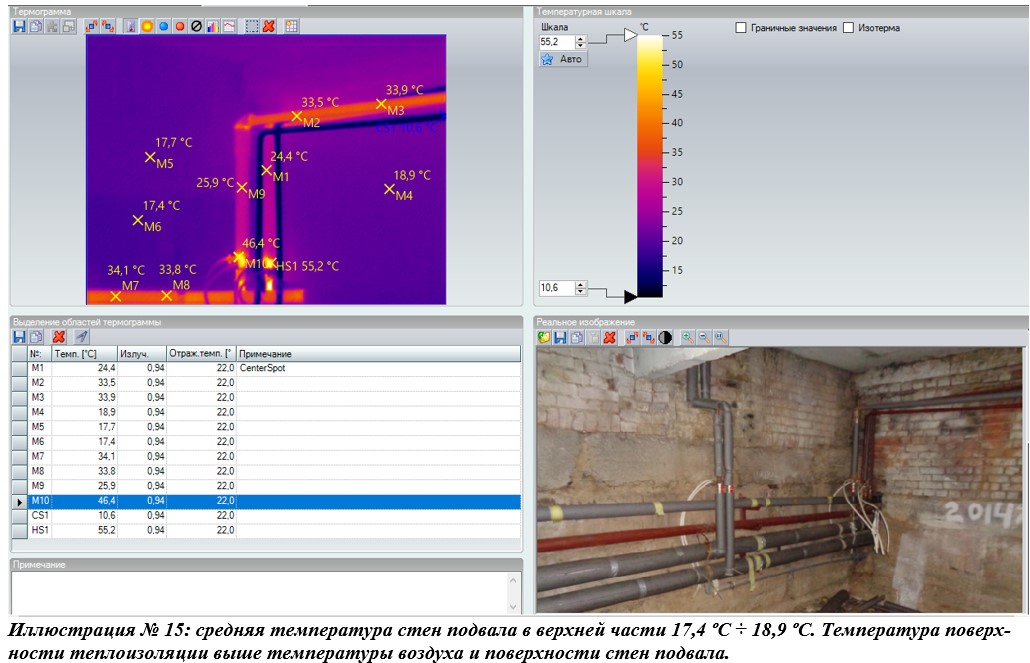

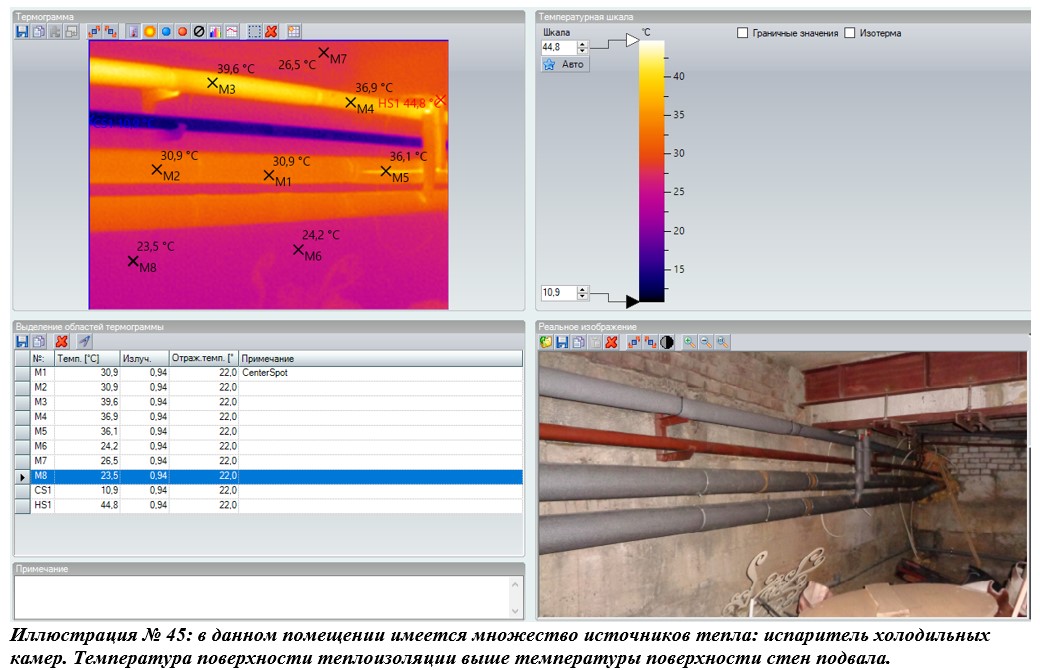

• монтаж производился без теплотехнического расчета – тепловизионное обследование показало, что температура поверхности теплоизоляции выше температуры стен подвала и температуры воздуха;

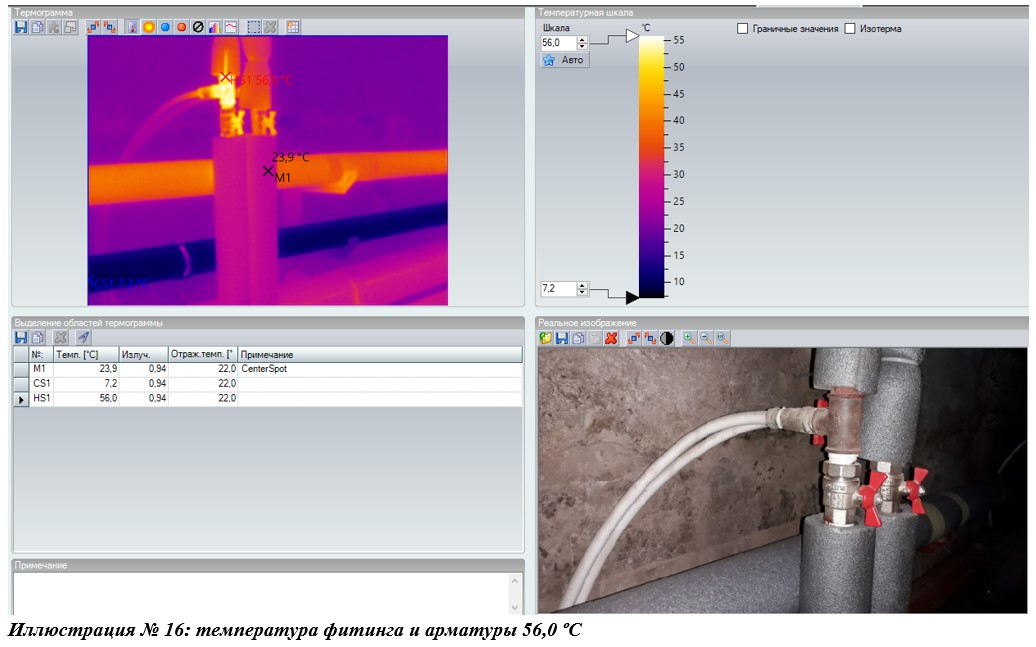

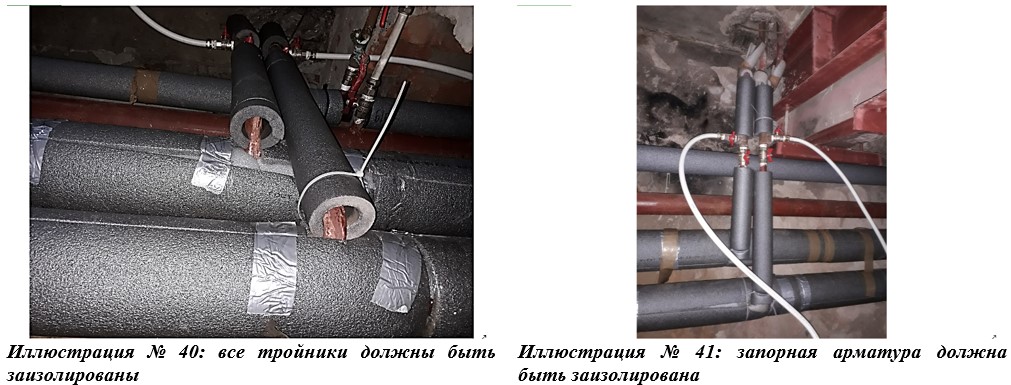

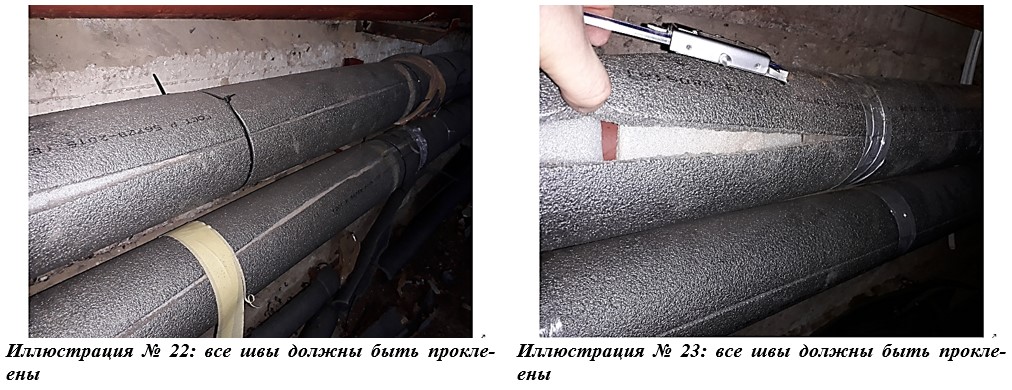

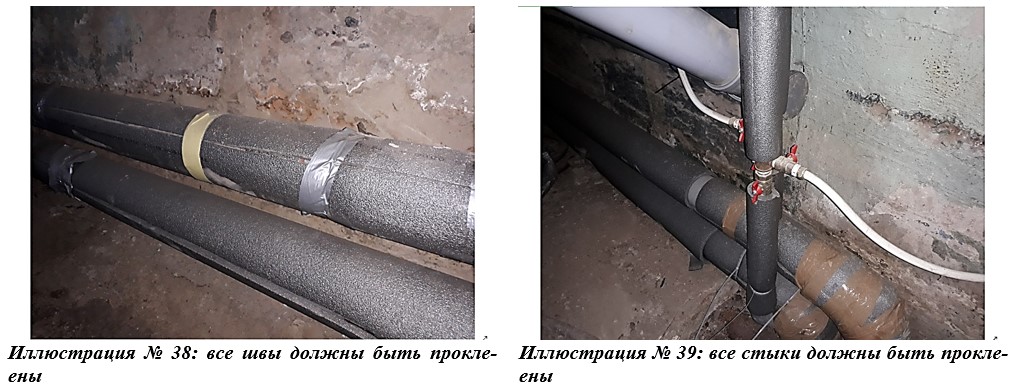

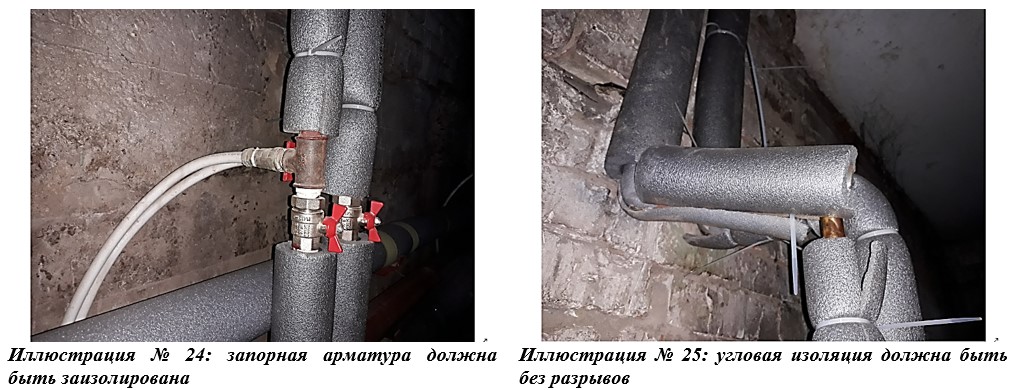

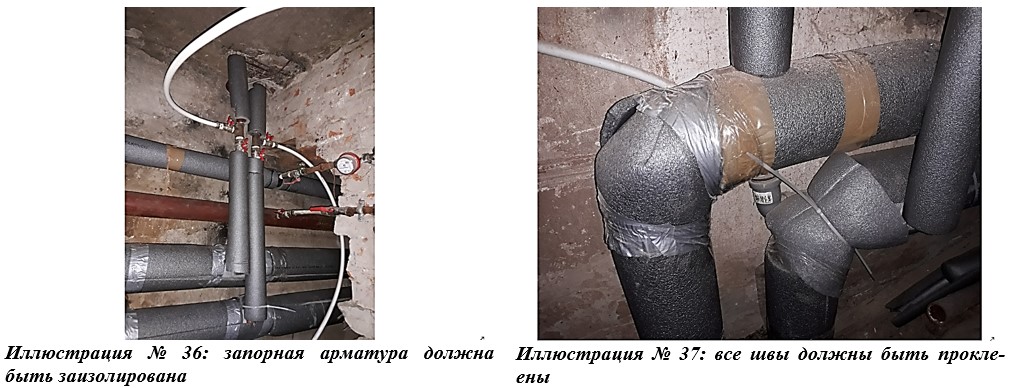

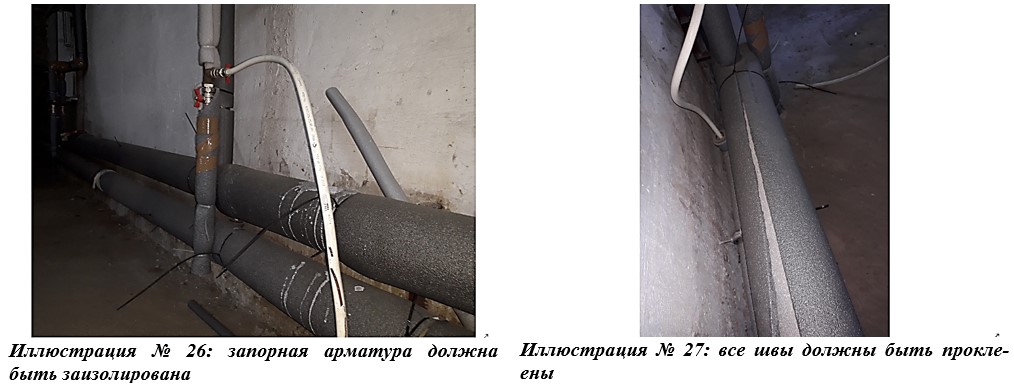

• монтаж произведен с нарушением технологии: швы рукавов не проклеены, стыки рукавов не проклеены, устройство угловых соединений и тройников не произведено, фитинги и арматура не заизолированы;
• отсутствует покрывной слой.

Выявлено нарушение технологии монтажа тепловой изоляции трубопроводов.

Выявленные нарушения технологии монтажа тепловой изоляции трубопроводов, являются критическим и требуют устранения. Для устранения требуется:

• Произвести расчет толщины тепловой изоляции согласно СП 41-103-2000 «Проектирование тепловой изоляции оборудования и трубопроводов»;
• Произвести монтаж тепловой изоляции трубопроводов согласно СП 61.13330.2012 «Тепловая изоляция оборудования и трубопроводов. Актуализированная редакция СНиП 41-03-2003» и с соблюдением инструкции монтажа, рекомендованной производителем.
