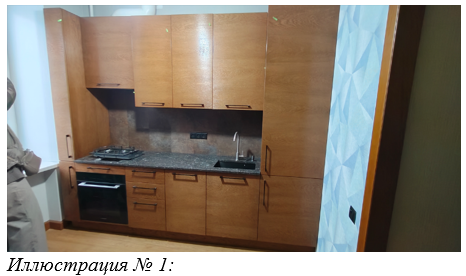

Исследование кухонного гарнитура

Исследование геометрических характеристик гарнитура

На странице №18 гражданского дела представлен Эскизе №1 от 28 марта 2024 года исследуемого кухонного гарнитура (иллюстрация №1).

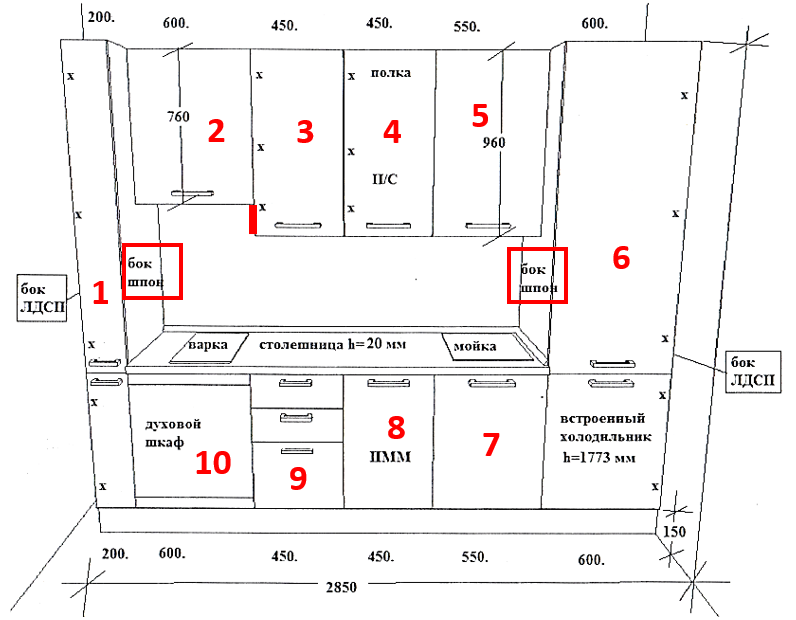

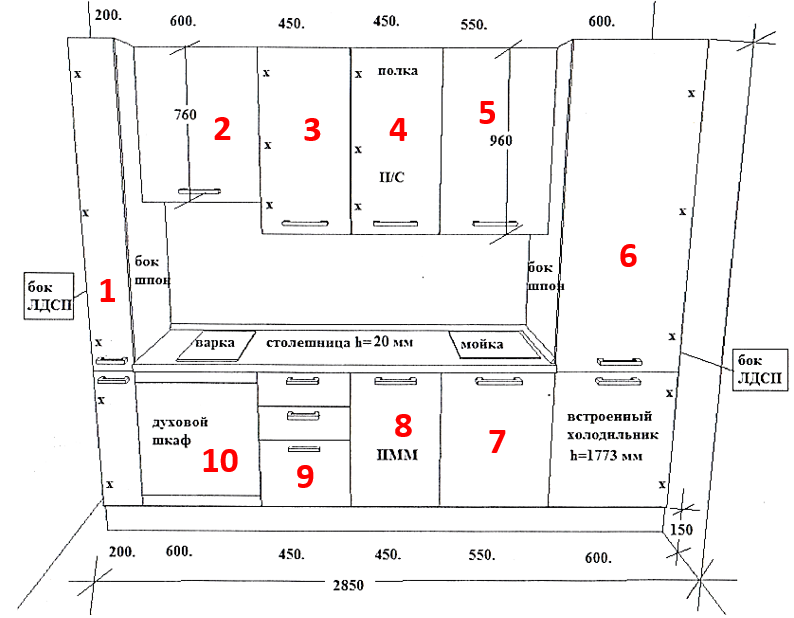

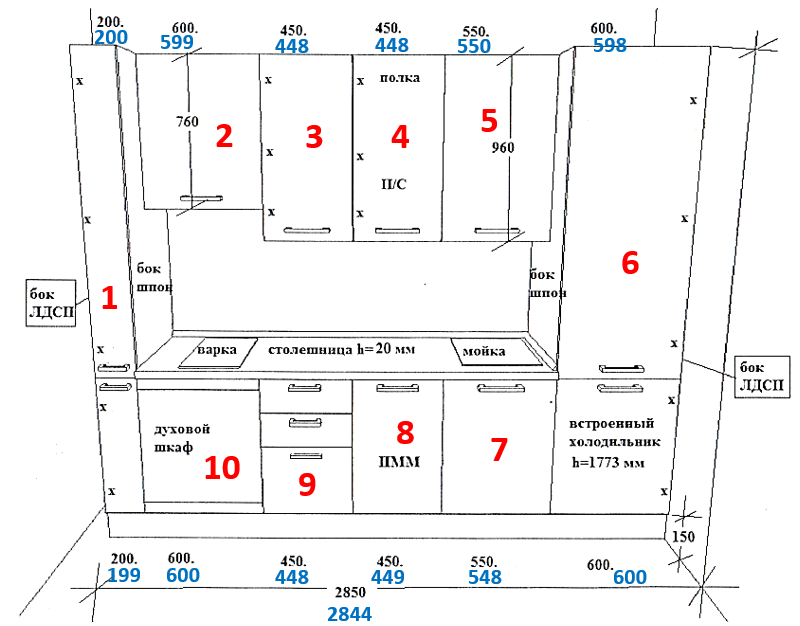

Выкопировка с эскиза отражена на иллюстрации №2, для удобства элементы кухонного гарнитура пронумерованы, краткое наименование приведено.

Выполнена выкопировка эскиза из материалов дела:

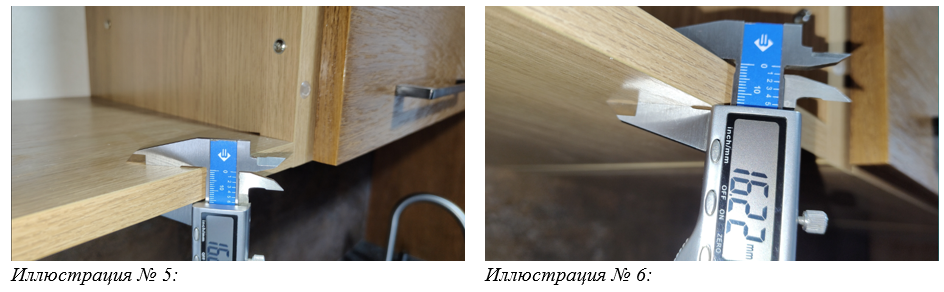

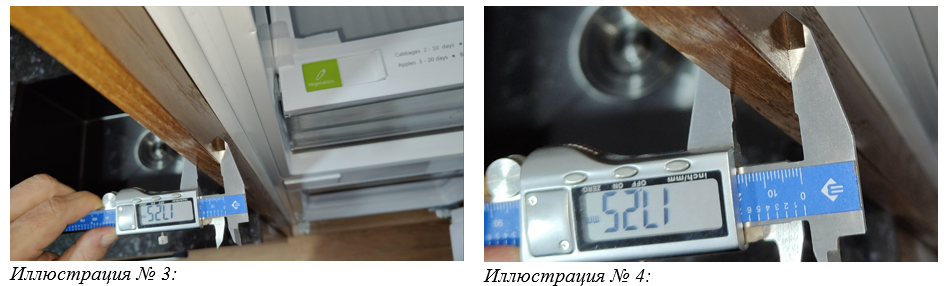

Измерение толщины материала: шпон дуб, 1,5 мм, брашировка, цвет дуб ХМ8000/80 [смотреть спецификацию]

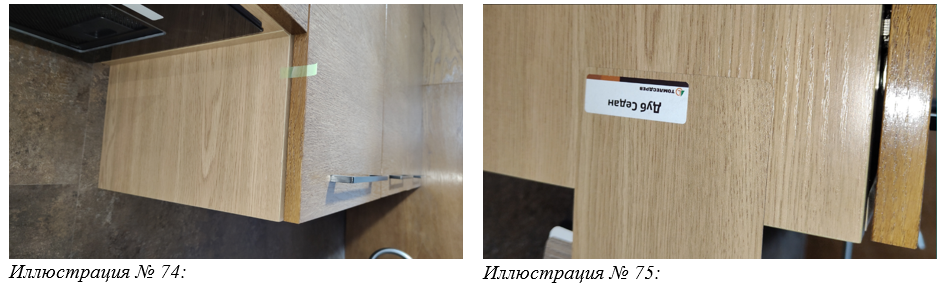

Измерение толщины материала: ЛДСП, Дуб Седан (ТЛД) [смотреть спецификацию]

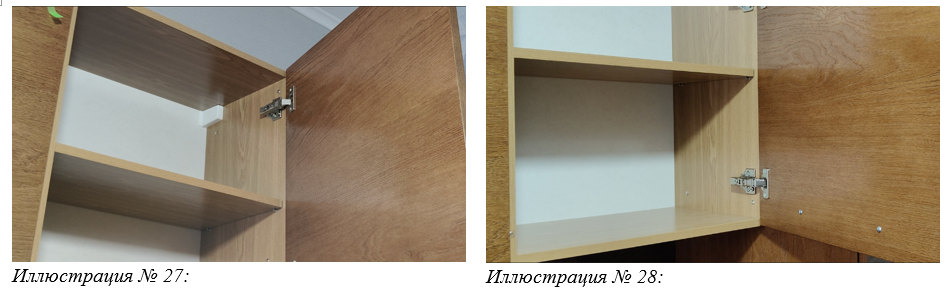

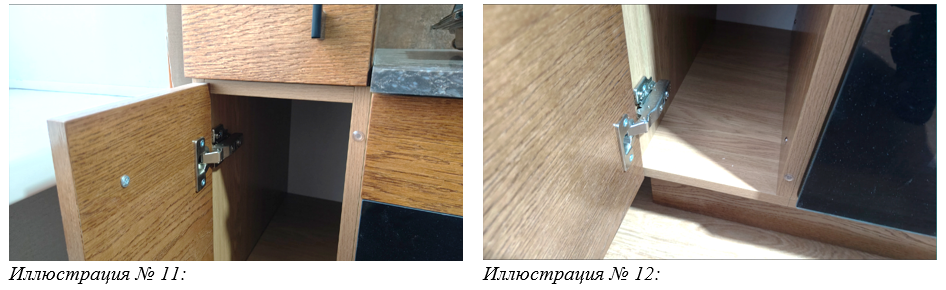

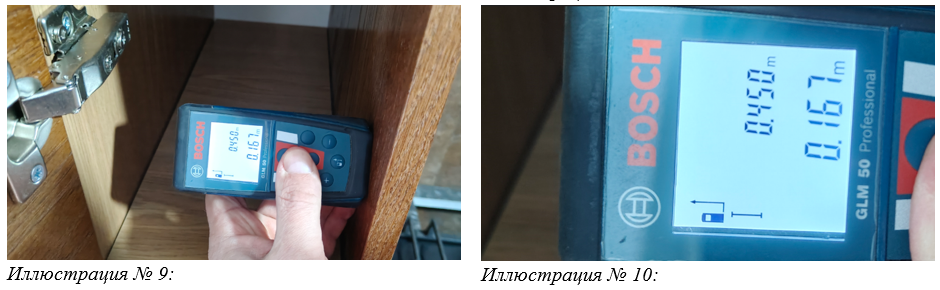

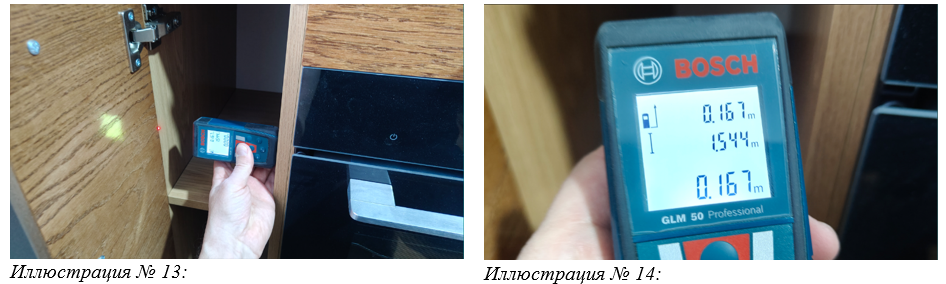

Шкаф (пенал) составной из двух блоков – объект №1 на иллюстрации №2:

Полученные данные (верхнего блока):

Стенка вертикальная правая – шпон дуб, 1,5 мм, брашировка, цвет дуб ХМ8000/80 [смотреть спецификацию]
Стенка вертикальная левая, стенка горизонтальная верхняя, стенка горизонтальная нижняя, полки – ЛДСП, Дуб Седан (ТЛД) [смотреть спецификацию]
Ширина шкафа составила: 16 мм + 167 мм + 17 мм = 200 мм

Полученные данные (нижнего блока):

Стенка вертикальная правая, стенка вертикальная левая, стенка горизонтальная верхняя, стенка горизонтальная нижняя, полки – ЛДСП, Дуб Седан (ТЛД) [смотреть спецификацию]
Ширина шкафа составила: 16 мм + 167 мм + 16 мм = 199 мм

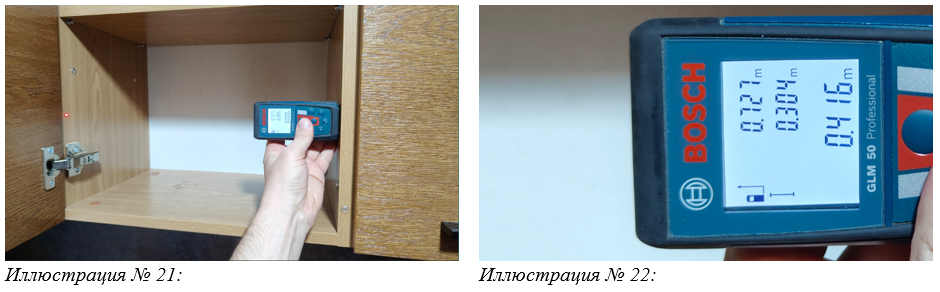

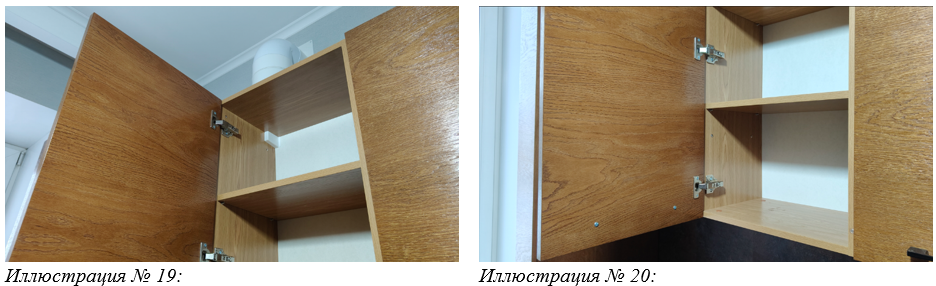

Шкаф навесной – объект №2 на иллюстрации №2:

Полученные данные:

Стенка вертикальная правая, стенка вертикальная левая, стенка горизонтальная верхняя, стенка горизонтальная нижняя, полки – ЛДСП, Дуб Седан (ТЛД) [смотреть спецификацию]
Ширина шкафа составила: 16 мм + 567 мм + 16 мм = 599 мм

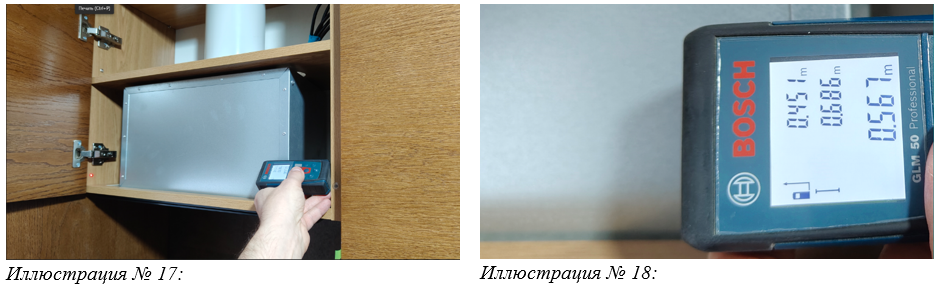

Шкаф навесной – объект №3 на иллюстрации №2:

Полученные данные:

Стенка вертикальная правая, стенка вертикальная левая, стенка горизонтальная верхняя, стенка горизонтальная нижняя, полки – ЛДСП, Дуб Седан (ТЛД) [смотреть спецификацию]
Ширина шкафа составила: 16 мм + 416 мм + 16 мм = 448 мм

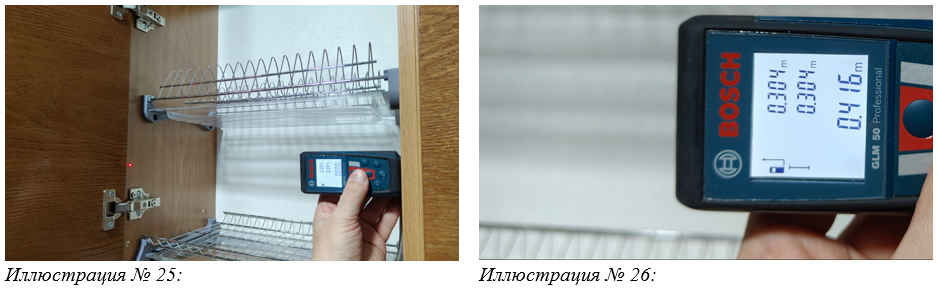

Шкаф навесной для сушки посуды – объект №4 на иллюстрации №2:

Полученные данные:

Стенка вертикальная правая, стенка вертикальная левая, стенка горизонтальная верхняя, стенка горизонтальная нижняя, полки – ЛДСП, Дуб Седан (ТЛД) [смотреть спецификацию]
Ширина шкафа составила: 16 мм + 416 мм + 16 мм = 448 мм

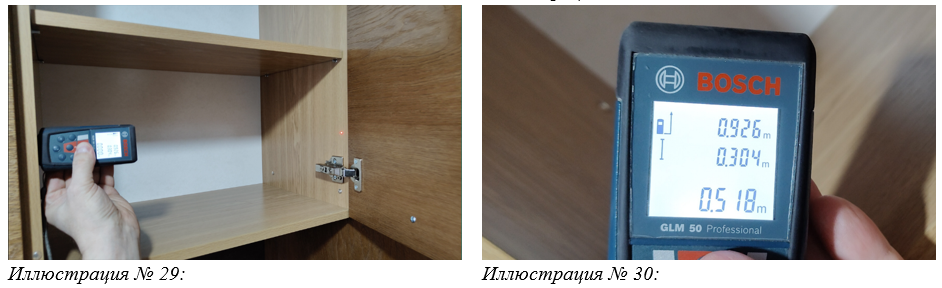

Шкаф навесной – объект №5 на иллюстрации №2:

Полученные данные:

Стенка вертикальная правая, стенка вертикальная левая, стенка горизонтальная верхняя, стенка горизонтальная нижняя, полки – ЛДСП, Дуб Седан (ТЛД) [смотреть спецификацию]
Ширина шкафа составила: 16 мм + 518 мм + 16 мм = 550 мм

Тумба кухонная для встраиваемой бытовой техники (холодильник), составная из двух блоков – объект №6 на иллюстрации №2:

Полученные данные (верхнего блока):

Стенка вертикальная левая – шпон дуб, 1,5 мм, брашировка, цвет дуб ХМ8000/80 [смотреть спецификацию]
Стенка вертикальная правая, стенка горизонтальная верхняя, стенка горизонтальная нижняя, полки – ЛДСП, Дуб Седан (ТЛД) [смотреть спецификацию]

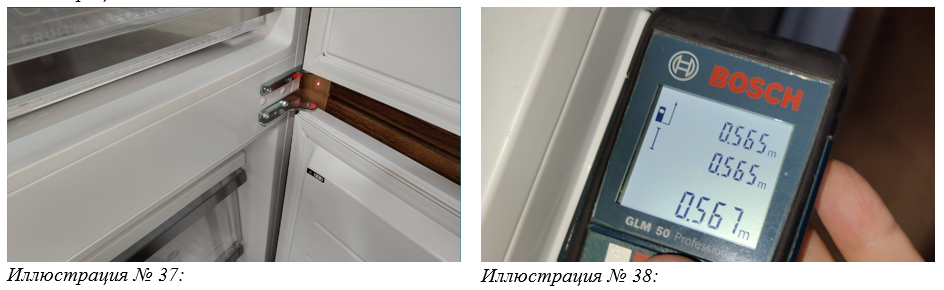

Ширина шкафа (верхний блок) составила: 17 мм + 565 мм + 16 мм = 598 мм

Полученные данные (нижнего блока):

Стенка вертикальная левая – шпон дуб, 1,5 мм, брашировка, цвет дуб ХМ8000/80 [смотреть спецификацию]
Стенка вертикальная правая, стенка горизонтальная верхняя, стенка горизонтальная нижняя, полки – ЛДСП, Дуб Седан (ТЛД) [смотреть спецификацию]
Ширина шкафа (нижний блок) составила: 17 мм + 567 мм + 16 мм = 600 мм

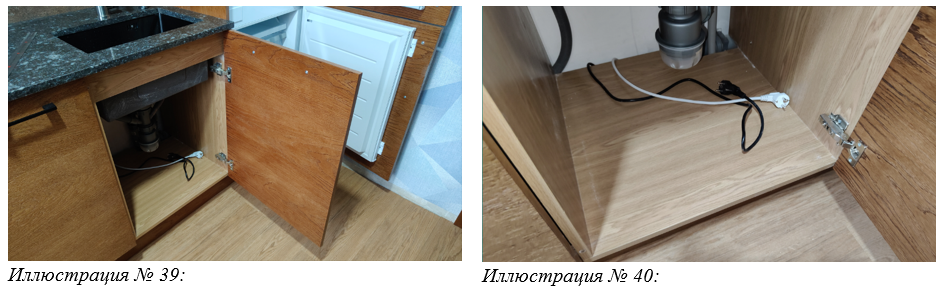

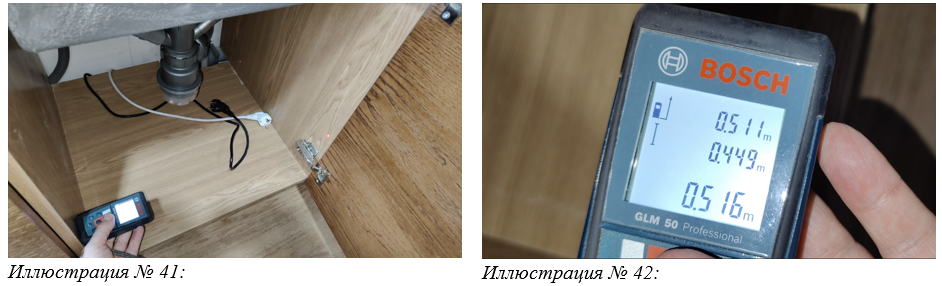

Тумба под мойку (шкаф-стол под мойку) – объект №7 на иллюстрации №2:

Полученные данные:

Стенка вертикальная правая, стенка вертикальная левая, стенка горизонтальная нижняя, перемычки между вертикальными стенками – ЛДСП, Дуб Седан (ТЛД) [смотреть спецификацию]
Ширина шкафа составила: 16 мм + 516 мм + 16 мм = 548 мм

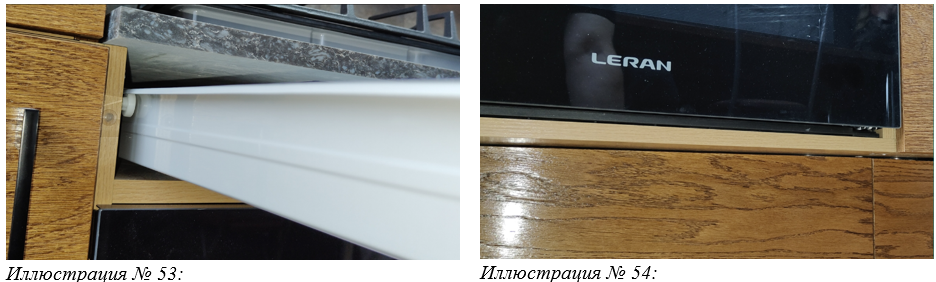

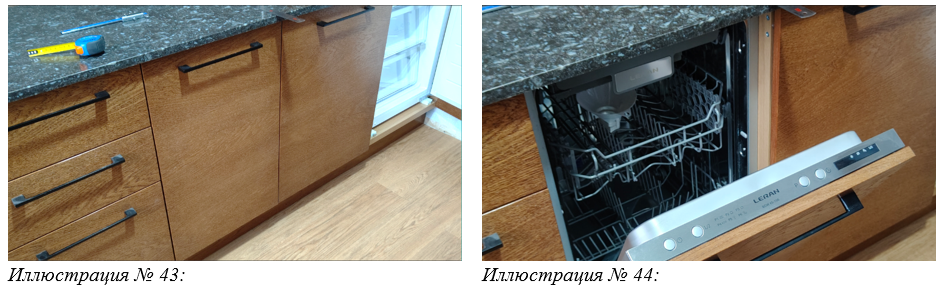

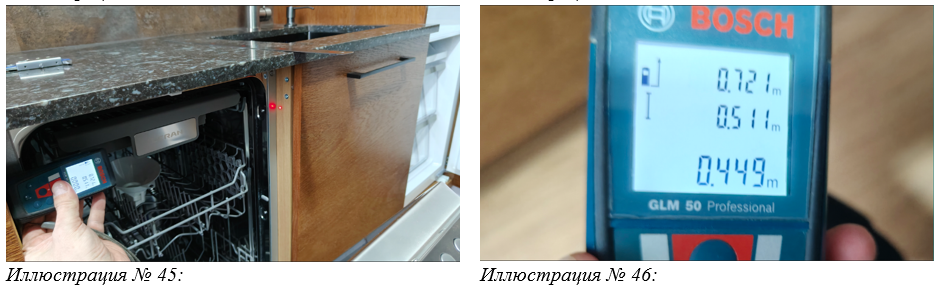

Место под встраиваемую бытовую технику (посудомоечная машина LERAN BDW 45-106) – объект №8 на иллюстрации №2:

Полученные данные:

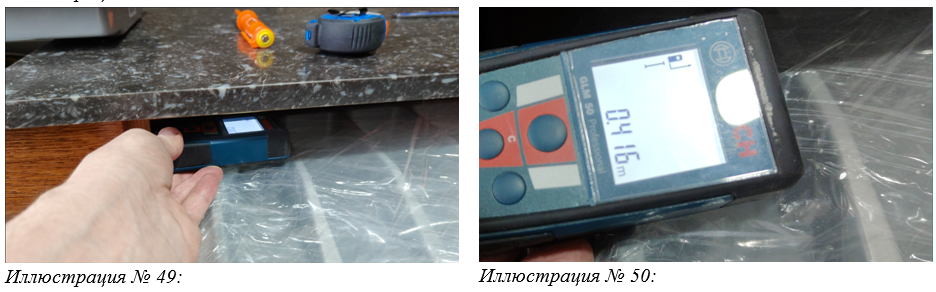

Каркас не предусмотрен, ширина места под встраиваемую посудомоечную машину составила: 449 мм

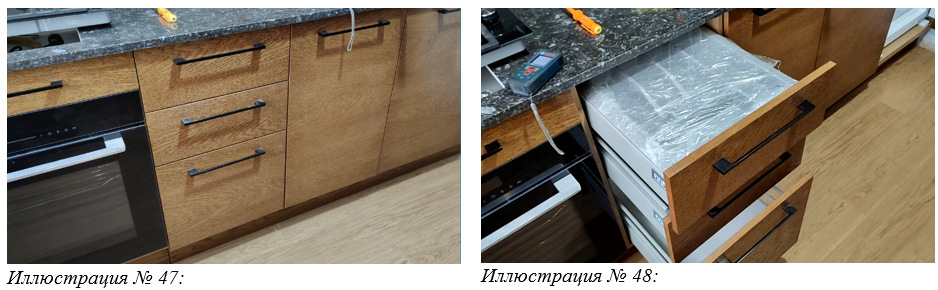

Тумба кухонная (шкаф-стол рабочий) с выдвижными ящиками – объект №9 на иллюстрации №2:

Полученные данные:

Стенка вертикальная правая, стенка вертикальная левая, стенка горизонтальная верхняя, стенка горизонтальная нижняя – ЛДСП, Дуб Седан (ТЛД) [смотреть спецификацию]
Ширина шкафа составила: 16 мм + 416 мм + 16 мм = 448 мм

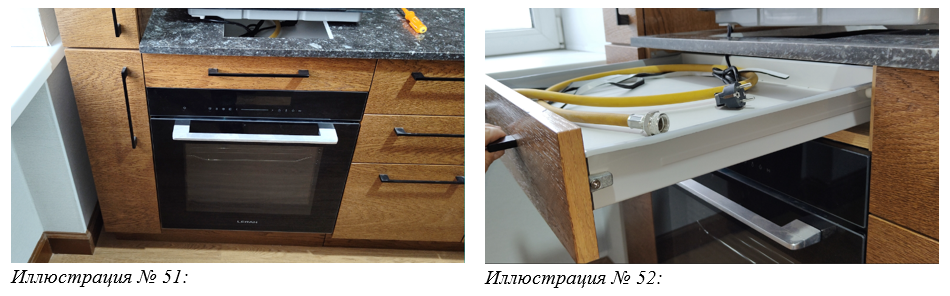

Тумба кухонная для встраиваемой бытовой техники (электрический духовой шкаф Leran EOT 6795 BG) – объект №10 на иллюстрации №2:

Полученные данные:

Стенка вертикальная правая, стенка вертикальная левая, стенка горизонтальная верхняя, стенка горизонтальная нижняя – ЛДСП, Дуб Седан (ТЛД) [смотреть спецификацию]
Ширина тумбы 600 мм

Отклонение ширины единичных изделий кухонного гарнитура в 1÷2 мм от заявленной ширины, отраженной в Эскизе №1 от 28 марта 2024 года (иллюстрация №57), соответствует нормативным требованиям пункта 5.2.1 ГОСТ 16371-2014 «Мебель. Общие технические условия»: «…Предельные отклонения от габаритных размеров единичных изделий мебели, а также блокируемых по длине и высоте, не должны превышать указанных в таблице 1.

Таблица 1

В миллиметрах
Габаритный размер					Предельное отклонение
		До	2000	включ.	±4,00
Св.	2000	до	3150	"	±5,00
"	3150	"	5000	"	±8,00
"	5000	"	8000	"	±12,00

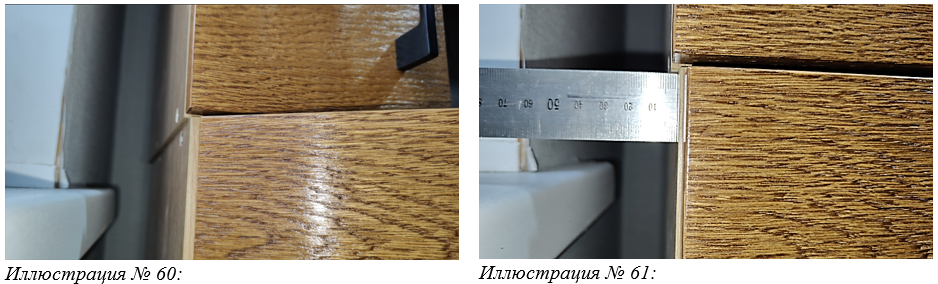

Исследованием установлено, что Шкаф (пенал) состоящий из двух блоков (объект №1 на иллюстрации №2) установлен со смещением – верхний блок смещен относительно нижнего на 3,5 мм (иллюстрации №60, 61), верхний блок не закреплен в местах крепления с нижним блоком (иллюстрации №58, 59):

В соответствии с Эскизом №1 от 28 марта 2024 года, столешница устанавливается над тумбой под мойку №7 (иллюстрация №57); место под встраиваемую бытовую технику №8 (иллюстрация №57); тумба кухонная №9 (иллюстрация №57); тумба кухонная для встраиваемой бытовой техники №10 (иллюстрация №57), и её расчетная ширина должна составлять 2050 мм. Произведем измерение столешницы:

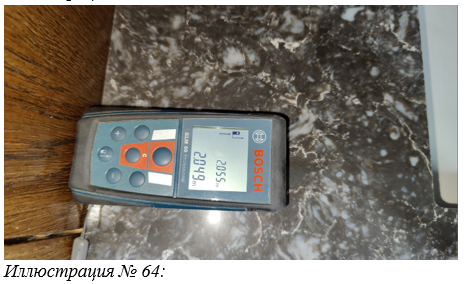

Фактическая ширина столешницы составила 2 049 мм (соответствует Эскизу №1 от 28 марта 2024 года).

Ширина тумбы под мойку №7 составила 548 мм; ширина места под встраиваемую бытовую технику №8 составила 449 мм; ширина тумбы кухонной №9 составила 448 мм; ширина тумбы кухонной под встраиваемую бытовую технику №10 составила 600 мм. Общая ширина составила: 548 мм + 449 мм + 448 мм + 600 мм = 2045 мм

Вывод: Можно предположить, что собственник, сделав заказ на кухонный гарнитур, по полученному Эскизу №1 от 28 марта 2024 года одномоментно сделал заказ на изготовление столешницы шириной по эскизу 2050 мм. Заказ столешницы необходимо было выполнить после завершения монтажа кухонного гарнитура. В данной ситуации, изготовитель кухонного гарнитура должен был предупредить собственника о возможных допустимых отклонениях в габаритах блоков кухонного гарнитура, поверх которых устанавливается столешница: тумба под мойку №7, место под встраиваемую бытовую технику №8, тумба кухонная №9, тумба кухонная для встраиваемой бытовой техники №10, в соответствии пункта 2 статьи 12 «Ответственность изготовителя (исполнителя, продавца, владельца агрегатора) за ненадлежащую информацию о товаре (работе, услуге)» Закона РФ от 7 февраля 1992 г. №2300-I "О защите прав потребителей": «…Продавец (исполнитель), не предоставивший покупателю полной и достоверной информации о товаре (работе, услуге), несет ответственность, предусмотренную пунктами 1-4 статьи 18 или пунктом 1 статьи 29 настоящего Закона, за недостатки товара (работы, услуги), возникшие после его передачи потребителю вследствие отсутствия у него такой информации…», и пункта 44 Постановления пленума Верховного суда Российской Федерации от 28 июня 2012 г. №17 "О рассмотрении судами гражданских дел по спорам о защите прав потребителей": «…При рассмотрении требований потребителя о возмещении убытков, причиненных ему недостоверной или недостаточно полной информацией о товаре (работе, услуге), суду следует исходить из предположения об отсутствии у потребителя специальных познаний о его свойствах и характеристиках, имея в виду, что в силу Закона о защите прав потребителей изготовитель (исполнитель, продавец) обязан своевременно предоставлять потребителю необходимую и достоверную информацию о товарах (работах, услугах), обеспечивающую возможность компетентного выбора (статья 12). При этом необходимо учитывать, что по отдельным видам товаров (работ, услуг) перечень и способы доведения информации до потребителя устанавливаются Правительством Российской Федерации (пункт 1 статьи 10)…».

Исследование материалов для изготовления лицевых поверхностей

Согласно, выкопировки из Эскиза №1 от 28 марта 2024 года (иллюстрация №65), стенка вертикальная правая верхнего блока Шкафа (пенала) – объект №1 (иллюстрации №66, 67), и стенка вертикальная левая тумбы кухонной для встраиваемой бытовой техники (холодильник) – объект №6 (иллюстрации №68 ÷ 71) изготовлены из материала - шпон дуб, 1,5 мм, брашировка, цвет дуб ХМ8000/80 [смотреть спецификацию]:

В соответствии с Таблицей Г.1 приложения Г «Виды поверхностей изделий мебели» ГОСТ 16371-2014 «Мебель. Общие технические условия» стенка вертикальная правая верхнего блока Шкафа (пенала) – объект №1 (иллюстрации №66, 67), и стенка вертикальная левая тумбы кухонной для встраиваемой бытовой техники (холодильник) – объект №6 (иллюстрации №68 ÷ 71) изготовлены из материала - шпон дуб, 1,5 мм, брашировка, цвет дуб ХМ8000/80, и являются «прочими лицевыми поверхностями»:

Вид поверхности	Характеристика
1. Видимые поверхности	Наружные и внутренние поверхности, видимые при эксплуатации
1.1 Лицевые поверхности	Наружные поверхности изделий мебели, видимые при нормальной эксплуатации, в том числе в трансформированном положении изделия
1.1.1 Фасадные поверхности	Передние наружные вертикальные поверхности изделий корпусной мебели, например: наружные пласти дверей, передних стенок наружных ящиков, декоративных брусков
1.1.2 Рабочие поверхности	Поверхности изделий мебели, предназначенные для выполнения каких-либо работ, например: верхняя пласть крышки стола, в том числе наружные поверхности вкладных и выдвижных досок обеденных столов, стола-шкафа, шкафа под мойку, туалетной тумбы, серванта, внутренние поверхности пластей откидных или выдвижных крышек секретеров, баров
1.1.3 Прочие лицевые поверхности	Лицевые поверхности, которые не являются фасадными и (или) рабочими поверхностями, например: наружные поверхности боковых стенок, наружные горизонтальные поверхности, расположенные на высоте до 1700 мм, поверхности открытых ниш (боковых и задних стенок, перегородок, полок, горизонтальных щитов); внутренние поверхности отделений за стеклянными дверями в шкафах, сервантах, тумбах; поверхности барных и секретерных отделений (кроме рабочих); пласти дверей, обращенные внутрь; поверхности царг и цокольных коробок; наружные видимые кромки боковых стенок, полок, горизонтальных щитов, дверей, передних стенок наружных выдвижных ящиков, наружные видимые поверхности подзеркальных щитов зеркал туалетных столиков, тумб

Изготовитель кухонного гарнитура не учел, что у Шкафа навесного – объект №3 (иллюстрация №65) боковая стенка тоже является, в соответствии с Таблицей Г.1 приложения Г «Виды поверхностей изделий мебели» ГОСТ 16371-2014 «Мебель. Общие технические условия», прочей лицевой поверхностью (иллюстрации 72 ÷ 75). По факту, стенка вертикальная левая изготовлена из материала – ЛДСП, Дуб Седан (ТЛД) [смотреть спецификацию]:

Вывод: В данной ситуации, изготовитель кухонного гарнитура, при подготовке Эскиза №1 от 28 марта 2024 года должен был предупредить собственника об особенностях изготовления Шкафа навесного – объект №3 (на Эскизе №1 от 28 марта 2024 года данная стенка визуально не отображена), что является нарушением в соответствии с пунктом 2 статьи 12 «Ответственность изготовителя (исполнителя, продавца, владельца агрегатора) за ненадлежащую информацию о товаре (работе, услуге)» Закона РФ от 7 февраля 1992 г. №2300-I "О защите прав потребителей": «…Продавец (исполнитель), не предоставивший покупателю полной и достоверной информации о товаре (работе, услуге), несет ответственность, предусмотренную пунктами 1-4 статьи 18 или пунктом 1 статьи 29 настоящего Закона, за недостатки товара (работы, услуги), возникшие после его передачи потребителю вследствие отсутствия у него такой информации…», и пунктом 44 Постановления пленума Верховного суда Российской Федерации от 28 июня 2012 г. №17 "О рассмотрении судами гражданских дел по спорам о защите прав потребителей": «…При рассмотрении требований потребителя о возмещении убытков, причиненных ему недостоверной или недостаточно полной информацией о товаре (работе, услуге), суду следует исходить из предположения об отсутствии у потребителя специальных познаний о его свойствах и характеристиках, имея в виду, что в силу Закона о защите прав потребителей изготовитель (исполнитель, продавец) обязан своевременно предоставлять потребителю необходимую и достоверную информацию о товарах (работах, услугах), обеспечивающую возможность компетентного выбора (статья 12). При этом необходимо учитывать, что по отдельным видам товаров (работ, услуг) перечень и способы доведения информации до потребителя устанавливаются Правительством Российской Федерации (пункт 1 статьи 10)…».

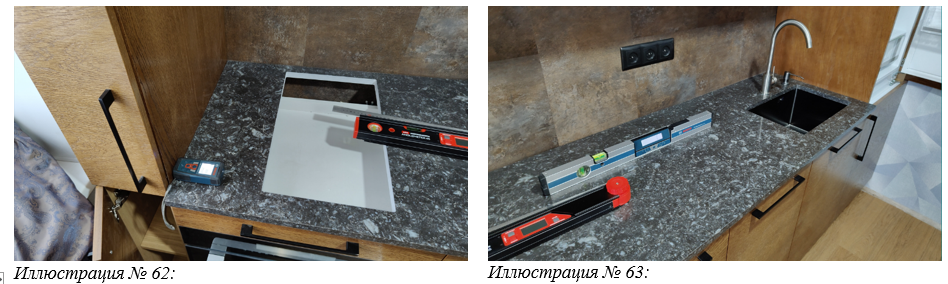

Исследование отклонения от прямолинейности фасадов навесных шкафов и тумбы под встроенную технику

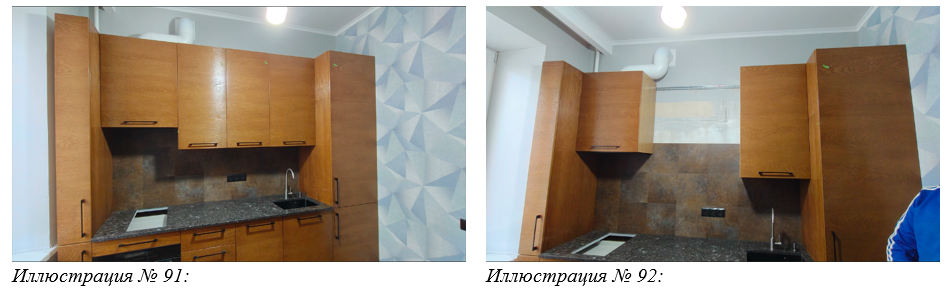

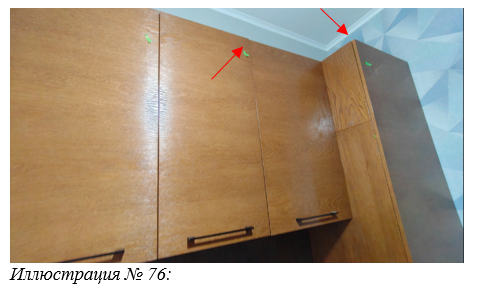

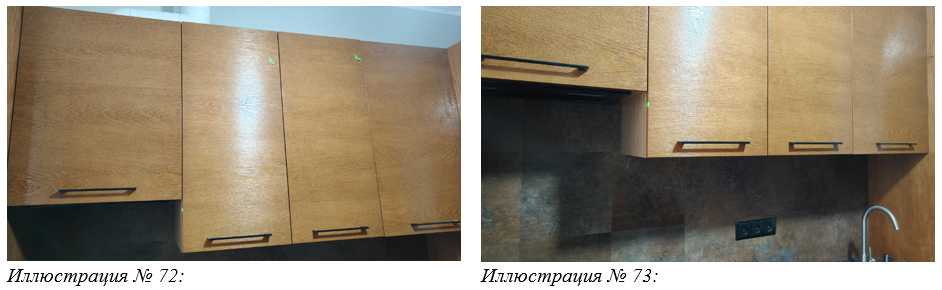

Визуальным осмотром зафиксированы отклонения от прямолинейности фасадов исследуемого кухонного гарнитура (иллюстрация №76)

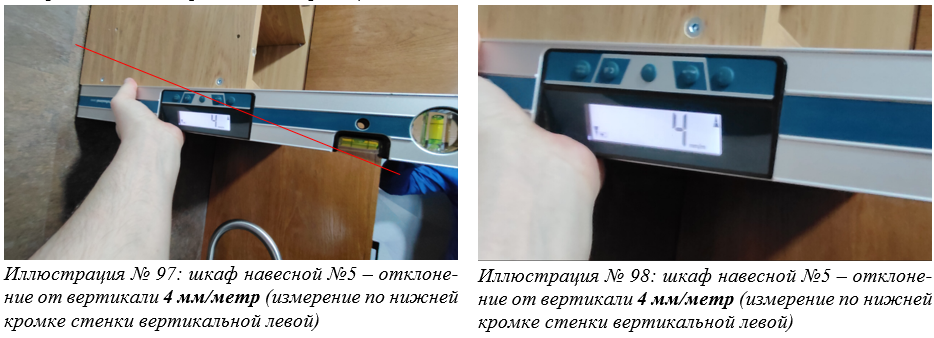

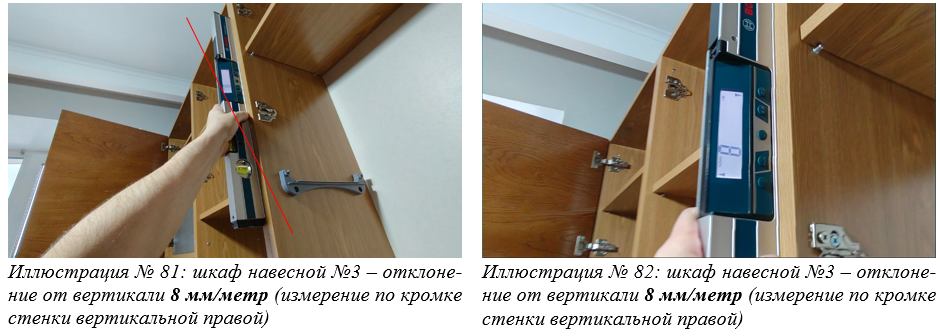

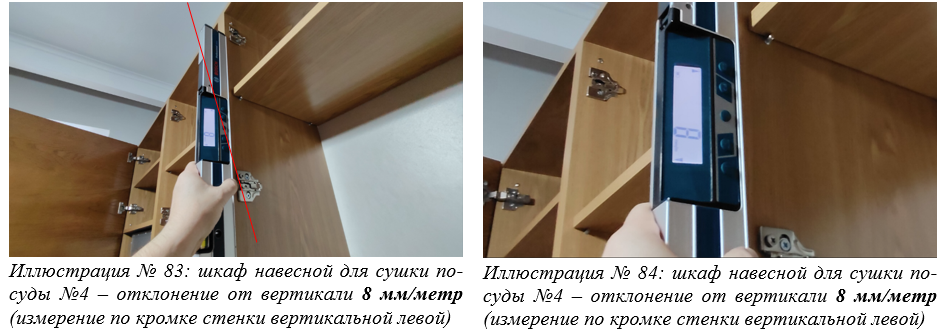

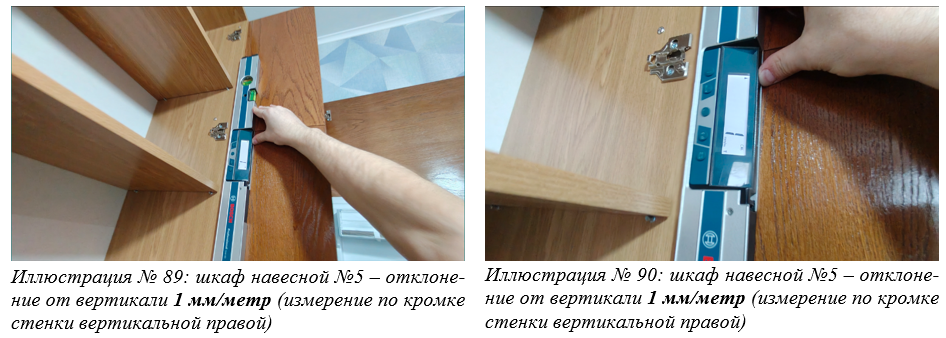

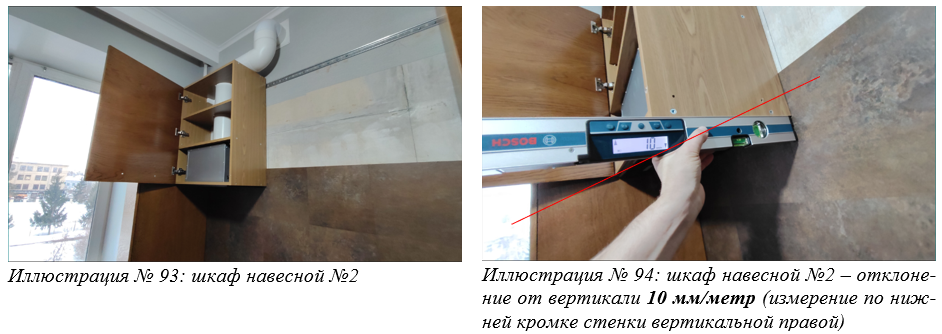

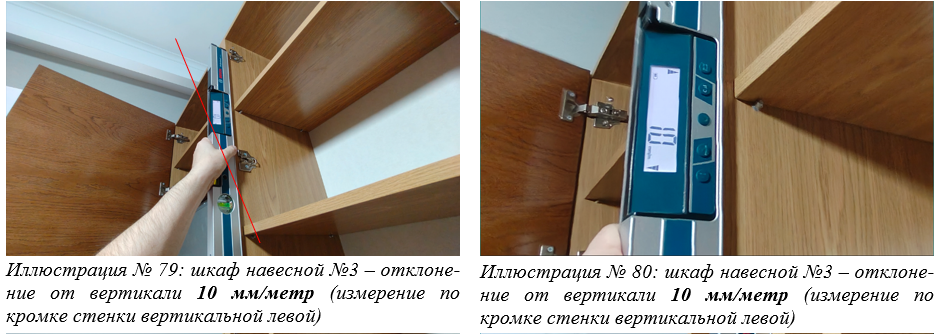

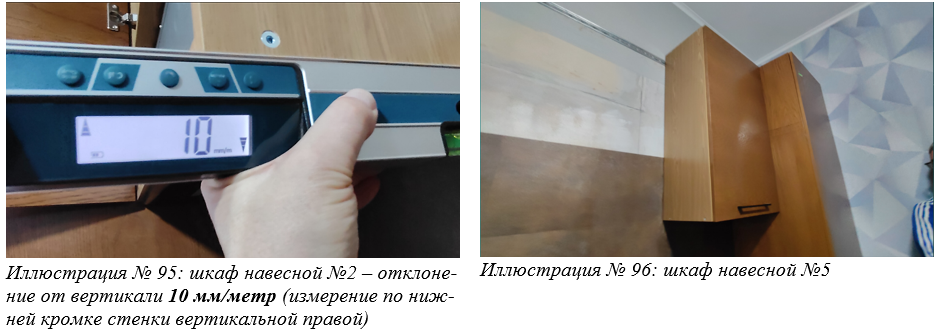

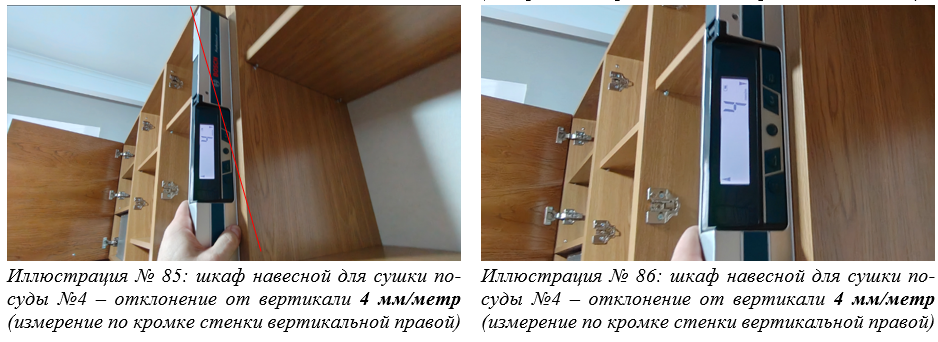

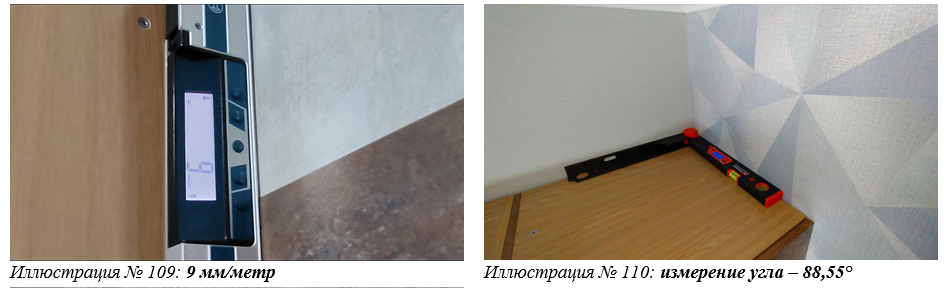

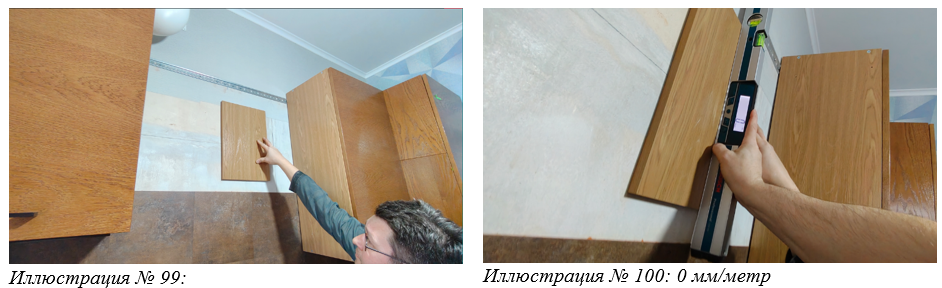

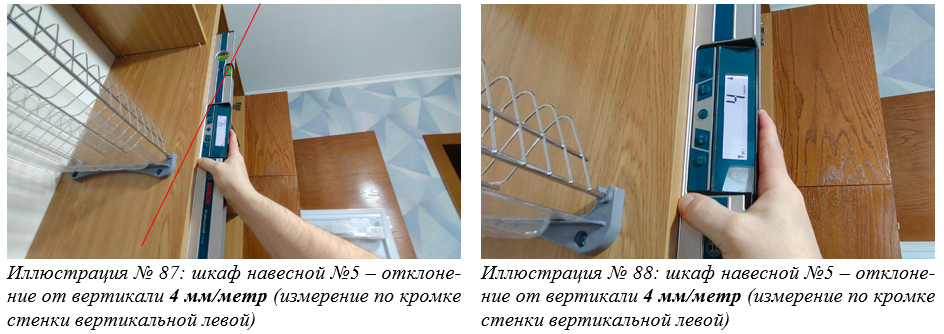

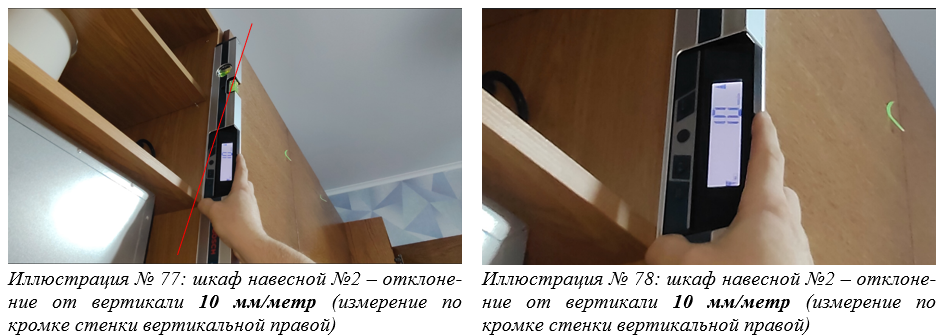

Были произведены замеры отклонения навесных шкафов от вертикали и выявленные отклонения составили от 1 мм/метр до 10 мм/метр, шкафы установлены не в плоскости:

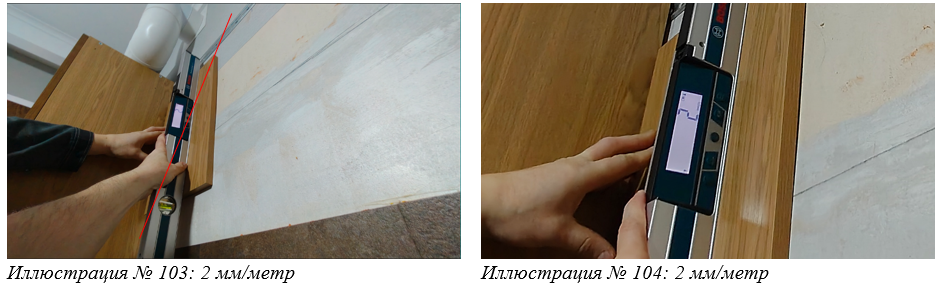

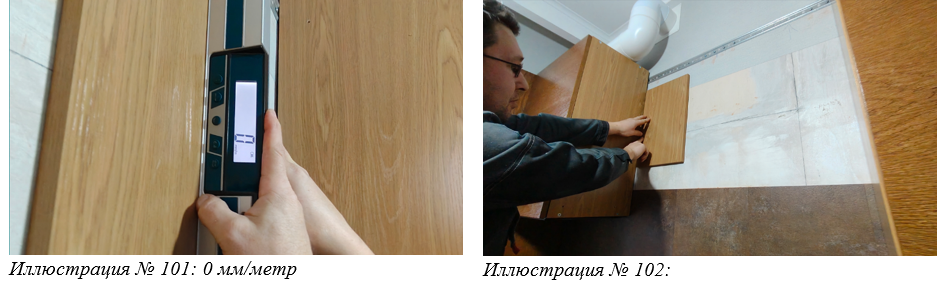

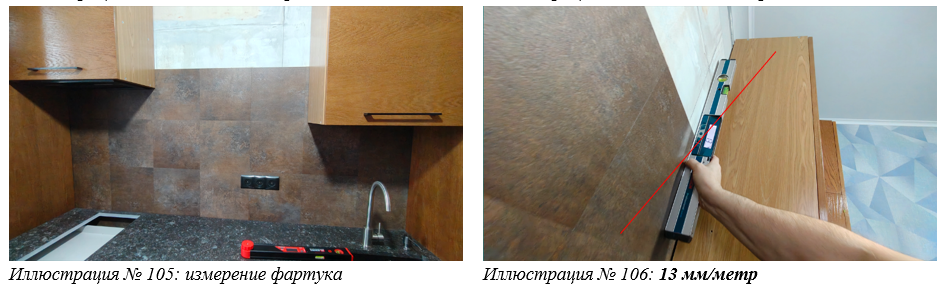

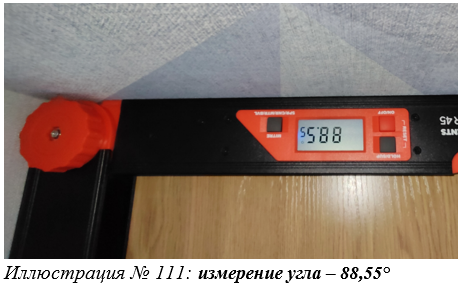

Для исследования поверхности стены на отклонение от вертикали потребовался демонтаж навесных шкафов. Были демонтированы два шкафа: шкаф навесной №3 и шкаф навесной для сушки посуды №4:

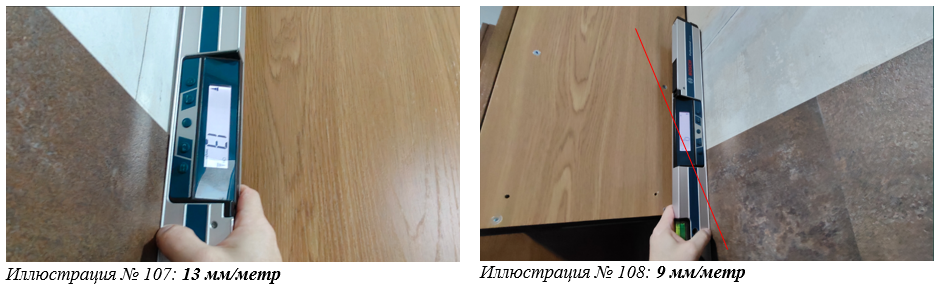

После демонтажа части шкафов отклонение от вертикали не изменилось:

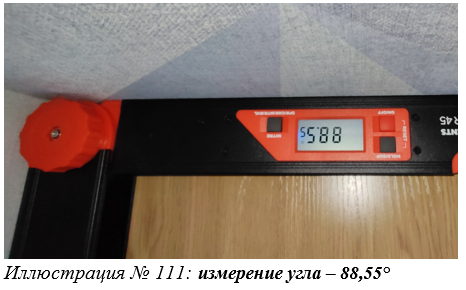

Так как на стене расположена направляющая для крепежа навесных шкафов и установлен фартук, расстояние между ними менее 600 мм, что не дает возможности провести натуральное измерение отклонения поверхности стены уклономером. Был предложен вариант измерения (отражен на иллюстрациях №99 ÷ 104), конечно, данный вариант не является полностью достоверным, так как был точечным. Измерение необходимо проводить по всей площади стены, и непосредственно, по самой поверхности стены, для этого необходимо демонтировать все навесные шкафы (№2 ÷ 5), направляющую для крепежа навесных шкафов, демонтировать верхний блок шкафа-пенала №1, демонтировать тумбу для встраиваемой техники №6, предварительно демонтировав холодильник:

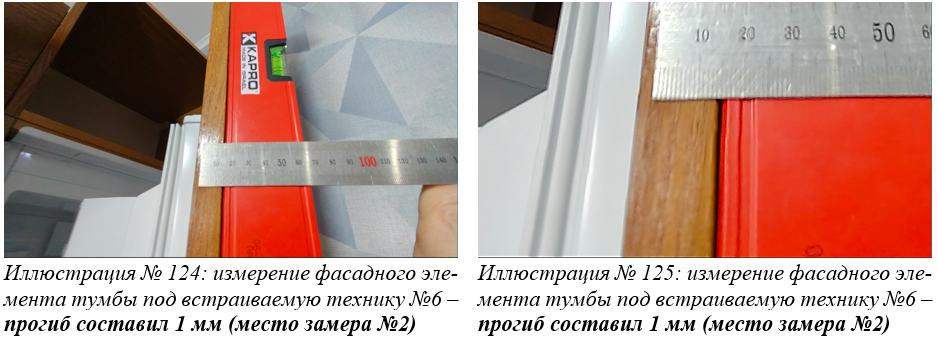

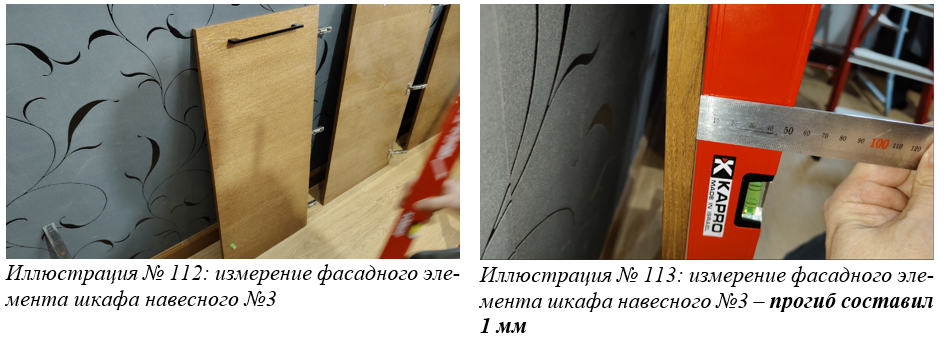

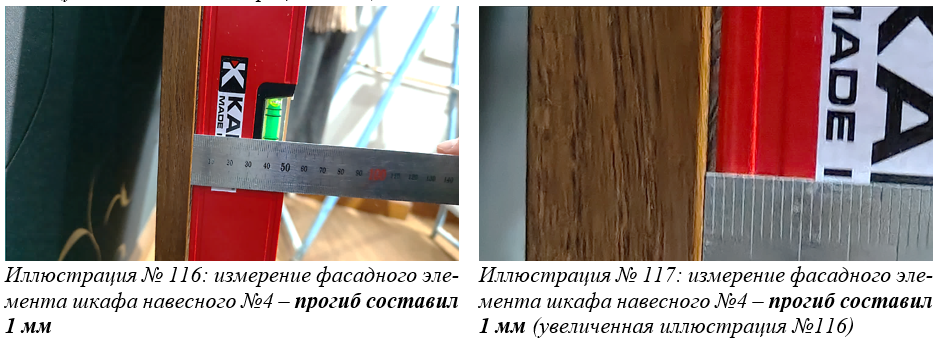

Были произведены измерения прогиба фасадных элементов навесных шкафов и тумбы под встроенную технику:

В соответствии с пунктом 5.2.21 ГОСТ 16371-2014 «Мебель. Общие технические условия»: «…На видимой поверхности мебели не допускаются дефекты по ГОСТ 20400…».

В соответствии с пунктом 227 параграфа «Дефекты изделий мебели» ГОСТ 20400-2013 «Продукция мебельного производства. Термины и определения»: «…покоробленность детали - отклонение прямолинейности и (или) плоскостности брусковой или щитовой детали мебели, превышающее значения, предусмотренные действующими стандартами и конструкторской документацией…».

Покоробленность фасадных элементов не выявлена, все прогибы соответствуют требованиям нормативно-технической документации, в соответствии с пунктом 5.2.3 ГОСТ 16371-2014 «Мебель. Общие технические условия»: «…Покоробленность щитовых деталей длиной и (или) шириной 300 мм и менее не нормируется.

Покоробленность щитовых деталей в изделии не должна превышать:

для дверей:
длиной и шириной более 300 мм и менее 600 мм	0,2 мм
*длиной более 600 мм и шириной менее 600 мм*	*1,2 мм*
*длиной и шириной более 600 мм*	*2,2 мм*

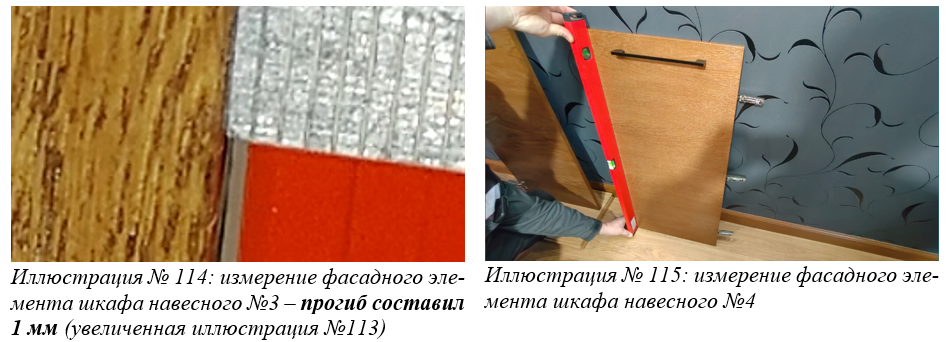

Шкаф №3 [ширина 450 мм * высота (длина) 960 мм] допуск 1,2 мм, по факту 1 мм;
Шкаф №4 [ширина 450 мм * высота (длина) 960 мм] допуск 1,2 мм, по факту 1 мм;

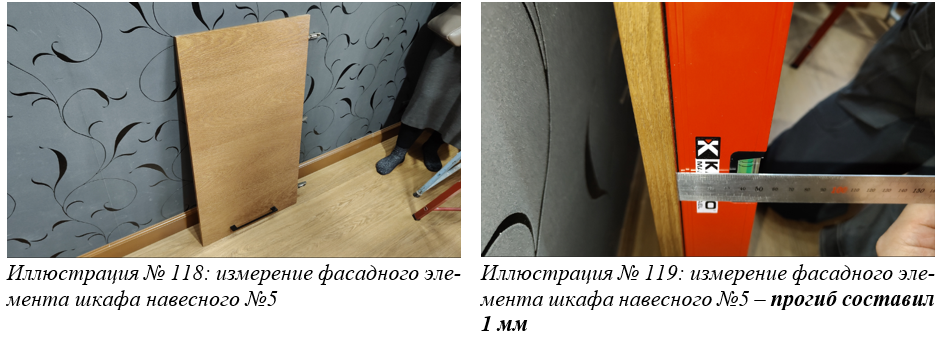

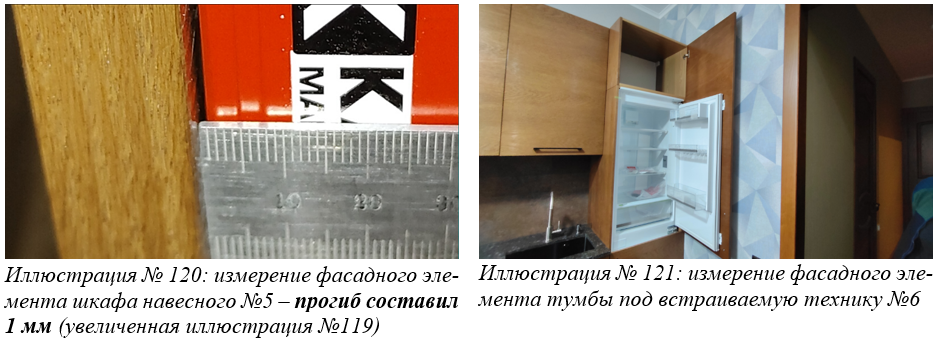

Шкаф №5 [ширина 550 мм * высота (длина) 960 мм] допуск 1,2 мм, по факту 1 мм;

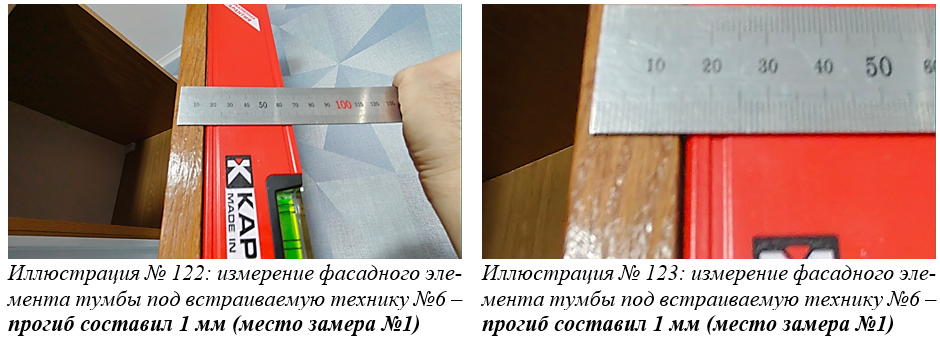

Тумба под встроенную технику №6 [ширина 600 мм * высота (длина) 1576 мм] допуск от 1,2 мм до 2,2 мм, по факту 1 мм в двух точках.

Вывод: Для исследования причин отклонения навесных шкафов от вертикали, требуется исследование качества произведенных ремонтно-строительных работ в помещении кухни в рамках отдельной строительно-технической экспертизы.

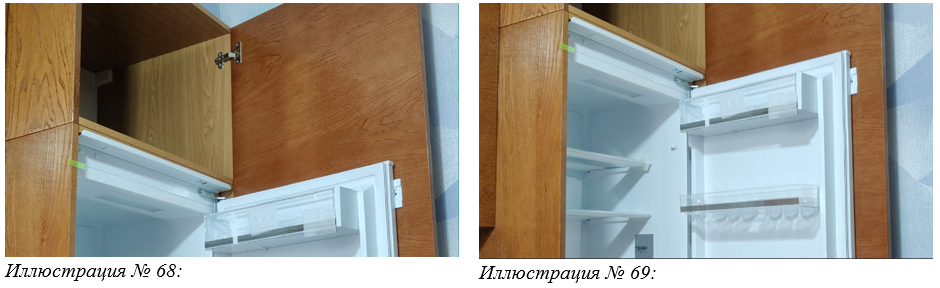

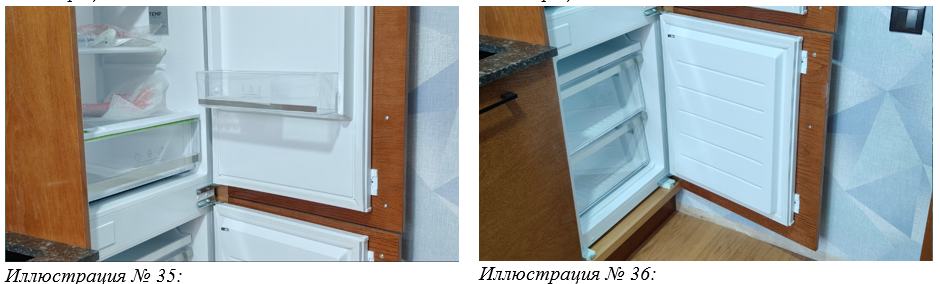

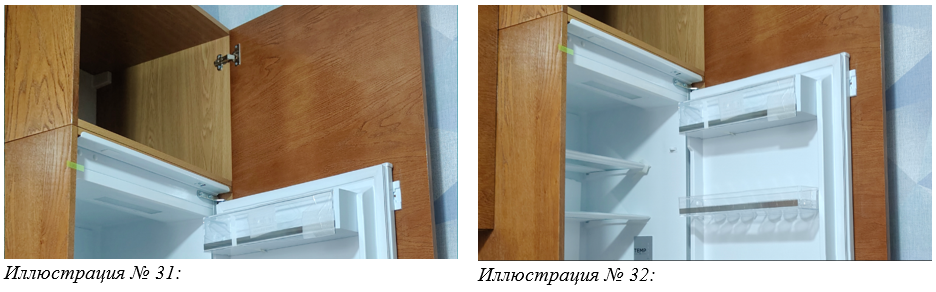

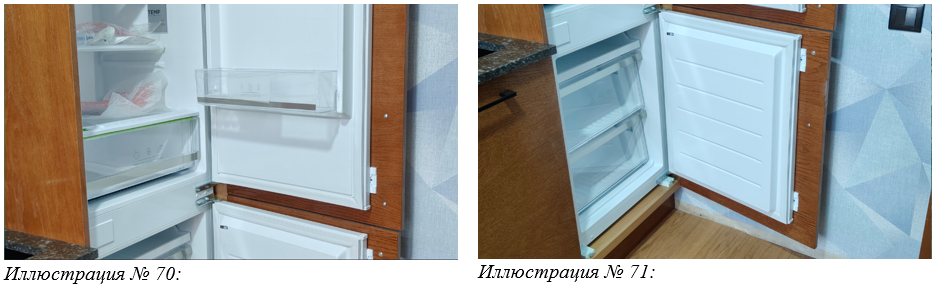

Исследование тумбы под встроенную технику №6 (холодильник)

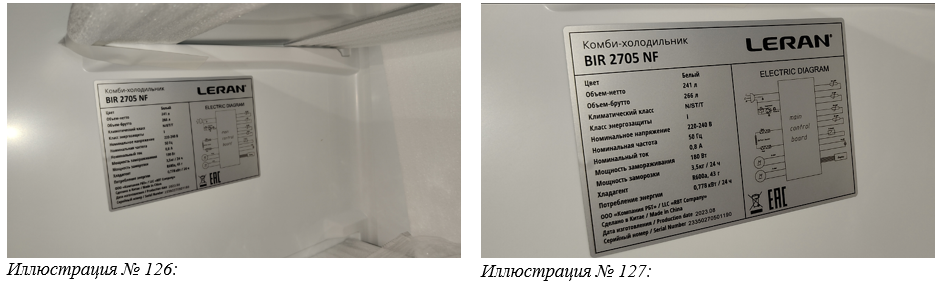

Марка встраиваемой техники в тумбу под встроенную технику №6 – Встраиваемый холодильник Leran BIR 2705 NF (иллюстрация №126, 127):

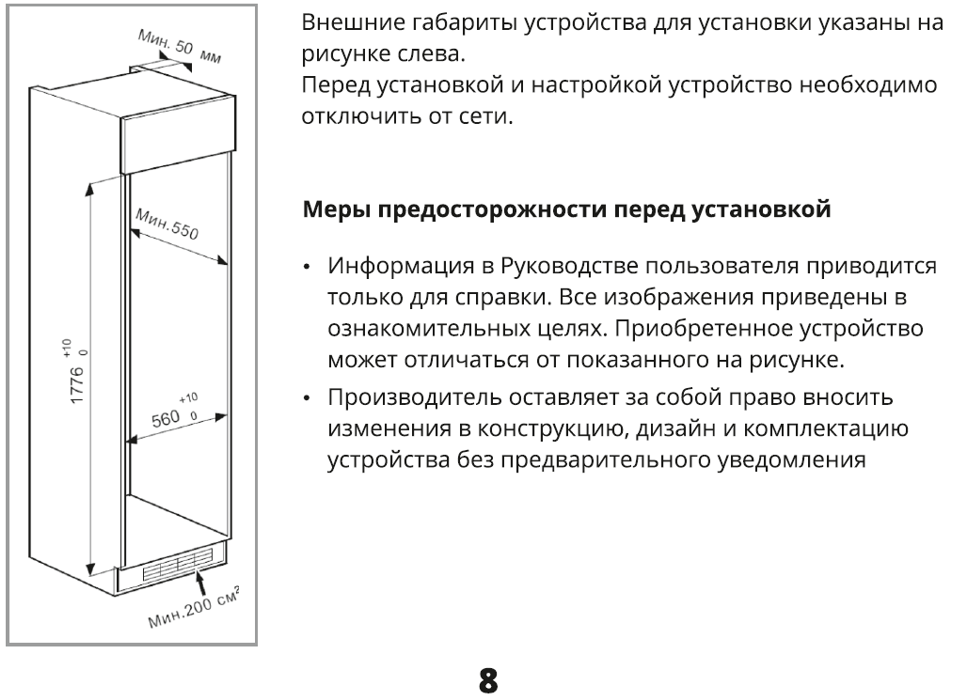

Для исследования представлена инструкция, в которой на странице 8 указаны внешние габариты устройства для установки (другие критерии по установке в инструкции отсутствуют):

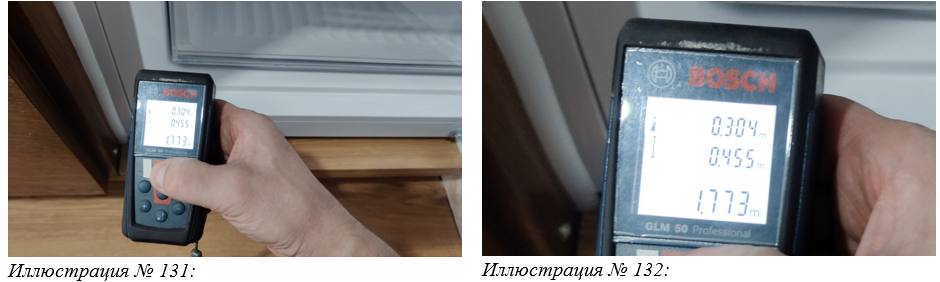

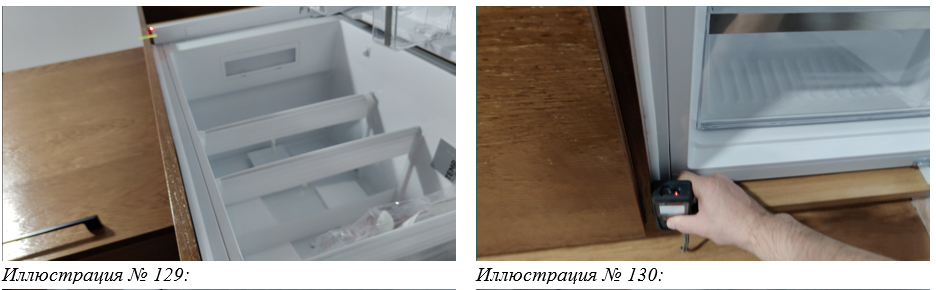

Внутренняя высота тумбы для встраиваемой техники (холодильник) составляет: 1773 мм (данные дальномера на иллюстрации №130, 131) + 16 мм (толщина подкладки – ЛДСП, Дуб Седан (ТЛД)) = 1789 мм.

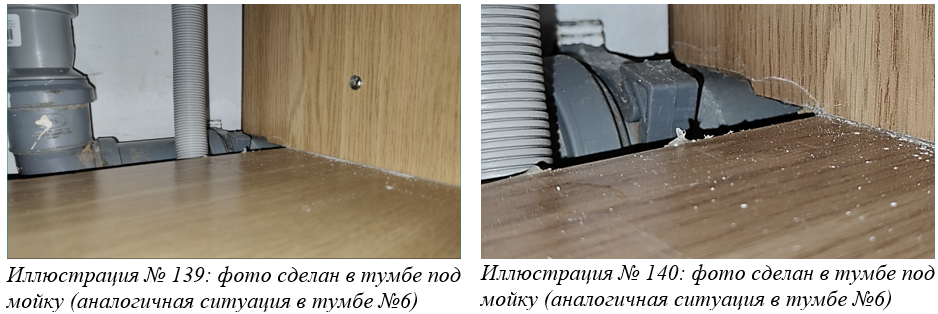

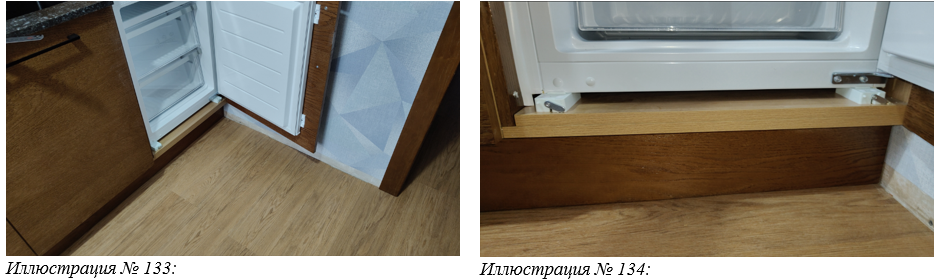

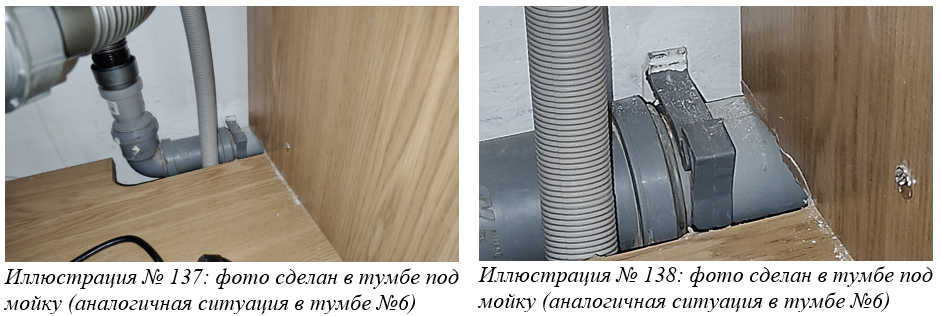

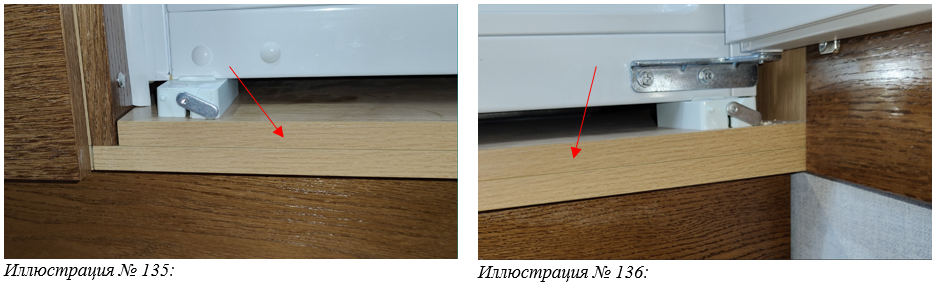

Подкладка была установлена, из-за того, что верхняя точка канализационного отвода расположена на уровне стенки горизонтальной нижней (иллюстрации №137 ÷ 140). Высота расположения канализационного отвода над уровнем пола, не позволяла установить холодильник на стенку горизонтальную нижнюю нижнего блока Тумбы кухонной для встраиваемой бытовой техники (холодильник) – объект №6 (иллюстрация №65):

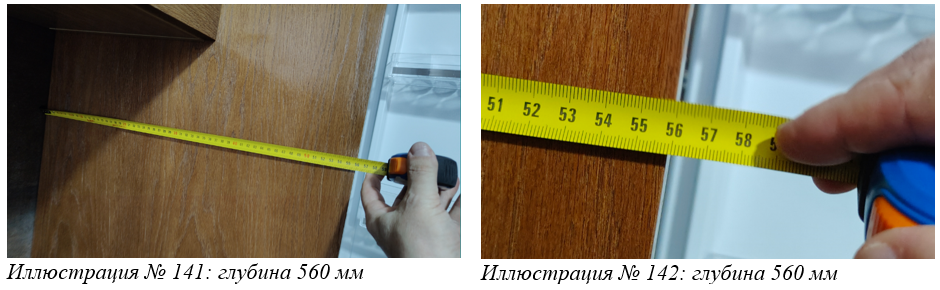

Глубина для встраивания соответствует инструкции (иллюстрация №141,142):

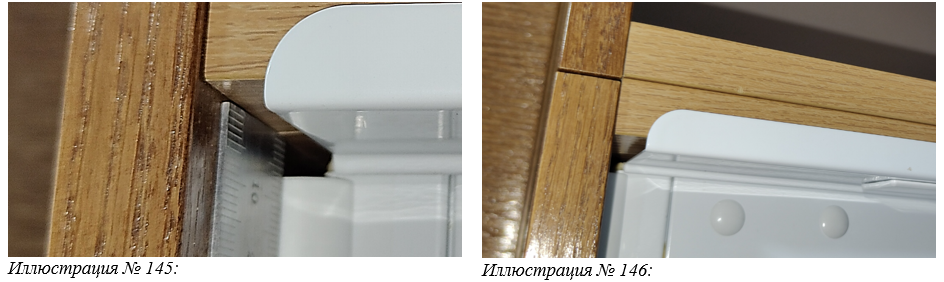

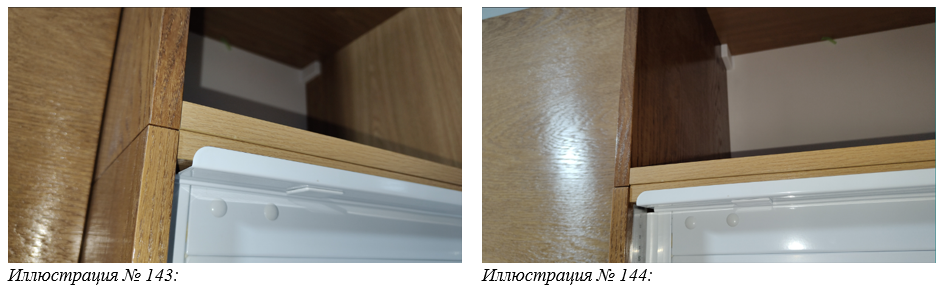

Высота верхнего зазора (иллюстрации №143 ÷ 146) соответствует Приложению D (обязательное) «Встраиваемые холодильные приборы» ГОСТ IEC 62552-2013 «Приборы холодильные бытовые. Технические требования и методы испытаний»: «…Холодильные приборы, предназначенные для встраивания или размещения под прилавком, под рабочей поверхностью или между предметами мебели (тип торгового прибора), должны быть встроены или размещены в испытательном кожухе из фанеры толщиной 20 мм, окрашенной черной матовой краской. Если изготовителем предусмотрено наличие удерживающего пояска, он должен соответствовать холодильному прибору.

Внутренние размеры испытательного кожуха должны отвечать требованиям изготовителя.

Если указан диапазон размеров, выбираются наименьшие из допустимых значений.

При отсутствии таких данных внутренние размеры испытательного кожуха должны быть следующими:

- внутренняя глубина должна быть на 20 мм больше полной глубины холодильного прибора, но не должна превышать 550 мм;

- внутренняя ширина должна быть на 4 - 6 мм больше полной ширины холодильного прибора;

- внутренняя высота должна быть на 2 - 4 мм больше полной высоты холодильного прибора.

При необходимости в испытательном кожухе проделывают отверстия для проветривания согласно инструкциям изготовителя.

Холодильный прибор должен быть встроен или размещен в испытательном кожухе в соответствии с инструкциями изготовителя таким образом, чтобы за края кожуха выступала только дверь прибора.

Если холодильный прибор оснащен распорками, удерживающим пояском или иными специальными эластичными или жесткими средствами для заполнения пространства между стенками прибора и окружающими предметами, эти средства должны быть установлены соответствующим образом. Если подобные средства не входят в комплект поставки, указанное пространство остается свободным.

Задняя стенка прибора должна находиться в плотном контакте со стенкой испытательного кожуха для предотвращения непредусмотренного проникновения воздуха.

Примечание - Для указанных целей может потребоваться применение липкой ленты или герметика…»

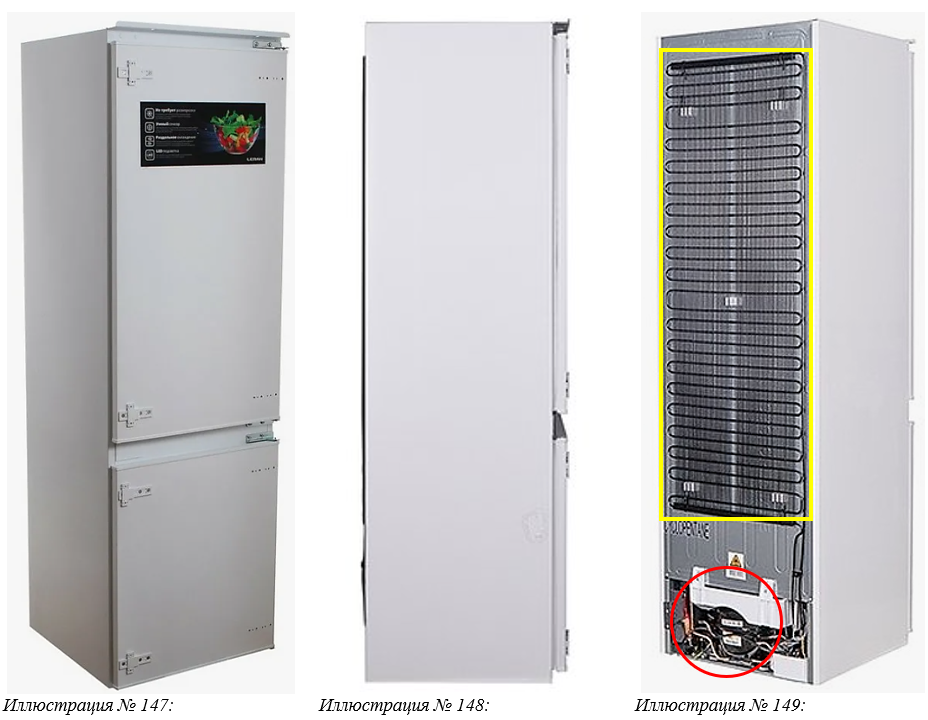

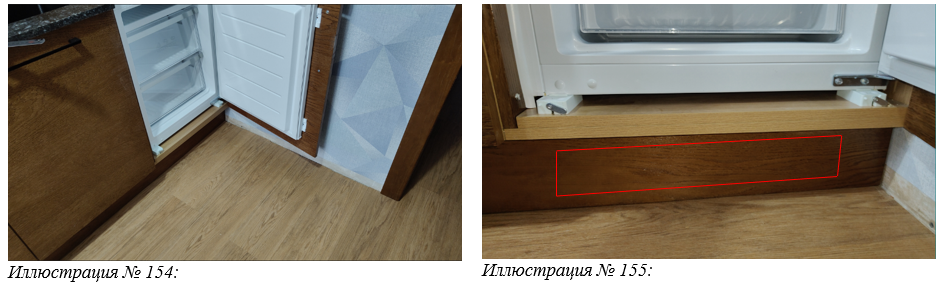

В соответствии с инструкцией (смотреть выкопировку инструкции на иллюстрации №128) изготовителем кухонного гарнитура не учтен тыльный зазор для отвода тепла от конденсатора (иллюстрация №147 – выделен желтым маркером) и компрессора (иллюстрация №147 – выделен красным маркером) холодильника, который должен быть в стенке горизонтальной верхней нижнего блока Тумбы кухонной для встраиваемой бытовой техники и в стенках горизонтальных верхней и нижней верхнего блока Тумбы кухонной для встраиваемой бытовой техники (иллюстрации №150 ÷ 151), и отсутствие приточного вентиляционного отверстия в цокольном элементе для циркуляции воздуха (иллюстрации №154, 155):

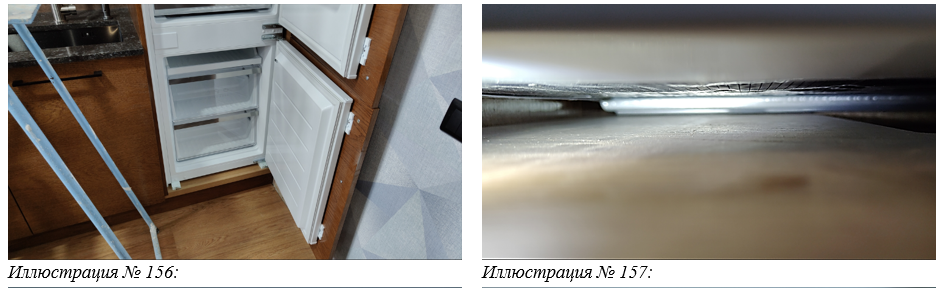

Вентиляционное отверстие, расположенное в подкладке и стенке горизонтальной нижней нижнего блока Тумбы кухонной для встраиваемой бытовой техники (иллюстрации №156 ÷ 159), из-за того, что верхняя точка канализационного отвода расположена на уровне стенки горизонтальной нижней (иллюстрации №137 ÷ 140), необходимо оставить в текущем виде, так как с устройством тыльного зазора, канализационный отвод будет его перекрывать:

Вывод: необходимо выполнить требования по циркуляции воздуха в соответствии с инструкцией и требованиями пункта 23 «Руководство по эксплуатации» ГОСТ IEC 62552-2013 Приборы холодильные бытовые. Технические требования и методы испытаний: «…Каждый холодильный прибор должен поставляться вместе с указаниями по его установке, эксплуатации и обслуживанию, составленными на языке страны, в которой прибор поступил в продажу. Руководство по эксплуатации должно содержать следующие сведения:

a) требования по установке (оптимальное размещение, уровень размещения, подключения, если таковые необходимы, к сети электропитания, обеспечение стока талой воды);
b) рабочие габариты, приведенные на рисунке холодильного прибора с открытой и закрытой дверью или крышкой;
c) для встраиваемых холодильных приборов - рабочие размеры, а также дополнительные требования по циркуляции воздуха…», пункта B.2.3.2 «Тыльный зазор» Приложения B (обязательное) «Подготовка приборов для испытаний и общие методики измерений» ГОСТ Р МЭК 62552-1-2018 «Приборы холодильные бытовые. Характеристики и методы испытаний. Часть 1. Общие требования»: «…Для определения тыльного зазора определяются следующие размеры согласно иллюстрации на рисунке B.1:

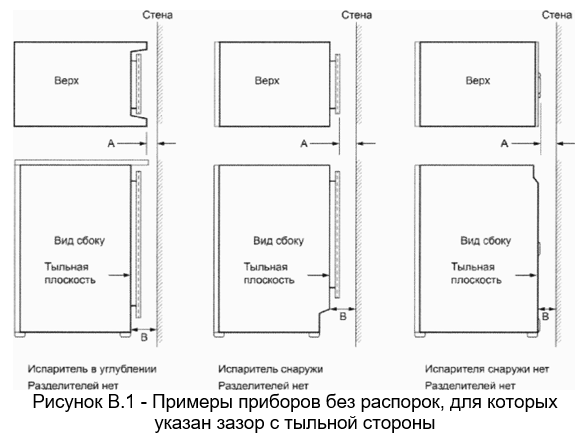

- размер A: расстояние от крайнего заднего выступа прибора (включая какую-либо установленную распорку) до стены испытательного помещения (или фальшстены позади прибора);

- размер B: расстояние от задней плоскости прибора до стены испытательного помещения (или фальшстены позади прибора). Измерение должно быть выполнено в наиболее низкой точке тыльной плоскости независимо от того, является или нет тыльная плоскость вертикальной.

Тыльная плоскость прибора является наибольшей плоской поверхностью на задней части кожуха шкафа, исключая любые локальные части (такие как блочные конденсаторы или выступы, связанные со скобами или компрессором).

Прибор должен быть собран и расположен в испытательном помещении в соответствии со следующими правилами:

- прибор должен быть собран в соответствии с инструкциями (включая распорки, которые должны быть установлены, собраны или активированы во время монтажа);

- в горизонтальной проекции, тыльная часть прибора должна быть расположена параллельно стене испытательного помещения или фальшстене позади нее;

- если тыльный зазор не указан, прибор должен быть расположен при положении наибольшего выступа сзади на испытательной стене (размер A = 0 мм);

- если величина зазора указана, прибор должен быть установлен в испытательном помещении в соответствии с инструкциями относительно тыльного зазора за исключением случая, когда расстояние от тыльной плоскости прибора до испытательной стенки (Размер B) указан как > 51 мм. В этом случае расстояние должно быть отрегулировано таким образом, чтобы либо размер A = 0 мм либо размер В = 51 мм.

Если распорки, которые должны быть подогнаны, собраны или приведены в действие во время установки, приводят к тому, что расстояние от тыльной плоскости прибора до испытательной стенки (Размер B) становятся равными или больше 80 мм, то распорки использоваться не должны. Если установка тыльных распорок приводит к противоречию с соответствующими размерами в описаниях изготовителя, должна быть использована наименьшая указанная величина зазора. Когда распорки установлены, их следует рассматривать в соответствии с правилами выше.

Если не указаны зазоры для приборов, которые требуют пространство сзади для работы крышки и т.п. (например, в случае морозильного ларя), наиболее удаленная назад позиция крышки при открывании до вертикального положения должна рассматриваться как наиболее выдающаяся сзади проекция прибора.

В случае переносных холодильных приборов и свободно устанавливаемых приборов абсорбционного типа (в которых охлаждение выполняется с использованием абсорбционного процесса, используя тепло как источник энергии), технические условия изготовителя относительно тыльного зазора должны выполняться. Если распорки не предусмотрены, расстояние между наибольшим выступом сзади и стенкой должно быть 20 мм или менее…»

и пункта B.2.3.3 «Встроенные приборы» Приложения B (обязательное) «Подготовка приборов для испытаний и общие методики измерений» ГОСТ Р МЭК 62552-1-2018 «Приборы холодильные бытовые. Характеристики и методы испытаний. Часть 1. Общие требования»: «…Приборы, предназначенные для встраивания, следует встраивать в соответствии с предоставленными инструкциями и установленными далее требованиями.

Тыльные зазоры должны быть такими, как указано в B.2.3.2.

Холодильные приборы, предназначенные только для встраивания или размещения под столом или под рабочей поверхностью (подстольный тип), или между шкафами, должны быть встроены или помещены в испытательную камеру, покрашенную черной краской без бликов. Камера должна быть изготовлена из дерева или лесоматериалов (например, фанеры или специального деревянного покрытия) толщиной от 15 мм до 25 мм. Если изготовитель предписывает использование навесной двери, это должно быть выполнено.

Внутренние размеры испытательного кожуха должны соответствовать инструкциям.

Если указан диапазон размеров, должна быть использована наименьшая величина. Если эти данные не указаны, следует использовать следующие внутренние значения испытательного кожуха:

- внутренняя глубина должна превышать на 20 - 22 мм полную глубину охлаждающего прибора;

- внутренняя ширина должна превышать на 4 - 6 мм полную ширину охлаждающего прибора;

- внутренняя высота должна превышать на 2 - 4 мм полную высоту охлаждающего прибора.

Если необходимо, предоставленный кожух для испытаний должен иметь вентиляционные отверстия в соответствии с инструкциями.

Холодильный прибор должен быть встроен или помещен в испытательный кожух в соответствии с инструкциями.

Если холодильный прибор представлен с распорками, лентами или другими специальными приспособлениями из твердого или мягкого материала для закрытия зазоров между контурами охлаждающего прибора и шкафом или кожухом, эти средства следует использовать по назначению. Если такие средства не предоставлены, зазоры между испытательной камерой и охлаждающим устройством должны быть оставлены открытыми.

Для предотвращения протока воздуха соединения между боковыми и задними сторонами испытательного кожуха должны быть плотными и герметичными, если это необходимо…».

Визуальный осмотр элементов

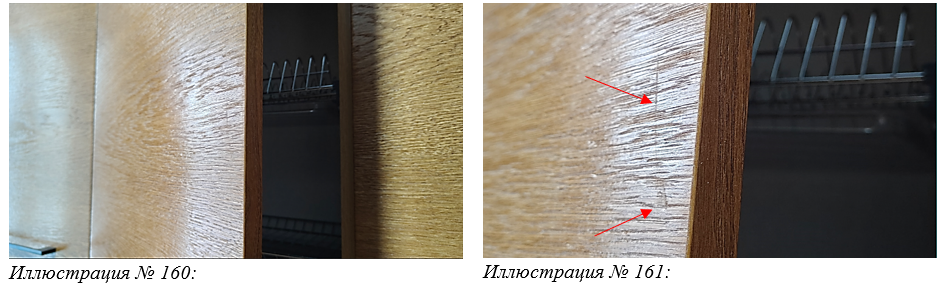

При визуальном осмотре, на поверхности фасадного элемента, зафиксирован дефект (иллюстрация №160, 161):

В соответствии с пунктом 5.2.21 ГОСТ 16371-2014 Мебель. Общие технические условия: «...на видимой поверхности мебели не допускаются дефекты по ГОСТ 20400-2013 "Продукция мебельного производства. Термины и определения": расхождения полос облицовки, нахлестки, отслоения, пузыри под облицовкой, клеевые пятна, прошлифовка, потертость, загрязнение поверхности, вырывы, вмятины, царапины, трещины, пятна, потеки клея, заусенцы и морщины...».

Вывод: Причина образования данного дефекта - механическое воздействие, имеется вмятина и царапина. Методика, определения времени возникновения данного дефекта, отсутствует. В материалах гражданского дела, упоминание в исковых требованиях о данном дефекте, отсутствует.
