Исследование квартиры на соответствие требованиям строительно-технических и санитарно-гигиенических норм и правил Федерального закона от 30.12.2009 №384-ФЗ «Технический регламент о безопасности зданий и сооружений»
Для ответа на поставленный вопрос ... был произведен экспертный осмотр квартиры, расположенной по адресу: ... при смешанном освещении, с выборочным фиксированием на цифровую камеру, аналитическим, логическим, органолептическим и измерительным методами в объеме необходимом и достаточном для решения поставленных вопросов. Исследование проводилось без применения разрушающих методов воздействия.
Аналитический метод – метод исследования, основанный на расчленении, выделении, познании отдельных свойств целого (изделия, явления, процесса), необходимых для последующего сравнительного исследования и решения поставленной задачи.
Логический метод – применяется на всех стадиях экспертного исследования – это научно-обоснованные приемы (способы) рассуждений и получения доказательств об обстоятельствах событий, интересующих суд;
Органолептический метод - метод определения состояния ограждающих конструкций, материалов, имущества на основе анализа восприятий органов чувств - зрения, обоняния, слуха, осязания, вкуса.
Измерительный метод - метод определения технико-эксплуатационных показателей выявленных дефектов ограждающих конструкций исследуемой нежилого помещения, с использованием измерительных приборов и инструментов, диагностического оборудования и проведения замеров геометрических характеристик в соответствии с ГОСТ Р 58945-2020 «Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений параметров зданий и сооружений».

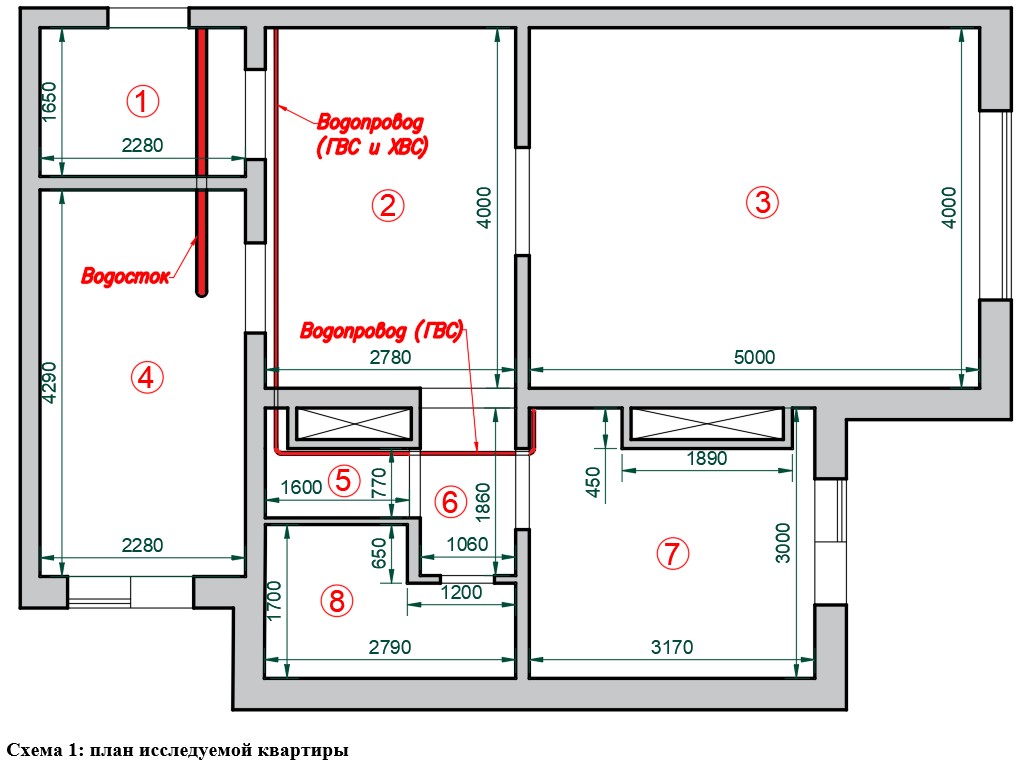

На основании произведенных измерений составлен план:
|
№ |
Назначение частей помещения |
Формула расчета площади |
Sосновная |
Sвспомогательная |
|
1 |
Прихожая |
2,28 м * 1,65 м |
|
3,8 м2 |
|
2 |
Коридор |
2,78 м * 4,00 м |
|
11,1 м2 |
|
3 |
Жилая комната |
5,00 м * 4,00 м |
20,0 м2 |
|
|
4 |
Жилая комната |
2,28 м * 4,29 м |
9,8 м2 |
|
|
5 |
Туалет |
1,60 м * 0,77 м |
|
1,2 м2 |
|
6 |
Коридор |
1,06 м * 1,86 м |
|
2,0 м2 |
|
7 |
Кухня |
3,17 м * 3,00 м – 1,89 м * 0,45 м |
|
8,7 м2 |
|
8 |
Ванная комната |
2,79 м * 1,70 м – 1,20 м * 0,65 м |
|
4,0 м2 |
|
|
29,8 м2 |
30,8 м2 |
||
|
ИТОГО: |
60,6 м2 |
|||
Тепловизионное исследование
Ссылки на нормативную документацию
Федеральный закон от 30.12.2009 №384-ФЗ "Технический регламент о безопасности зданий и сооружений"
Статья 29. Требования к микроклимату помещения
- В проектной документации здания или сооружения должны быть определены значения характеристик ограждающих конструкций и приняты конструктивные решения, обеспечивающие соответствие расчетных значений следующих теплотехнических характеристик требуемым значениям, установленным исходя из необходимости создания благоприятных санитарно-гигиенических условий в помещениях:
1) сопротивление теплопередаче ограждающих строительных конструкций здания или сооружения;
2) разность температуры на внутренней поверхности ограждающих строительных конструкций и температуры воздуха внутри здания или сооружения во время отопительного периода;
3) теплоустойчивость ограждающих строительных конструкций в теплый период года и помещений здания или сооружения в холодный период года;
4) сопротивление воздухопроницанию ограждающих строительных конструкций;
5) сопротивление паропроницанию ограждающих строительных конструкций;
6) теплоусвоение поверхности полов.
СП 131.13330.2020 "Строительная климатология"

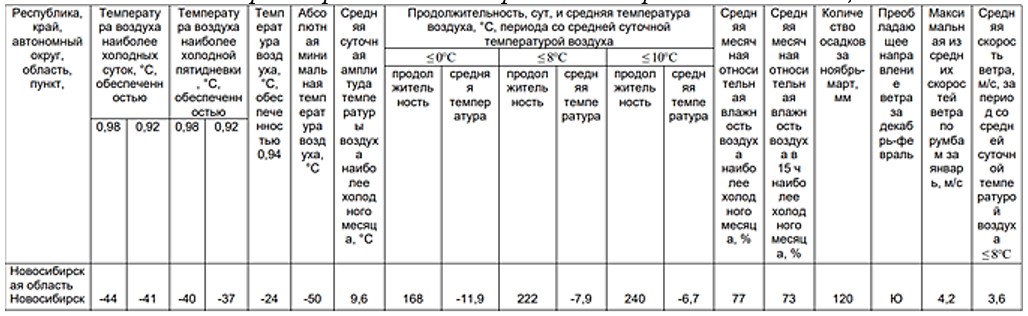

3 Климатические параметры холодного периода года
3.1 Климатические параметры холодного периода года приведены в таблице 3.1.
Новосибирская область (г. Новосибирск) относится к районам с наиболее холодной пятидневкой с обеспеченностью 0,92 с температурой -35ºС и ниже.

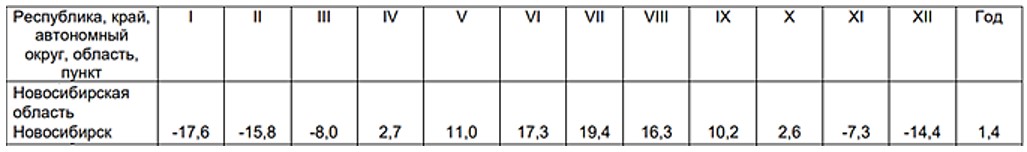

5 Средняя месячная и годовая температура воздуха
5.1 Средняя месячная и годовая температура воздуха, °С, приведена в таблице 5.1.
К холодному периоду года относятся месяца: январь, февраль, март, ноябрь, декабрь.
СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха»
5.1 Параметры микроклимата помещений (кроме помещений, для которых они установлены другими нормативными документами) следует принимать по ГОСТ 30494, ГОСТ 12.1.005, и СанПиН 2.2.4.548 для обеспечения температуры воздуха, результирующей температуры помещения, относительной влажности воздуха и скорости движения воздуха в пределах указанных параметров в обслуживаемой или рабочей зонах помещений (на постоянных и непостоянных рабочих местах):
а) в холодный период года в обслуживаемой зоне жилых помещений - температуру воздуха по оптимальным параметрам ГОСТ 30494;
ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях»
4.4 Оптимальные и допустимые параметры микроклимата в обслуживаемой зоне помещений жилых (в том числе общежитий), детских дошкольных учреждений, общественных, административных и бытовых зданий следует принимать для соответствующего периода года в пределах значений параметров, приведенных в таблицах 1 - 3:
Таблица 1 - Оптимальные и допустимые нормы температуры, относительной влажности и скорости движения воздуха в обслуживаемой зоне помещений жилых зданий и общежитий
|
Период года |
Наимено-вание помещения |
Температура воздуха, °С |
Результирующая температура, °С |
Относительная влажность, % |
Скорость движения воздуха, м/с |
||||
|
опти-маль-ная |
допусти-мая |
опти-маль-ная |
допусти-мая |
опти-маль-ная |
допусти-мая, не более |
опти-маль-ная, не более |
допусти-мая, не более |
||
|
Холодный |
Жилая комната |
20-22 |
18-24 (20-24) |
19-20 |
17-23 (19-23) |
45-30 |
60 |
0,15 |
0,2 |
|
Жилая ком-ната в районах с темпера-турой наиболее холодной пятидневки (обеспе-ченностью 0,92) минус 31 °С и ниже |
21-23 |
20-24 (22-24) |
20-22 |
19-23 (21-23) |
45-30 |
60 |
0,15 |
0,2 |
|
|
Кухня |
19-21 |
18-26 |
18-20 |
17-25 |
Не норми-руется |
Не норми-руется |
0,15 |
0,2 |
|
|
Туалет |
19-21 |
18-26 |
18-20 |
17-25 |
Не норми-руется |
Не норми-руется |
0,15 |
0,2 |
|
|
Ванная, совмещен-ный санузел |
24-26 |
18-26 |
23-27 |
17-26 |
Не норми-руется |
Не норми-руется |
0,15 |
0,2 |
|
|
Помещения для отдыха и учебных занятий |
20-22 |
18-24 |
19-21 |
17-23 |
45-30 |
60 |
0,15 |
0,2 |
|
|
Примечание - Значения в скобках относятся к домам для престарелых и инвалидов. |
|||||||||
СП 54.13330.2022 «Здания жилые многоквартирные»
7.19 Наружные ограждающие конструкции многоквартирного жилого здания, контактирующие с наружным воздухом, а также заглубленные конструкции стен и пола по грунту должны иметь теплозащиту, изоляцию от проникновения наружного холодного воздуха и пароизоляцию, обеспечивающие:
- защиту от проникновения водяного пара из помещений в толщу ограждающей конструкции;
- требуемую температуру и отсутствие конденсации влаги водяных паров на внутренних поверхностях конструкций внутри помещений;
- предотвращение накопления подземной излишней влаги в конструкциях;
- выполнение требований к расходу тепловой энергии на отопление и вентиляцию внутренних помещений.
Разница температур внутреннего воздуха и поверхности конструкций наружных стен при расчетной температуре внутреннего воздуха должна соответствовать требованиям СП 50.13330.
СП 50.13330.2012 «Тепловая защита зданий»
Таблица 5 - Нормируемый температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции
|
Здания и помещения |
Нормируемый температурный перепад Δtн, °С, для |
|||
|
наружных стен |
покрытий и чердачных перекрытий |
перекрытий над проездами, подвалами и подпольями |
зенитных фонарей |
|
|
1 Жилые, лечебно-профилактические и детские учреждения, школы, интернаты |
4,0 |
3,0 |
2,0 |
tв - tр |
|
2 Общественные, кроме указанных в поз. 1, административные и бытовые, за исключением помещений с влажным или мокрым режимом |
4,5 |
4,0 |
2,5 |
tв - tр |
|
3 Производственные с сухим и нормальным режимами |
tв - tр, но не более 7 |
0,8(tв - tр), но не более 6 |
2,5 |
tв - tр |
|
4 Производственные и другие помещения с влажным или мокрым режимом |
tв - tр |
0,8(tв - tр) |
2,5 |
Не нормируется |
|
5 Производственные здания со значительными избытками явной теплоты (более 23 Вт/м3) и расчетной относительной влажностью внутреннего воздуха не более 50 % |
12 |
12 |
2,5 |
tв - tр |
|
Обозначения: tв - то же, что в формуле (5.2); tр - температура точки росы, °С, при расчетной температуре tв и относительной влажности внутреннего воздуха, принимаемым согласно СанПиН 2.1.2.2645, ГОСТ 12.1.005 и СанПиН 2.2.4.548, СП 60.13330 и нормам проектирования соответствующих зданий. Примечание - Для зданий картофеле- и овощехранилищ нормируемый температурный перепад Δtн для наружных стен, покрытий и чердачных перекрытий следует принимать по СП 109.13330. |
||||
Исследование помещения №8: ванная комната

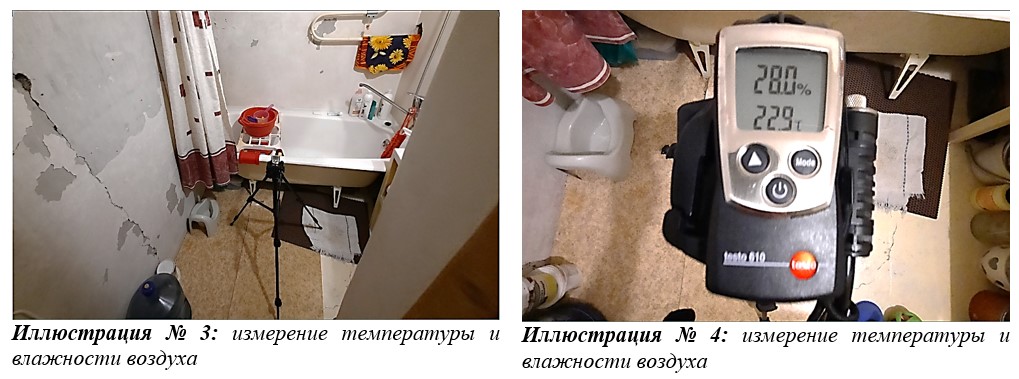

Определение показателей температуры и влажности окружающего воздуха:
|
Критерии |
Показатели |
|
Тип помещения: |
Ванная комната |
|
Температура воздуха в помещении: |
+22,9⁰С |
|
Влажность воздуха в помещении: |
28,0% |

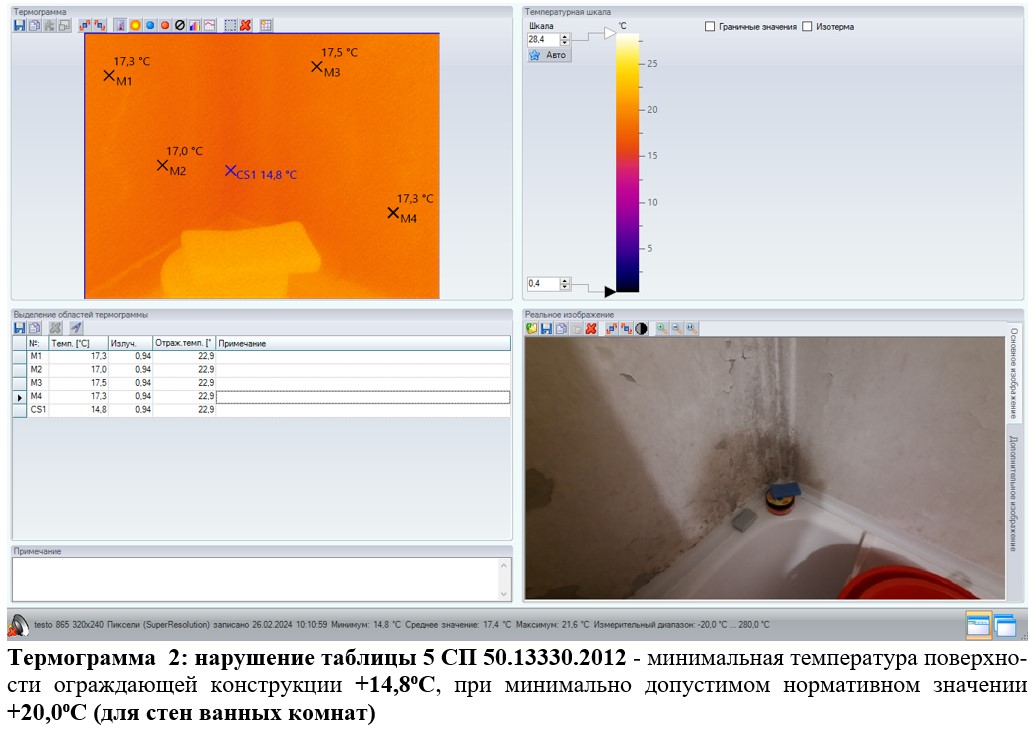

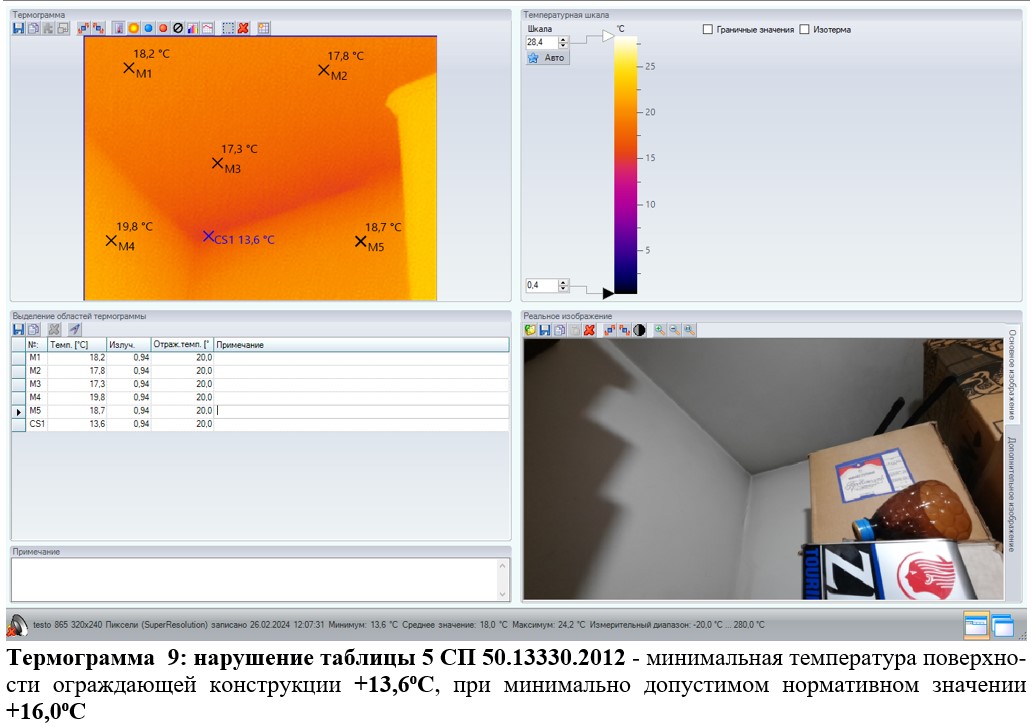

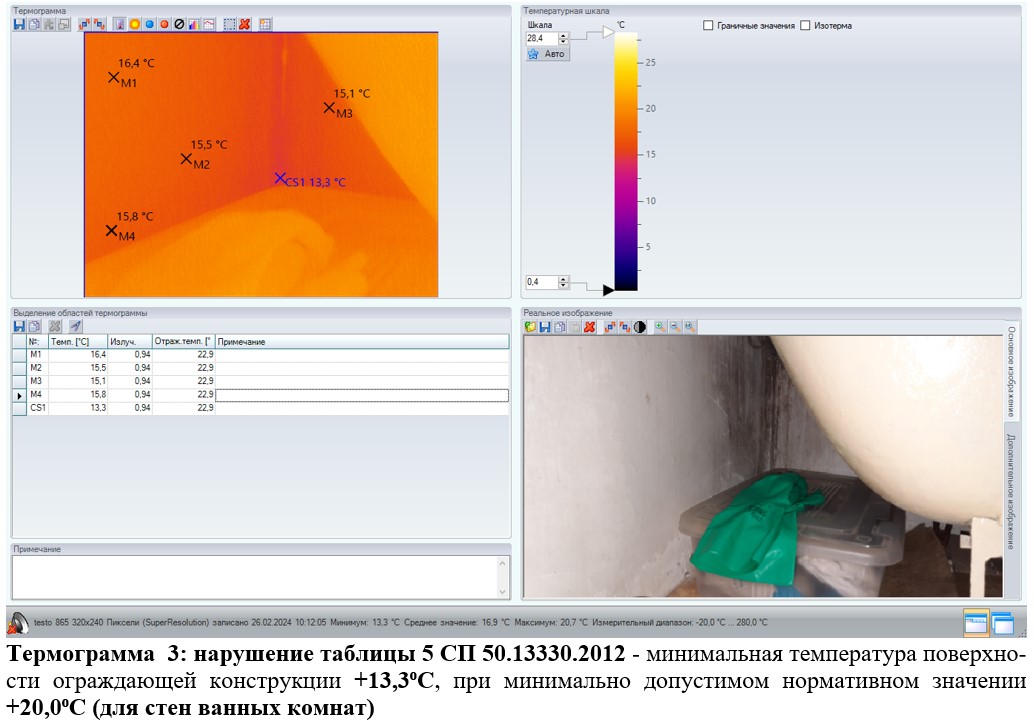

Данные тепловизионного исследования ограждающих конструкций
Исследование помещения №2: коридор
Данные тепловизионного исследования ограждающих конструкций
Исследование помещения №4: жилая комната

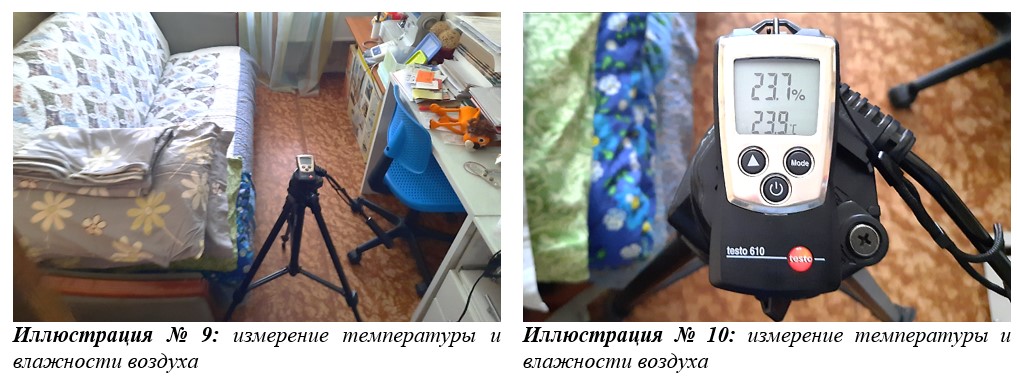

Определение показателей температуры и влажности окружающего воздуха:
|
Критерии |
Показатели |
|
Тип помещения: |
Жилая комната |
|
Температура воздуха в помещении: |
+23,9⁰С |
|
Влажность воздуха в помещении: |
23,7% |
Данные тепловизионного исследования ограждающих конструкций
Исследование помещения №1: прихожая
Данные тепловизионного исследования ограждающих конструкций

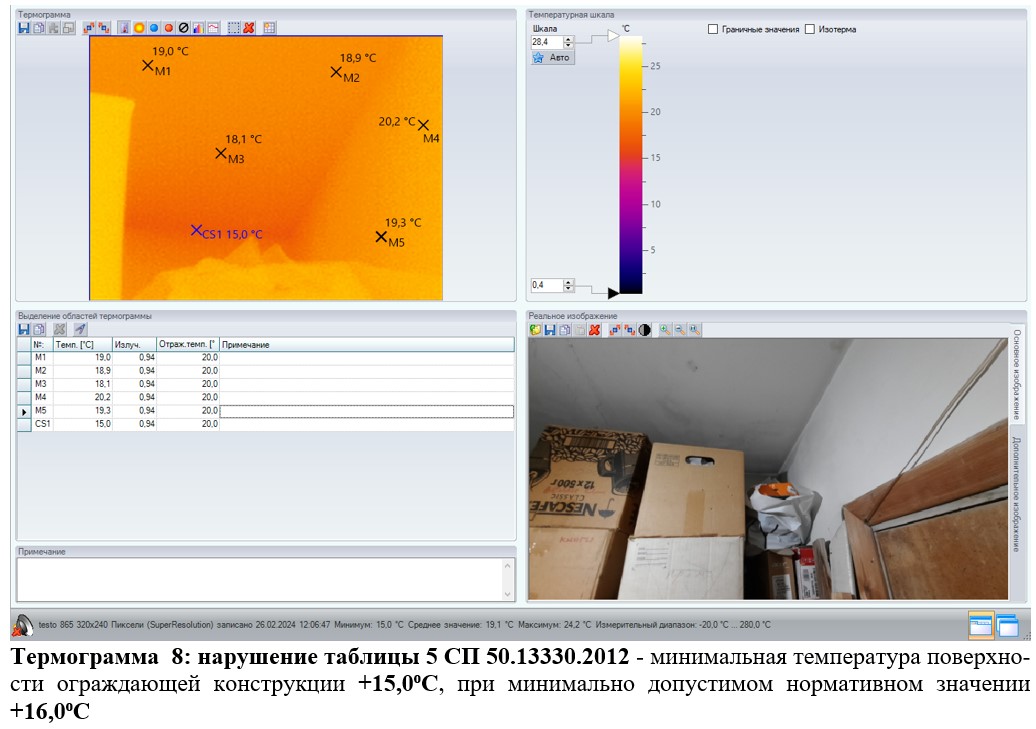

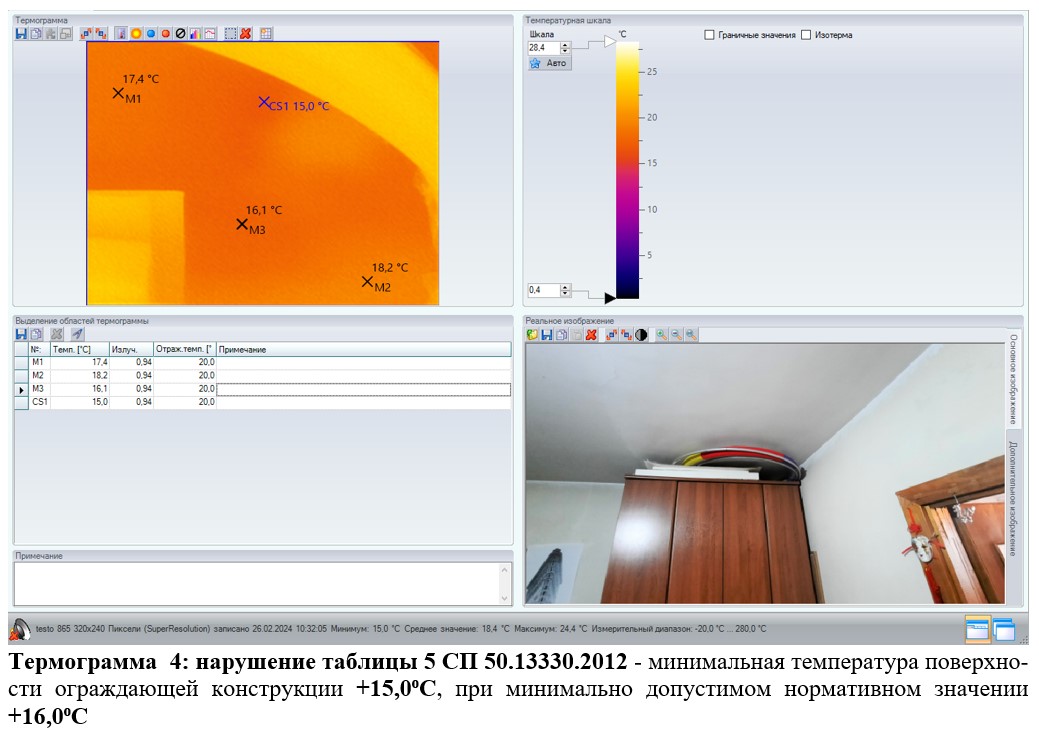

Вывод: на поверхности ограждающих конструкций с применением тепловизионного исследования зафиксированы температуры, с показателем ниже допустимых нормативных значений (смотреть термограммы).
Выявлено нарушение нормативных требований:
- статья 29 «Требования к микроклимату помещения» Федерального закона от 30.12.2009 №384-ФЗ «Технический регламент о безопасности зданий и сооружений»;
- требования таблицы 5 СП 50.13330.2012 «Тепловая защита зданий»,
- пункт 7.19 СП 54.13330.2022 «Здания жилые многоквартирные».
Исследование мест расположения коммуникаций

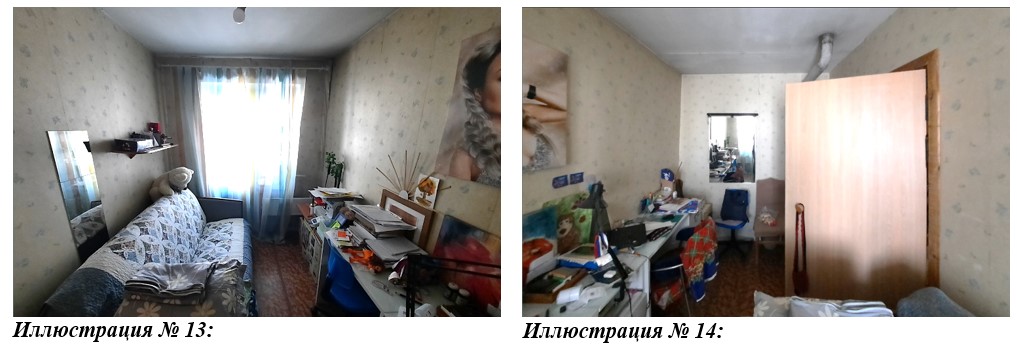

В жилой комнате №4 расположен внутренний водосток
В жилой комнате (помещение №4) расположена внутренняя канализация (в соответствии с пунктом 3.1.3 СП 30.13330.2020 «Внутренний водопровод и канализация зданий»[1]: «…внутренняя система водоотведения (внутренняя канализация) – система трубопроводов и устройств в границах внешнего контура здания и сооружений, ограниченная выпусками до первого смотрового колодца, обеспечивающая отведение сточных, дождевых и талых вод в сеть водоотведения соответствующего назначения поселения или городского округа, или предприятия…»).
В соответствии с пунктом 16.1 СП 30.13330.2020 «Внутренний водопровод и канализация зданий» данная система отведения дождевых и талых вод является внутренним водостоком: «…В зависимости от назначения здания и предъявляемых требований к сбору и отведению сточных вод следует предусматривать следующие системы внутренней канализации:
- бытовую - для отведения сточных вод от санитарных приборов и бытовой техники (унитазов, умывальников, ванн, душей, стиральных и посудомоечных машин);
- производственную - для отведения производственных сточных вод;
[1] Настоящий свод правил, СП 30.13330.2020 «Внутренний водопровод и канализация зданий», разработан в целях обеспечения требований Федерального закона от 30 декабря 2009 г. №384-ФЗ "Технический регламент о безопасности зданий и сооружений" [5] с учетом требований федеральных законов от 27 декабря 2002 г. №184-ФЗ "О техническом регулировании" [2], от 22 июля 2008 г. №123-ФЗ "Технический регламент о требованиях пожарной безопасности" [3], от 23 ноября 2009 г. N 261-ФЗ "Об энергосбережении и повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации" [4], от 7 декабря 2011 г. N 416-ФЗ "О водоснабжении и водоотведении" [6].
- дренажную - для отведения сточных вод от любого оборудования, в результате эксплуатации которого необходимо отведение условно чистых вод, а также для отведения огнетушащих веществ, пролитых при испытании или после тушения пожара в соответствии с СП 486.1311500;
- объединенную - для отведения бытовых и производственных сточных вод при условии возможности их совместного транспортирования и очистки;
- внутренние водостоки - для отведения дождевых и талых вод с кровли здания…».
Расположение внутреннего водостока в жилой комнате является нарушением пункта 18.11 СП 30.13330.2020 «Внутренний водопровод и канализация зданий»: «…Прокладка трубопроводов внутренней канализации не допускается:
- под потолком, у стен, в стенах и в полу жилых комнат, спальных помещений дошкольных образовательных организаций, гостиниц, больничных палат, врачебных кабинетов, обеденных залов, рабочих комнат административных зданий, залов заседаний, зрительных залов, библиотек, учебных аудиторий, электрощитовых и трансформаторных, пультов управления автоматики и производственных помещений, требующих особого санитарного режима…»

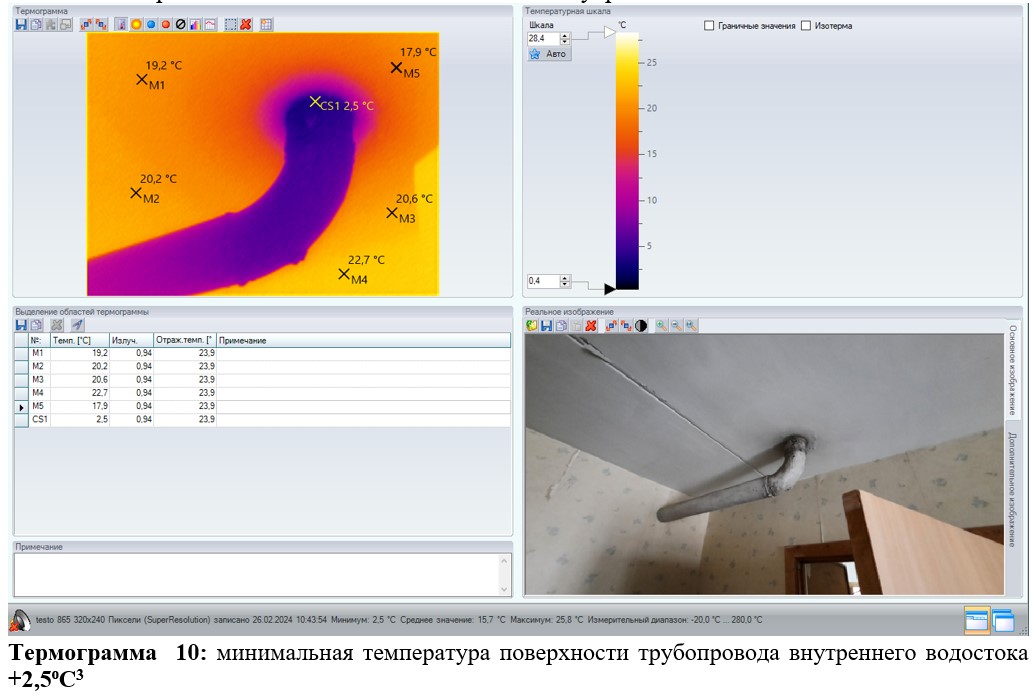

Была произведена тепловизионная съемка внутреннего водостока:

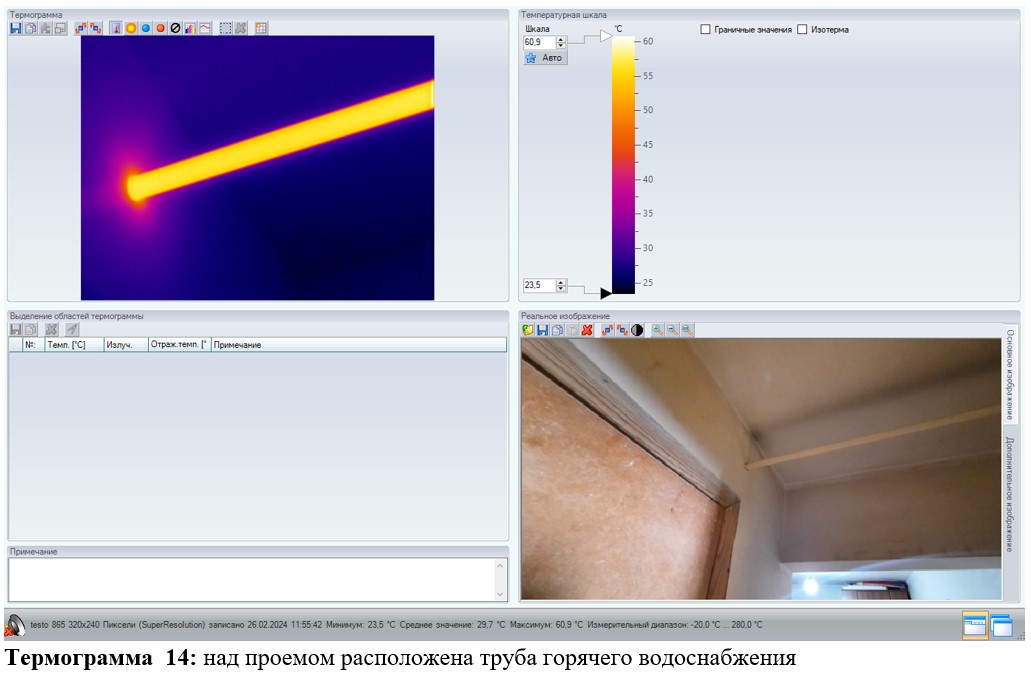

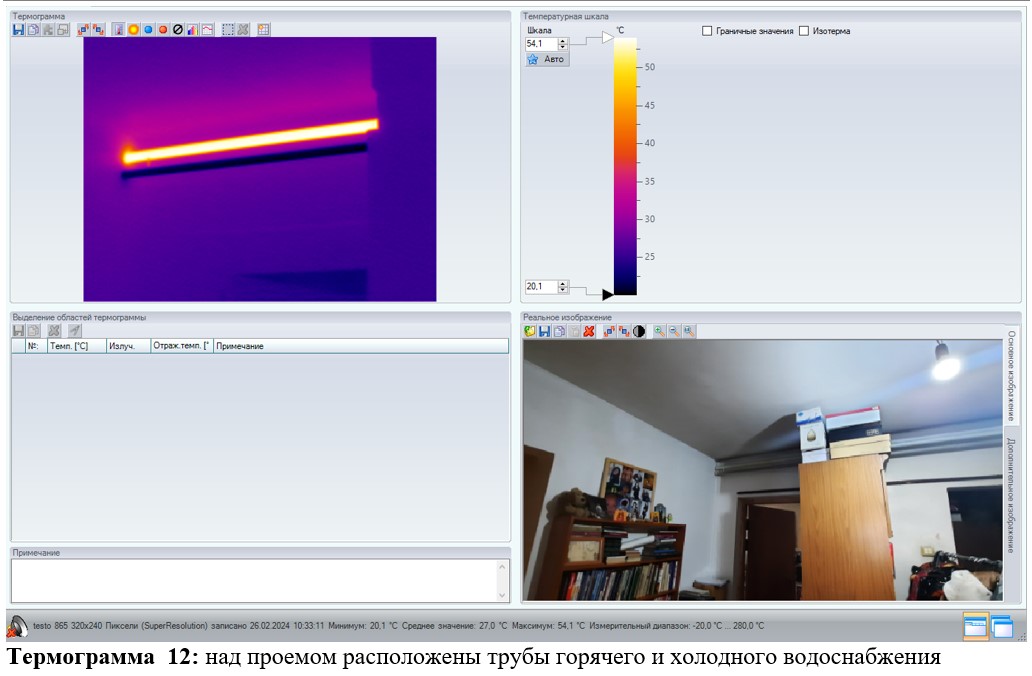

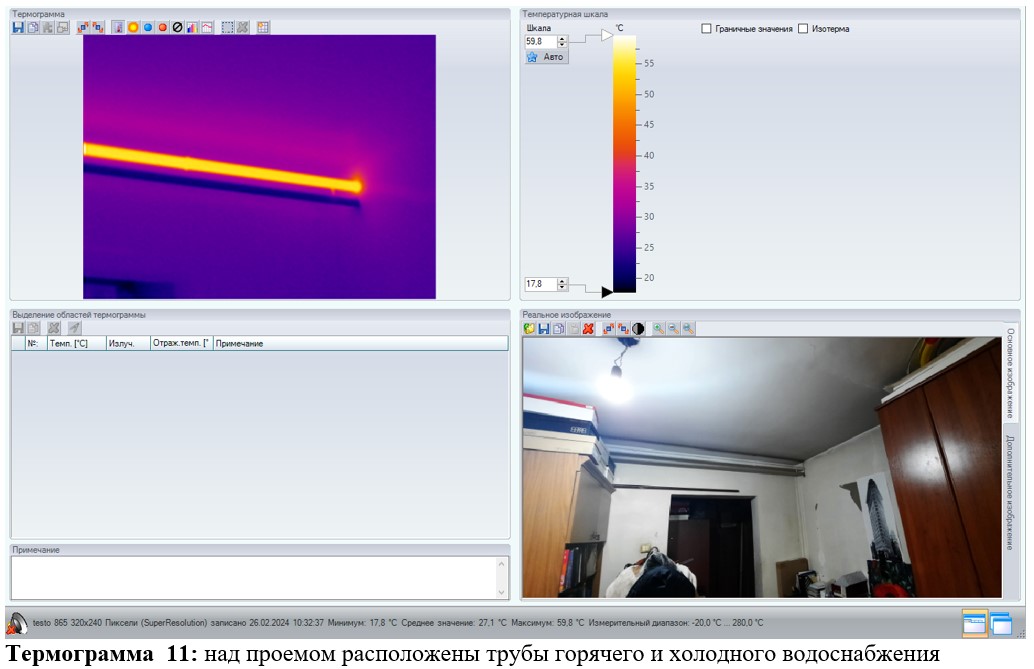

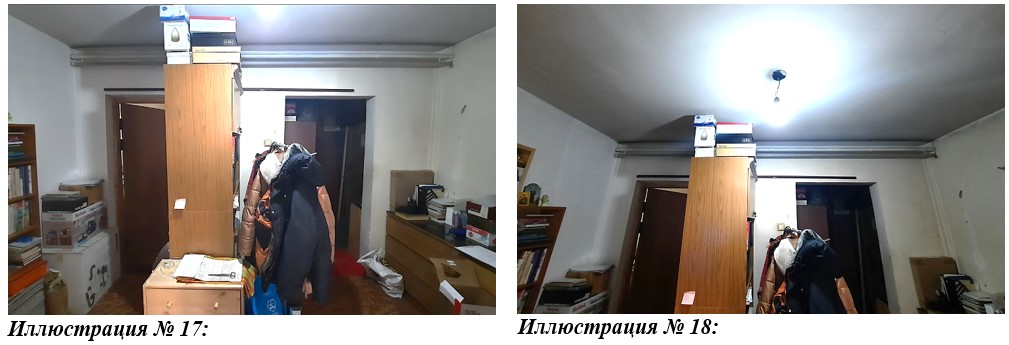

Над проемами в исследуемой квартире проложена разводящая сеть трубопровод горячего водоснабжения

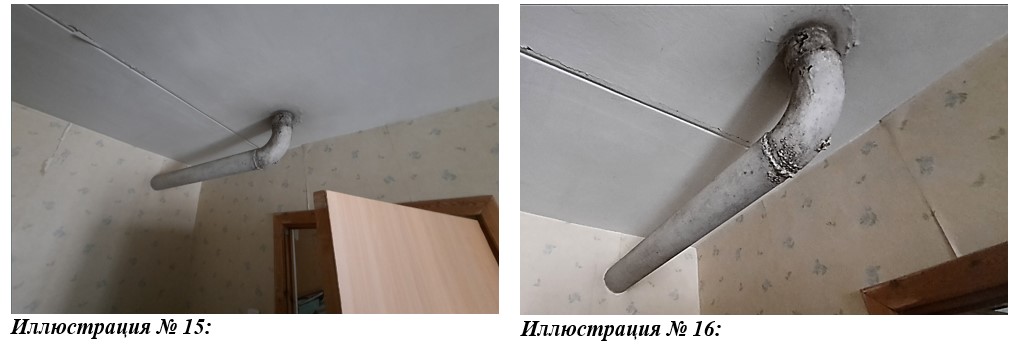

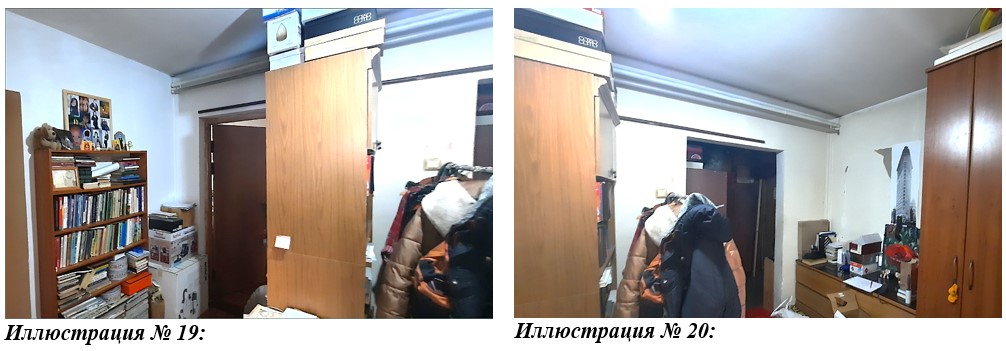

В коридоре (помещение №2) расположены трубы горячего и холодного водоснабжения над проемами (вход в жилую комнату №4 и выход в прихожую №10):

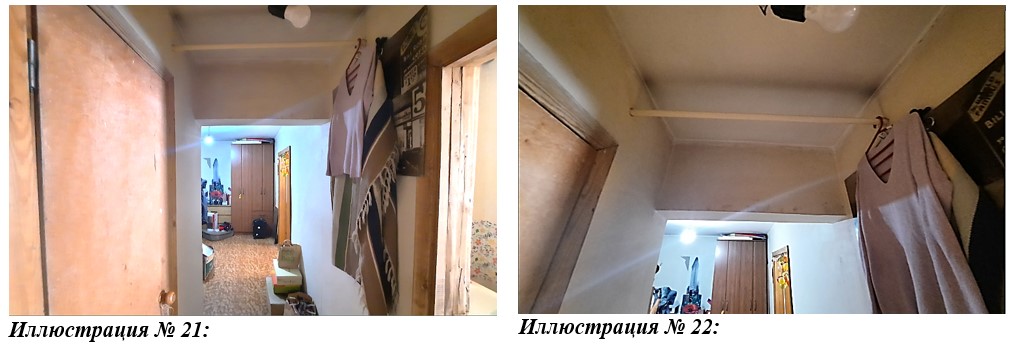

В коридоре (помещение №6) расположена труба горячего водоснабжения над проемом (выход в коридор №20:
Расположение труб горячего и холодного водоснабжения в коридорах исследуемой квартиры над проемами является нарушением пункта 8.9 СП 30.13330.2020 «Внутренний водопровод и канализация зданий»: «…Прокладку разводящих сетей водопровода холодной воды в жилых и общественных зданиях следует предусматривать в подпольях, подвалах, технических этажах и на "теплых" чердаках. В случае их отсутствия - в подпольных каналах на первом этаже совместно с трубопроводами отопления или под полом с устройством съемного перекрытия, а также по конструкциям зданий, по которым допускается открытая прокладка трубопроводов, или под потолком общего коридора.
Прокладку стояков и разводку внутреннего водопровода следует предусматривать в шахтах, открыто - по стенам душевых, кухонь, в монтажных нишах межквартирных коридоров с устройством специальных технических шкафов, обеспечивающих свободный доступ технического персонала к измерительным приборам и арматуре. Технические шкафы (включая лицевые панели) стояков входят в состав инженерного оборудования систем внутреннего водоснабжения и водоотведения зданий и должны быть включены в объем работ на строительство объекта.
В жилых зданиях с расположением этажных распределительных коллекторов в межквартирных коридорах допускается присоединение квартир к коллекторам холодной и горячей воды разводящими трубопроводами, проходящими в пространстве подшивного потолка общеквартирного коридора или в конструкции пола. При этом на присоединениях квартирных трубопроводов к коллекторам следует предусматривать запорную арматуру, обратные клапаны и приборы учета водопотребления. На присоединении коллекторов к стоякам следует устанавливать запорную арматуру, фильтр и этажный регулятор давления. Разводящие сети от коллекторов до квартир следует принимать с учетом обеспечения напора (давления) у приборов квартир согласно 8.21…» и пункт 10.1 СП 30.13330.2020 «Внутренний водопровод и канализация зданий»: «…Системы горячего водоснабжения следует проектировать с учетом требований, предъявляемых к системам водоснабжения согласно разделам 8 и 9…»
В соответствии с Федеральным законом от 7 декабря 2011 г. №416-ФЗ "О водоснабжении и водоотведении" статья 10. Обеспечение безопасной эксплуатации централизованных систем горячего водоснабжения, холодного водоснабжения и водоотведения, нецентрализованных систем горячего водоснабжения, холодного водоснабжения, пункт 2: «…Входящие в состав централизованных систем горячего водоснабжения, холодного водоснабжения и (или) водоотведения, нецентрализованных систем горячего водоснабжения, холодного водоснабжения здания и сооружения, включая сети инженерно-технического обеспечения, а также связанные с такими зданиями и сооружениями процессы проектирования (включая изыскания), строительства, монтажа, наладки, эксплуатации и утилизации (сноса) должны соответствовать требованиям Федерального закона от 30 декабря 2009 года N 384-ФЗ "Технический регламент о безопасности зданий и сооружений"…»
Расположение системы горячего водоснабжения открыто в межкомнатных коридорах над проемами, ведущими в жилые комнаты, является нарушением Федерального закона от 30 декабря 2009 г. №384-ФЗ «Технический регламент о безопасности зданий и сооружений», статьи 11. Требования безопасности для пользователей зданиями и сооружениями: «…Здание или сооружение должно быть спроектировано и построено, а территория, необходимая для использования здания или сооружения, должна быть благоустроена таким образом, чтобы в процессе эксплуатации здания или сооружения не возникало угрозы наступления несчастных случаев и нанесения травм людям – пользователям зданиями и сооружениями в результате скольжения, падения, столкновения, ожога, поражения электрическим током, а также вследствие взрыва…»
Исследование системы вентиляции
Ссылки на нормативную документацию
Федеральный закон от 30.12.2009 N 384-ФЗ "Технический регламент о безопасности зданий и сооружений"
Статья 20. Требования к обеспечению качества воздуха
- В проектной документации здания и сооружения с помещениями с пребыванием людей должны быть предусмотрены меры по:
1) ограничению проникновения в помещения пыли, влаги, вредных и неприятно пахнущих веществ из атмосферного воздуха;
2) обеспечению воздухообмена, достаточного для своевременного удаления вредных веществ из воздуха и поддержания химического состава воздуха в пропорциях, благоприятных для жизнедеятельности человека;
3) предотвращению проникновения в помещения с постоянным пребыванием людей вредных и неприятно пахнущих веществ из трубопроводов систем и устройств канализации, отопления, вентиляции, кондиционирования, из воздуховодов и технологических трубопроводов, а также выхлопных газов из встроенных автомобильных стоянок;
4) предотвращению проникновения почвенных газов (радона, метана) в помещения, если в процессе инженерных изысканий обнаружено их наличие на территории, на которой будут осуществляться строительство и эксплуатация здания или сооружения.
СП 23-101-2004 «Проектирование тепловой защиты зданий»
7.2 Основными параметрами, характеризующими расход тепловой энергии здания на нужды отопления, являются приведенный коэффициент теплопередачи через наружные ограждения здания Кmtr, Вт/(м2°С), и условный коэффициент теплопередачи Кminf, Вт/(м2°С), учитывающий теплопотери за счет инфильтрации и вентиляции. Приведенный коэффициент теплопередачи здания формируется теплозащитными свойствами всех элементов оболочки здания, включая все виды теплотехнических неоднородностей, создаваемых при проектировании ограждающих конструкций и формировании объемно-планировочного решения здания. Необходимый воздухообмен в здании обеспечивается степенью герметичности ограждающих конструкций здания, приточными отверстиями в ограждающих конструкциях здания, системой вытяжных устройств и предусмотренными в необходимых случаях системами механической вентиляции.
8.29 С целью организации требуемого воздухообмена следует предусматривать форточки в верхней части окон, специальные приточные отверстия (клапаны) в ограждающих конструкциях, щелевые приточные устройства в переплетах окон или рамах, воздухопроницаемые притворы согласно нормам СНиП 23-02. Все воздухоприточные устройства должны быть регулируемыми.
СП 54.13330.2022 «Здания жилые многоквартирные»
9.9 Система вентиляции должна поддерживать чистоту (качество) воздуха в помещениях и равномерность его распространения в соответствии с СП 60.13330.
Вентиляция может быть:
- с естественным притоком и удалением воздуха;
- комбинированной с естественным притоком и удалением воздуха с использованием механического побуждения;
- с механическим побуждением притока и удаления воздуха, в том числе совмещенной с воздушным отоплением, если параметры микроклимата и качество воздуха не могут быть обеспечены вентиляцией с естественным побуждением в течение года;
- смешанной с частичным использованием систем естественной вентиляции для притока или удаления воздуха, предусматриваемой в периоды года, когда параметры микроклимата и качество воздуха не могут быть обеспечены естественной вентиляцией, согласно СП 60.13330.
По заданию на проектирование допускается предусматривать рекуперацию тепла вытяжного воздуха в центральных и поквартирных децентрализованных приточно-вытяжных установках, а также возможность использования кухонных вытяжек со встроенными вентиляторами.
9.10 В жилых комнатах и кухне (кухне-столовой) в квартирах с естественной вентиляцией приток воздуха следует обеспечить через регулируемые оконные створки, фрамуги, форточки, клапаны или другие устройства, в том числе стеновые воздушные клапаны с регулируемым открыванием.
В жилых комнатах зданий, оборудованных механической вытяжной вентиляцией, независимо от наличия регулируемых оконных створок, фрамуг, форточек приток воздуха следует обеспечить через оконные или стеновые воздушные клапаны с регулируемым открыванием, а также через другие устройства (рекуператоры и т. п.).
В квартирах, проектируемых на территориях климатических районов строительства III и IV по СП 131.13330, расчетные параметры воздуха и кратность воздухообмена (в соответствии с требованиями 7.4) следует обеспечить одним или несколькими из следующих способов: устройством систем естественной вентиляции, механической приточно-вытяжной вентиляции, гибридной (естественно-механической) вентиляции, кондиционированием воздуха, сквозным или угловым проветриванием помещений квартир. При этом сквозное или угловое проветривание помещений односторонне ориентированных квартир допускается выполнять через лестничную клетку или через другие проветриваемые помещения общего пользования.
Установка индивидуального оборудования систем вентиляции и кондиционирования квартир в межквартирных коридорах и холлах не допускается.
9.11 Удаление воздуха следует предусматривать из кухонь (кухонь-столовых, кухонь-ниш), уборных (туалетов), ванных комнат (душевых), совмещенных санузлов. При этом следует предусматривать установку на вытяжных каналах и воздуховодах регулируемых вентиляционных решеток и клапанов.
При наличии клапанов допускается установка нерегулируемых вентиляционных решеток.
При проектировании кухонь-ниш следует предусматривать устройство механической вытяжной вентиляции в здании.
9.12 Воздух из помещений, в которых могут выделяться вредные вещества или неприятные запахи, должен удаляться непосредственно наружу и не попадать в другие помещения многоквартирного жилого здания, в том числе через вентиляционные каналы.
Конструктивные решения систем вентиляции не должны допускать перетоков воздуха между квартирами.
Объединение вентиляционных каналов из кухонь, уборных (туалетов), ванных комнат (душевых), совмещенных санузлов, кладовых для продуктов с вентиляционными каналами из помещений с газоиспользующим оборудованием и стоянок автомобилей не допускается.
В двери санузла следует предусматривать переточную решетку или зазор под дверью.
Постановление Госстроя РФ от 27 сентября 2003 г. №170 «Об утверждении Правил и норм технической эксплуатации жилищного фонда»
5.7.1. Расчетные температуры, кратности и нормы воздухообмена для различных помещений жилых домов должны соответствовать установленным требованиям. Естественная вытяжная вентиляция должна обеспечивать удаление необходимого объема воздуха из всех предусмотренных проектом помещений при текущих температурах наружного воздуха 5°С и ниже.
СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха»
3 Термины, определения и сокращения
7.1.3 Вентиляцию с механическим побуждением, в том числе с частичным использованием систем естественной вентиляции для притока или удаления воздуха (далее - смешанная вентиляция) следует предусматривать:
- если параметры микроклимата и качество воздуха не обеспечиваются вентиляцией с естественным побуждением в течение года;
- для помещений и зон без естественного проветривания.
7.1.12 При оборудовании жилых, общественных, административных и бытовых помещений естественной вытяжной вентиляцией, располагаемое давление и параметры сети следует рассчитывать на разность плотностей наружного воздуха с температурой 5°С и внутреннего воздуха с температурой для холодного периода года. Поступление наружного воздуха в помещения при этом следует предусматривать через специальные приточные устройства в наружных стенах или окнах, или через индивидуальные приточно-вытяжные устройства.
7.3.5 В помещениях жилых, общественных, административно-бытовых и производственных зданий приточный воздух следует подавать таким образом, чтобы обеспечивать требуемые параметры микроклимата в пределах обслуживаемой или рабочей зоны.
Приложение В
Минимальный расход наружного воздуха на одного человека
В.1 В таблице В.1 установлены нормы подачи наружного воздуха для людей, находящихся в помещении более 2 ч непрерывно.
Таблица В.1
|
Помещения |
Расход воздуха в помещениях, м3/ч |
|
|
с естественным проветриванием |
без естественного проветривания |
|
|
Производственные |
30 |
60 |
|
Общественные здания административного назначения* |
40 |
60 |
|
20** |
||
|
Жилые при общей площади квартиры на одного человека |
|
|
|
более 20 м2 |
30*** |
45 |
|
менее 20 м2 |
3 м3/ч на 1 м2 жилой площади |
- |
|
___________ * Расход наружного воздуха приведен для помещений кабинетов, офисов общественных зданий административного назначения. В других помещениях общественного назначения расход наружного воздуха следует принимать по требованиям соответствующих нормативных документов. ** Для помещений, в которых люди находятся не более 2 ч непрерывно (кинотеатры, театры и др.). *** Не менее 0,35 воздухообмена в час, определяемому по общему объему квартиры. |
||

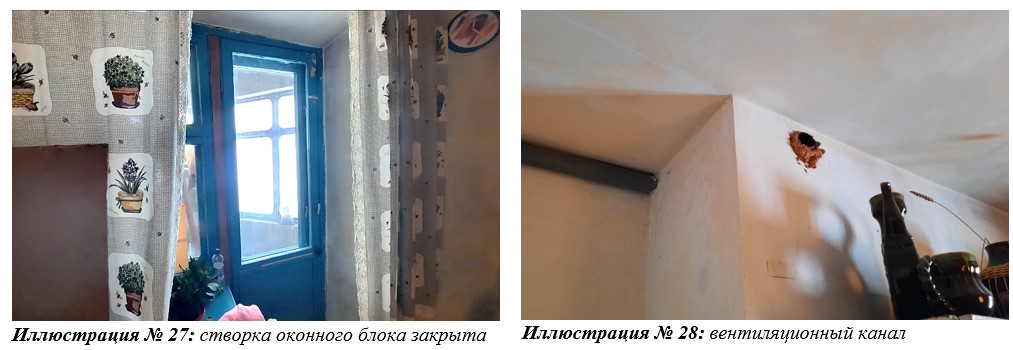

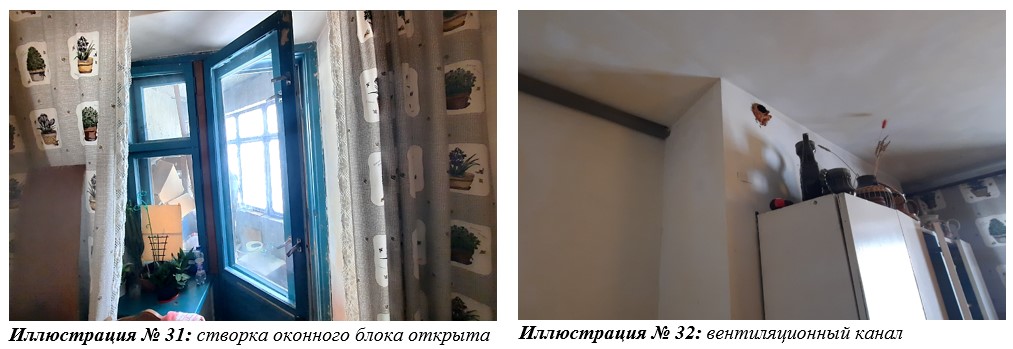

Исследование вентиляционного канала кухни

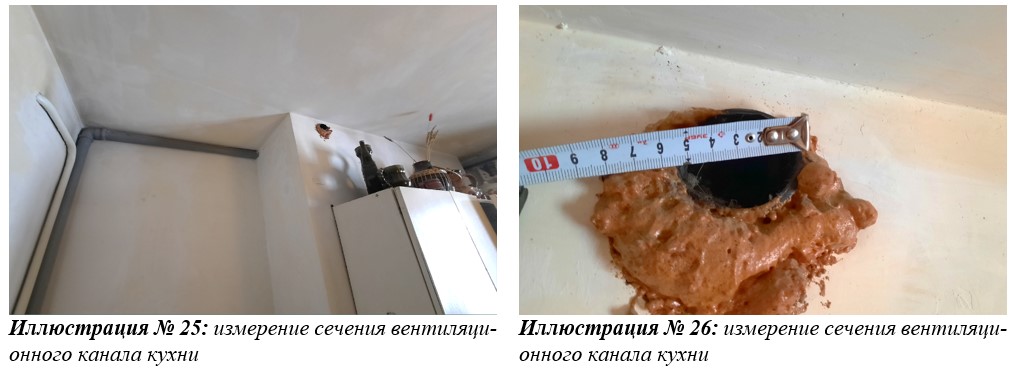

Сечение вентиляционного канала:
|
Критерии |
Показатели |
|
Вентиляционный канал (кухня) |
Ø 50 мм |

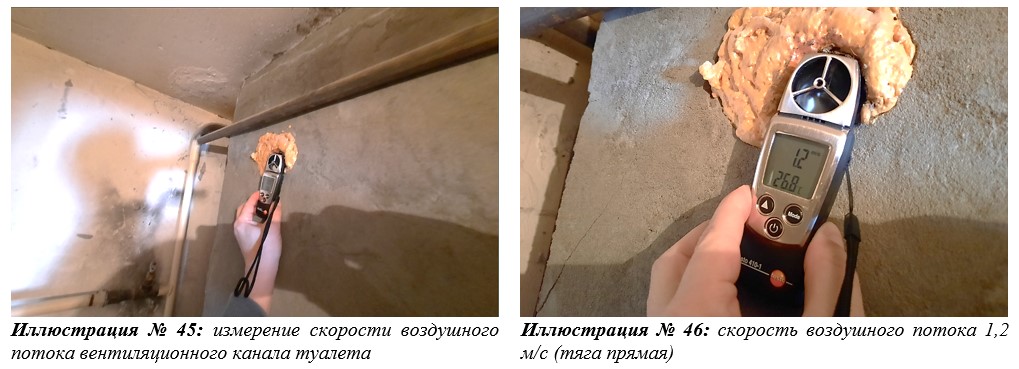

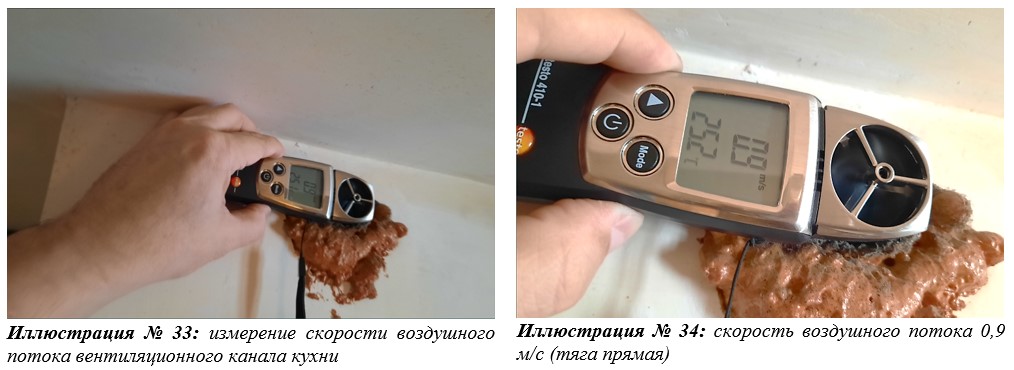

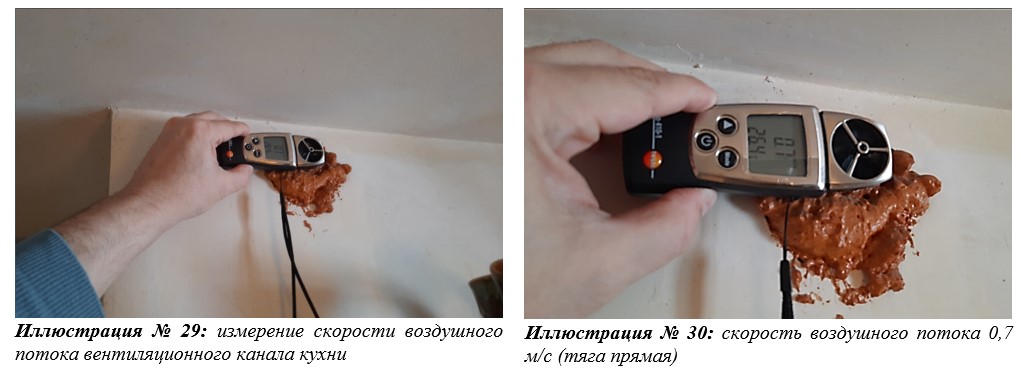

Измерение скорости воздушного потока вентиляционного канала кухни

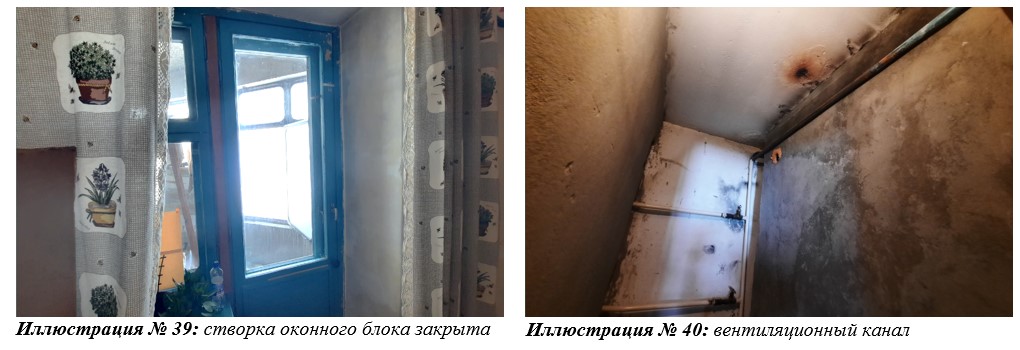

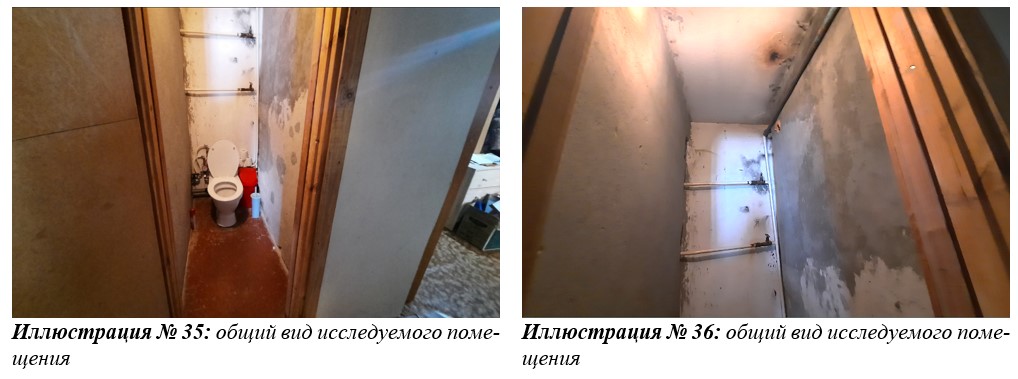

Исследование вентиляционного канала туалета

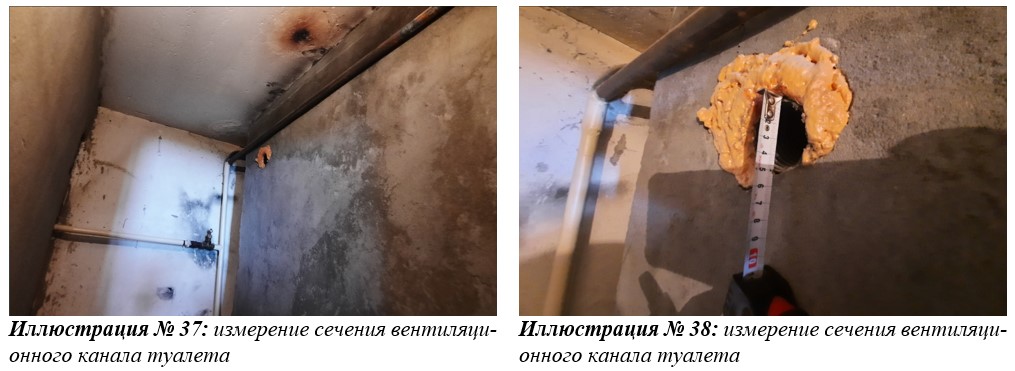

Сечение вентиляционного канала:
|
Критерии |
Показатели |
|
Вентиляционный канал (туалет) |
Ø 50 мм |

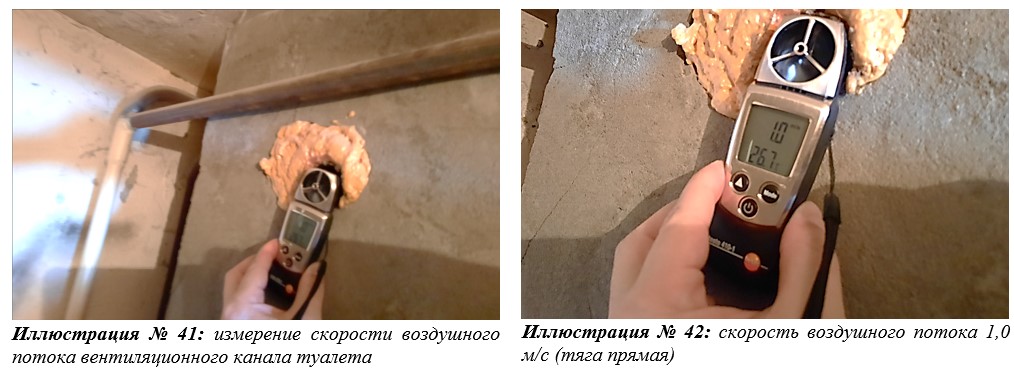

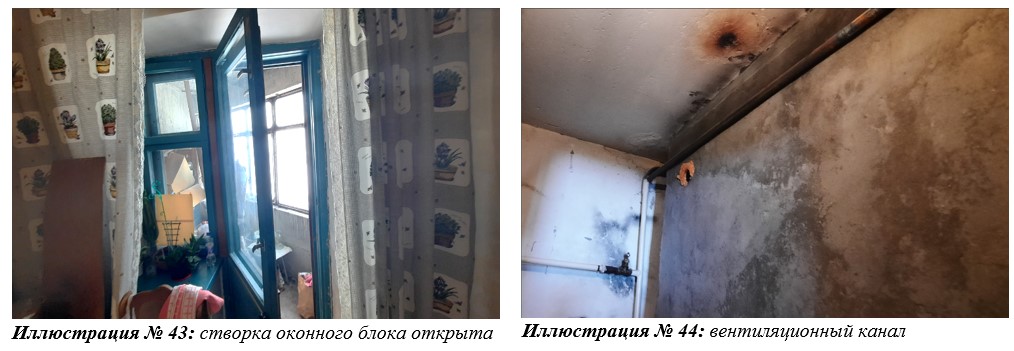

Измерение скорости воздушного потока вентиляционного канала туалета
Расчет воздухообмена в исследуемой квартире
Общая площадь квартиры составляет 60,6 м2. Объем квартиры будет составлять 60,6 м2 * 2,50 м = 151,50 м3. Минимальный воздухообмен для данной квартиры в час будет составлять:
Min = 151,50 м3 * 0,35 = 53,0 м3/час
Определим минимальный расход воздуха, по формуле расчета скорости воздушного потока в канале, представленной в справочниках под редакцией И.Г. Староверов и Р.В. Щекина в следующем виде:
L = 3600 * F * ϑ, где:
L — расход воздушных масс, м³/ч;
F — площадь поперечного сечения вентиляционных каналов равна:
- кухня: S = π * r2 = 3,14 * (0,025 м)2 = 0,002 м2;
- туалет: S = π * r2 = 3,14 * (0,025 м)2 = 0,002 м2.
ϑ — скорость воздушного потока на участке, м/с.
Расчет притока воздуха (створки оконных блоков закрыты):
L = 3600 * F * ϑ = 3600 сек. * 0,002 м2 * 0,7 м/с + 3600 сек. * 0,002 м2 * 0,9 м/с = 11,5 м3/час.
Расчет притока воздуха (створка оконного блока кухни открыта):
L = 3600 * F * ϑ = 3600 сек. * 0,002 м2 * 1,0 м/с + 3600 сек. * 0,002 м2 * 1,2 м/с = 15,8 м3/час.
Таблица 5: Обработка данных, полученных при замере скорости воздушных потоков
|
Квартира |
Вентиляционный канал |
Воздухообмен для данной квартиры, м3/час |
Минимальный (нормативный) воздухообмен для данной квартиры в час |
|
|
Створки оконных блоков закрыты |
Створка оконного блока кухни открыта |
|||
|
№219 |
Два канала |
11,5 м3/час |
15,8 м3/час |
53,0 м3/час |
Вывод: воздухообмен в квартире не соответствует нормативным требованиям.
Ответы на вопросы, поставленные перед специалистом
Вопрос 1: Соответствует ли квартира, расположенная в многоквартирном жилом доме по адресу: Новосибирская область, г. Новосибирск, ул. ..., д. ..., кв. ..., требованиям строительно-технических и санитарно-гигиенических норм и правил Федерального закона от 30.12.2009 №384-ФЗ «Технический регламент о безопасности зданий и сооружений»?
Ответ: при исследовании ограждающих конструкций и коммуникаций квартиры, расположенной по адресу: Новосибирская область, г. Новосибирск, ул. ..., д. ..., кв. ..., выявлены множественные нарушения строительно-технических и санитарно-гигиенических норм и правил Федерального закона от 30.12.2009 №384-ФЗ «Технический регламент о безопасности зданий и сооружений»:

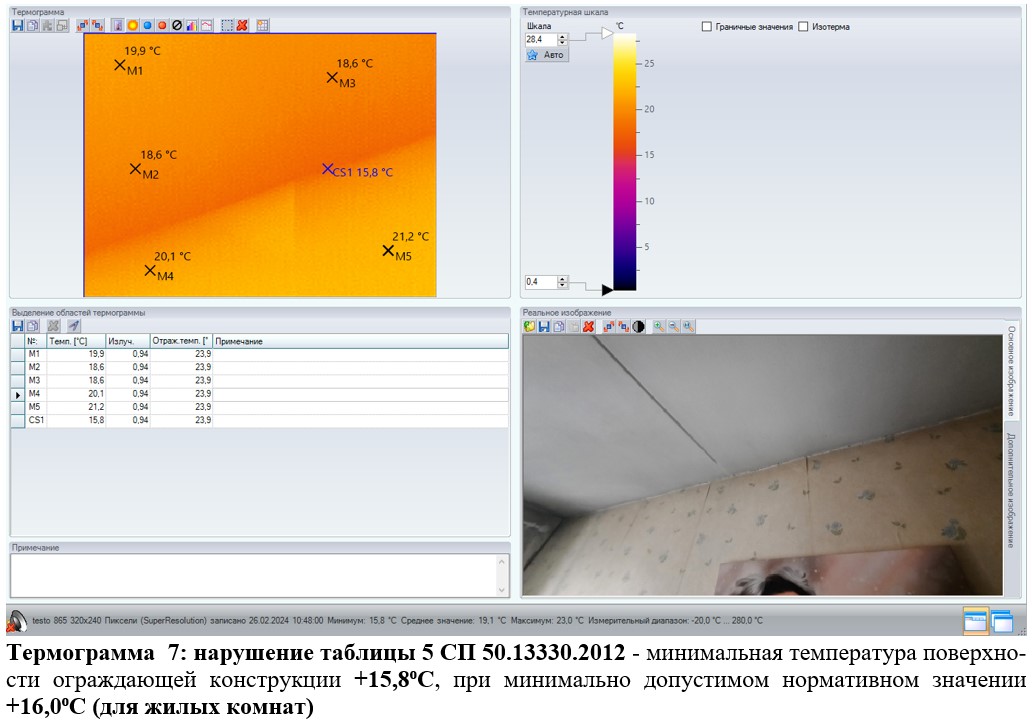

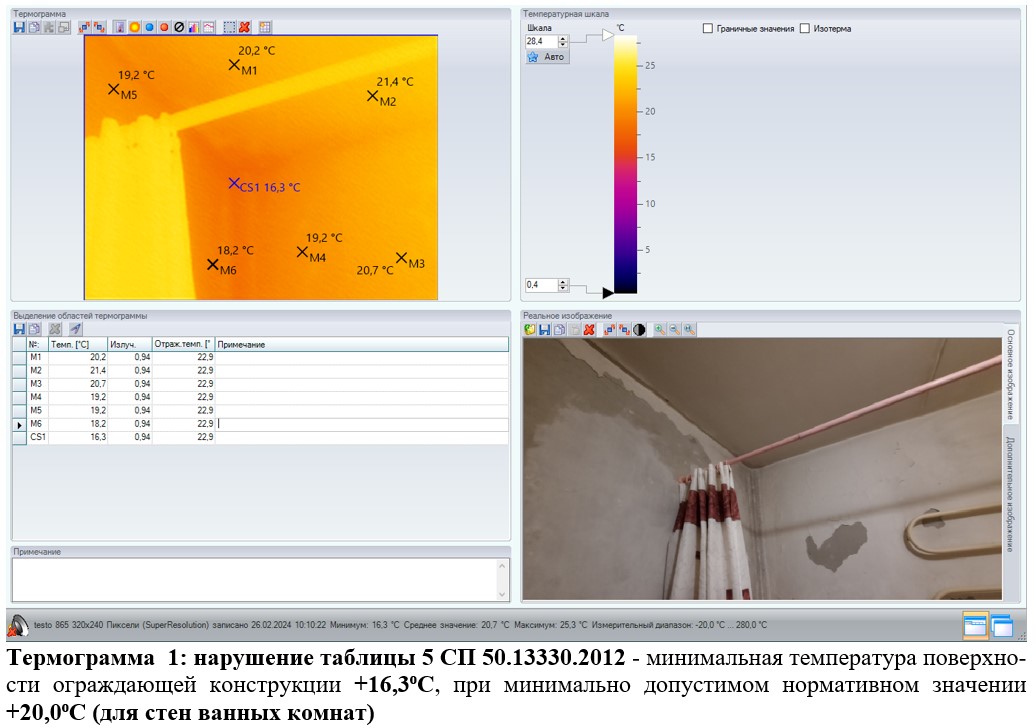

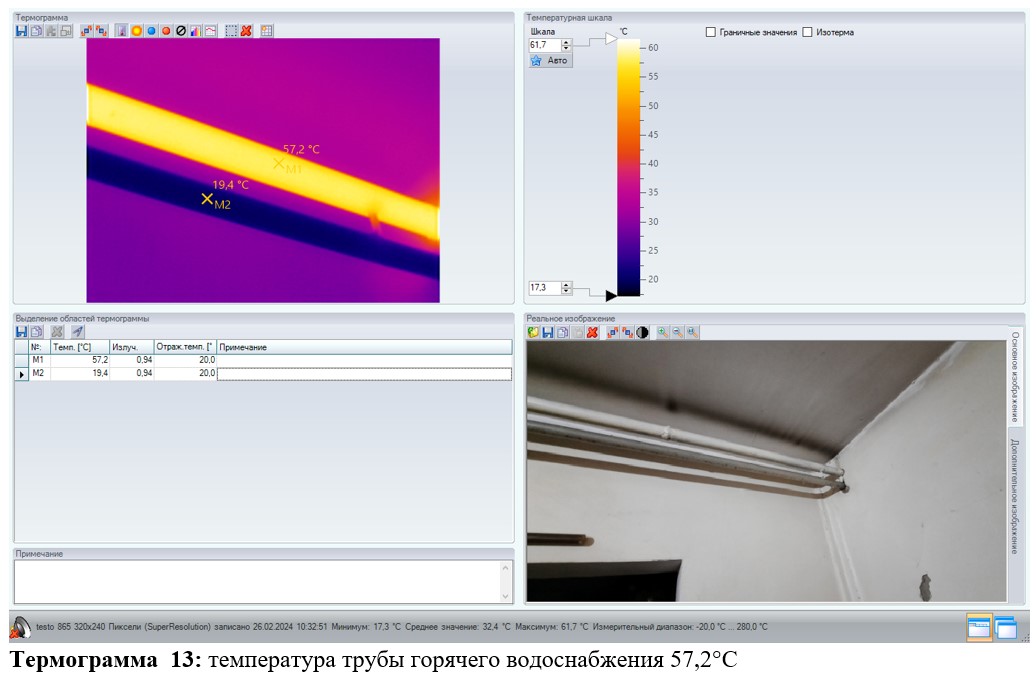

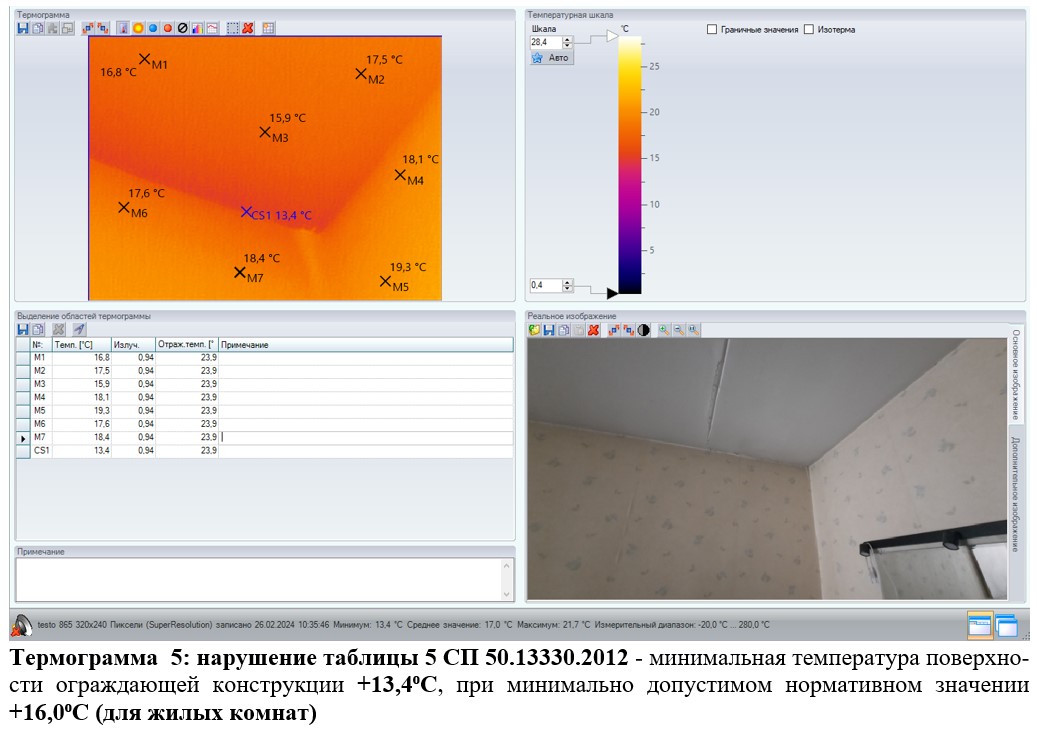

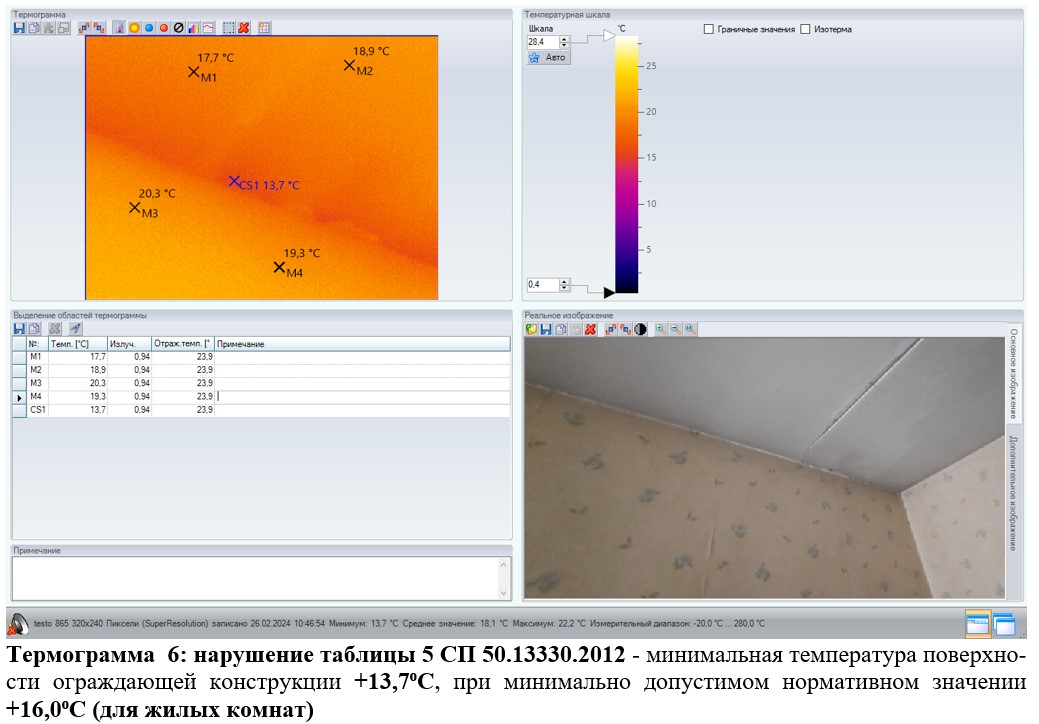

- Тепловизионное исследование ограждающих конструкций: на поверхности ограждающих конструкций с применением тепловизионного исследования зафиксированы температуры, с показателем ниже допустимых нормативных значений (смотреть термограммы в исследовательской части). Выявлено нарушение следующих нормативных требований:
- статья 29 «Требования к микроклимату помещения» Федерального закона от 30.12.2009 №384-ФЗ «Технический регламент о безопасности зданий и сооружений»;
- требования таблицы 5 СП 50.13330.2012 «Тепловая защита зданий»,
- пункт 7.19 СП 54.13330.2022 «Здания жилые многоквартирные».
- Вентиляционная система в исследуемой квартире, расположенной по адресу: Новосибирская область, г. Новосибирск, ул. ..., д. ..., кв. ..., находится в нерабочем состоянии (воздухообмен квартиры не соответствует нормативным требованиям), что нарушает требования пункта 2 Статья 20. Требования к обеспечению качества воздуха Федерального закона от 30.12.2009 N 384-ФЗ "Технический регламент о безопасности зданий и сооружений";
- Расположение внутреннего водостока в жилой комнате №4 (схема 1) является нарушением пункта 18.11 СП 30.13330.2020 «Внутренний водопровод и канализация зданий» (настоящий свод правил разработан в целях обеспечения требований Федерального закона от 30 декабря 2009 г. №384-ФЗ "Технический регламент о безопасности зданий и сооружений");
- Расположение трубопровода холодного и горячего водоснабжения открыто в межкомнатных коридорах №2 и №6 (схема 1) над проемами, ведущими в жилые комнаты, является нарушением статьи 11 Федерального закона от 30 декабря 2009 г. №384-ФЗ «Технический регламент о безопасности зданий и сооружений», пунктов 8.9 и 10.1 СП 30.13330.2020 «Внутренний водопровод и канализация зданий» (настоящий свод правил разработан в целях обеспечения требований Федерального закона от 30 декабря 2009 г. №384-ФЗ "Технический регламент о безопасности зданий и сооружений").
