Исследование двух оконных блоков и дверного блока, отапливаемой веранды

Вопросы, поставленные перед специалистом

Вопрос 1: Определить соответствие двух оконных блоков и один дверной блок, отапливаемой веранды, расположенной по адресу: г. Кемерово, СНТ «...», участок ..., требованиям нормативно-технической документации.

Вопрос 2: При несоответствии двух оконных блоков и одного дверного блока, отапливаемой веранды, расположенной по адресу: г. Кемерово, СНТ «...», участок ..., требованиям нормативно-технической документации, определить сметную стоимость ремонтно-восстановительных работ.

Нормативная база

ГОСТ 30673-2013 "Профили поливинилхлоридные для оконных и дверных блоков. Технические условия"

3 Термины и определения

3.1 профиль: Изделие, изготовленное способом экструзии, с заданными размерами и формой сечения.

3.2 главный профиль: Профиль, основное назначение которого состоит в обеспечении прочностных характеристик оконных и дверных блоков (профили коробок, створок, импостов и др.).

3.3 вспомогательный профиль: Профиль, назначение которого не состоит в обеспечении прочностных характеристик оконных и дверных блоков (штапики, соединительные, расширительные, подставочные профили, наличники, декоративные накладки и др.).

3.4 соединительный профиль: Вспомогательный профиль (или комплект профилей), обеспечивающий соединение (в том числе угловое) оконных (дверных) блоков.

3.10 лицевая стенка профиля: Стенка профиля, которая видна в смонтированном оконном или дверном блоке при закрытых створках.

3.19 коэкструзия: Способ совмещенной (одновременной) экструзии, обеспечивающий выход из экструдера профиля, состоящего из двух и более разнородных материалов (сырьевых композиций).

3.22 профильная система: Комплект главных и вспомогательных профилей, определяющих конструктивную систему оконных (дверных) блоков.

3.25 ламинирование (кашированиие): Нанесение на преимущественно лицевые поверхности ПВХ-профиля покрытия в виде декоративной пленки.

4 Технические требования

4.1 Основные типы

4.1.7 По цвету поверхностей стенок, вариантам экструзии и типу покрытия профили подразделяют на следующие:

- белого цвета, окрашенные в массе;

- белого цвета, с декоративным покрытием методом ламинации;

- белого цвета с лицевым покрытием, изготовленным методом коэкструзии;

- цветные профили, окрашенные в массе;

- цветные профили с декоративным покрытием, изготовленным методом ламинации;

- цветные профили с лицевым покрытием, изготовленным методом коэкструзии.

4.2 Показатели и характеристики

4.2.8 Показатели внешнего вида профилей: цвет, блеск, качество поверхностей - должны соответствовать цвету, блеску и качеству поверхностей образцов-эталонов.

Цвет всех поверхностей профиля должен быть однотонным, без цветовых пятен, включений и разнотонности, если это не предусмотрено типом покрытия.

Дефекты на лицевых поверхностях: риски, раковины, вздутия, царапины, трещины, пузырьки и т. д., видимые невооруженным глазом, не допускаются.

На нелицевых поверхностях изделий допускаются незначительные дефекты экструзии: полосы, риски, разнотонность цвета и т.д., не влияющие на эксплуатационные и механические характеристики профилей.

4.2.12 Профили должны быть стойкими к длительным климатическим и эксплуатационным воздействиям (в том числе к слабоагрессивным кислотному, щелочному и соляному воздействию). Долговечность профилей, определяемая по ГОСТ 30973, должна быть не менее 40 условных лет эксплуатации для белых профилей, а для цветных - не менее 20 условных лет.

ГОСТ 30674-99 "Блоки оконные из поливинилхлоридных профилей. Технические условия"

4 Классификация и условное обозначение

4.1 Изделия классифицируют по ГОСТ 23166, а также по вариантам конструктивного исполнения и виду отделки лицевых поверхностей ПВХ профилей.

По вариантам конструктивного исполнения ПВХ профилей оконные блоки подразделяют на изделия с одно-, двух-, трех-, четырех и более камерными профилями.

По виду отделки лицевых поверхностей изделия подразделяют на:

белого цвета, окрашенные в массе;
отделанные декоративной пленкой (ламинированные);
с коэкструдированным лицевым покрытием.

5 Технические требования

5.3 Характеристики

5.3.5 Внешний вид изделий: цвет, глянец, допустимые дефекты поверхности ПВХ профилей (риски, царапины, усадочные раковины и др.) должен соответствовать образцам-эталонам, утвержденным руководителем предприятия - изготовителя изделий.

Сварные швы не должны иметь поджогов, непроваренных участков, трещин. Изменение цвета ПВХ профилей в местах сварных швов после их зачистки не допускается.

6 Правила приемки

6.4 Приемочный контроль качества готовой продукции проводят поштучно, методом сплошного контроля. При этом проверяют:

внешний вид изделий;
отклонения размеров зазоров под наплавом;
провисание открывающихся элементов;
отклонение размера расстояния между наплавами створок;
наличие и места расположения отверстий;
работу оконных приборов и петель;
наличие защитной пленки на лицевых поверхностях.

Готовые изделия, прошедшие приемочный контроль, маркируют. Изделия, не прошедшие приемочный контроль хотя бы по одному показателю, бракуют.

6.5 Изделия должны проходить контрольные приемо-сдаточные испытания, проводимые службой качества предприятия-изготовителя не реже одного раза в смену. При этом контролируют:

отклонения номинальных размеров и прямолинейности кромок;
прочность угловых соединений;
требования к установке подкладок под стеклопакеты;
требования к установке уплотняющих прокладок;
требования к установке усилительных вкладышей;
расположение и функционирование оконных приборов;
требования к качеству сварных швов;
требования к внешнему виду и наличию защитной пленки;
требования к размерам, числу и расположению функциональных отверстий;
требования к маркировке и упаковке.

Испытания проводят на трех образцах.

В случае отрицательного результата испытаний хотя бы по одному показателю проводят повторную проверку качества изделий на удвоенном числе образцов по показателю, имевшему отрицательный результат испытаний. При повторном обнаружении несоответствия показателя установленным требованиям, контролируемую и последующую партии изделий подвергают сплошному контролю (разбраковке). При положительном результате сплошного контроля возвращаются к установленному порядку приемо-сдаточных испытаний.

В случае отрицательного результата испытаний по показателю прочности угловых соединений проводят повторные испытания на удвоенном числе образцов. При неудовлетворительном результате повторных испытаний партию бракуют, а производство изделий останавливают до устранения причины брака.

7 Методы контроля

7.2.4 Внешний вид и цвет изделий (в том числе в местах сварных швов) оценивают путем сравнения с образцами-эталонами, утвержденными в установленном порядке.

Разность цвета, глянца и дефекты поверхности, различимые невооруженным глазом с расстояния (0,6-0,8) м при естественном освещении не менее 300 лк, не допускаются.

ГОСТ 15467-79 «Управление качеством продукции. Основные понятия. Термины и определения»

Термины и определения

п. 37: Годная продукция – продукция, удовлетворяющая всем установленным требованиям;

п. 38: Дефект – каждое отдельное несоответствие продукции установленным требованиям;

п. 40: Дефектное изделие – изделие, имеющее хотя бы один дефект;

п. 41: Явный дефект – дефект, для выявления которого в нормативной документации, обязательной для данного вида контроля, предусмотрены соответствующие правила, методы и средства;

п. 42: Скрытый дефект – дефект, для выявления которого в нормативной документации, обязательной для данного вида контроля, не предусмотрены соответствующие правила, методы и средства;

п. 43: Критический дефект – дефект, при наличие которого использование продукции по назначению практически невозможно или не допустимо;

п. 44: Значительный дефект – дефект, который существенно влияет на использование продукции по назначению и (или) на её долговечность, но не является критическим;

п. 45: Малозначительный дефект – дефект, который существенно не влияет на использование продукции по назначению и её долговечность;

п. 46: Устранимый дефект – дефект, устранение которого технически возможно и экономически целесообразно;

п. 47: Неустранимый дефект – дефект, устранение которого технически не возможно или экономически не целесообразно.

ГОСТ 20.39.108-85 «Комплексная система общих технических требований. Требования по эргономике, обитаемости и технической эстетике. Номенклатура и порядок выбора»

1.4. Требования технической эстетики устанавливают в виде требований по обеспечению художественно-конструкторского проектирования изделия (группы изделий) с целью оптимальной реализации в структуре и форме изделий функциональных, технико-конструктивных, эргономических и эстетических требований, а также в виде эстетических требований к характеристикам внешнего строения конкретного изделия с целью достижения высокого уровня художественной выразительности, рациональности формы и целостности композиции изделий и интерьеров обитаемых помещений.

Эстетические требования должны соответствовать эргономическим требованиям и дополнять их в части создания на рабочих местах и в обитаемых помещениях функционального, психологического и бытового комфорта, улучшающего эксплуатационные (потребительские) свойства изделия.

1.5. Требования технической эстетики должны обеспечивать:

достижение высокого уровня эксплуатационных (потребительских) свойств изделий и их составных частей, управляемых, обслуживаемых и используемых оператором (потребителем) или влияющих на эффективность деятельности (эффективность восстановления работоспособности) операторов в окружающей предметной среде;
выявление типологии объектов разработки с выделением основных видов и типов изделий по "человеческому фактору" с целью достижения высокоэффективных контактов оператора (потребителя) с изделиями соответствующих типологических групп;
установление важнейших пространственно-компоновочных решений, поэлементных и блочно-функциональных членений с таким расчетом, чтобы эти элементы и образцы (базовые модели, базовые модификации) давали необходимое разнообразие комбинаций, отвечающих задачам оптимизации функциональных процессов и создание комфортных условий деятельности оператора;
проведение типизации и унификации элементов, приводящее к разработке типоразмерных рядов изделий с использованием средств и методов технической эстетики;
проведение цветофактурного эталонирования материалов и покрытий с целью создания их систем с типизированными цветофактурными характеристиками и функциональными свойствами, позволяющими получать необходимое для выполнения поставленных целей (маскировки, имитации и т.п.) разнообразие решений.

Применительно к конкретным изделиям (группам однородных изделий) и обитаемым помещениям (видам помещений) требования технической эстетики (эстетические требования) должны обеспечивать:

достижение заданных эстетических показателей качества изделий и обитаемых помещений;
отражение во внешнем строении изделия и элементах этого строения закономерностей, присущих конструкции изделия и его составных частей, их назначения, состояния и способов действия с ними;
соответствие внешнего строения изделия условиям эксплуатации и обслуживания изделий;
создание изделия на единых типовых художественно-конструкторских и конструкторско-технологических решениях наиболее экономичными способами;
единство внешнего строения изделий, применяющихся совместно, а также элементов внешнего строения одного изделия, выраженное в наличии общих стилеобразующих признаков, гармоничности и единства цветографического решения;
возможность вариантных компоновок комплексов изделий с сохранением композиционной стройности внешнего строения;
улучшение восприятия пространства в замкнутых объемах и нейтрализацию неблагоприятных ощущений у оператора в процессе эксплуатации изделия и отдыха;
создание контрастов интерьеров рабочих зон и зон (помещений) отдыха, соответствующих степени и характеру нагрузки на оператора

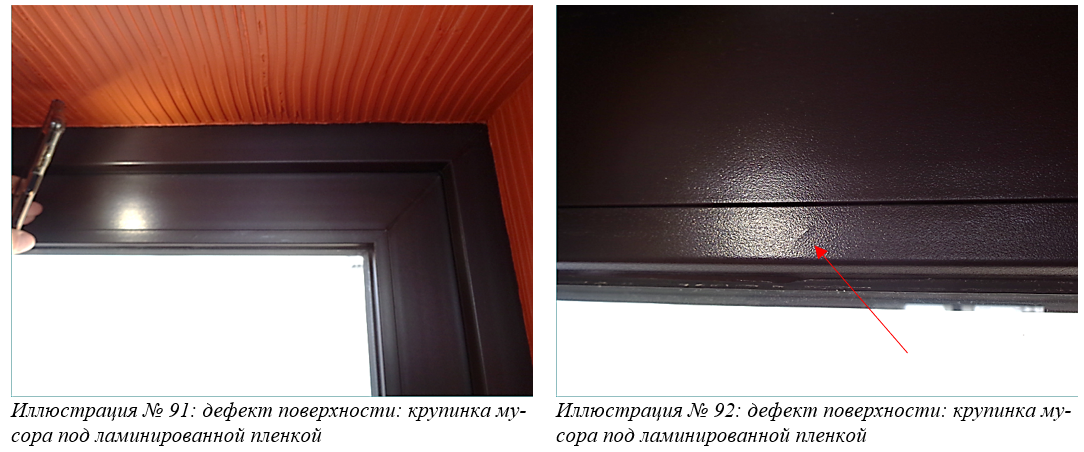

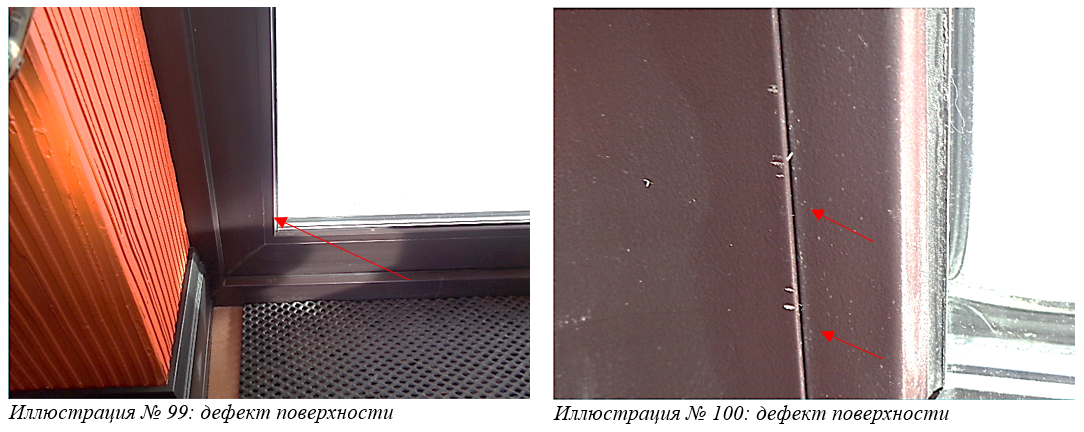

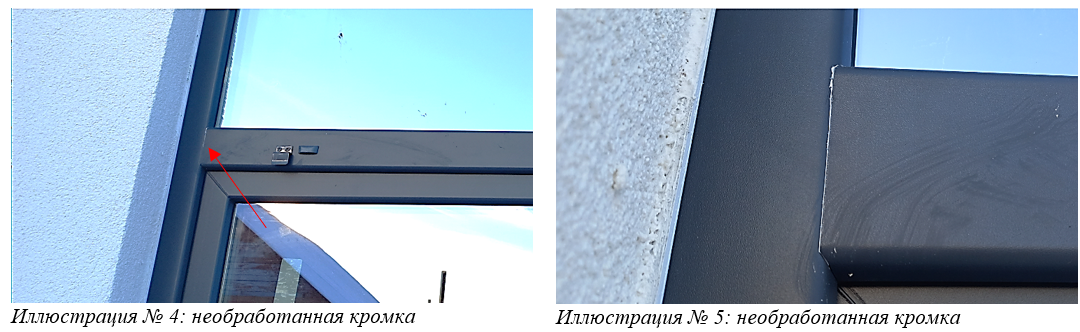

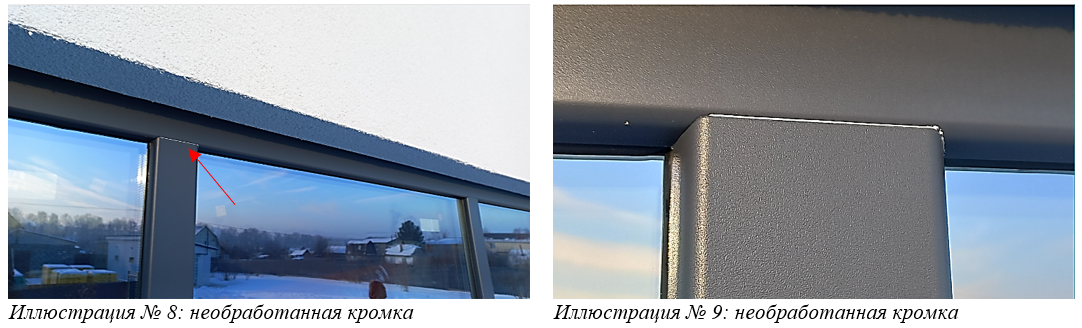

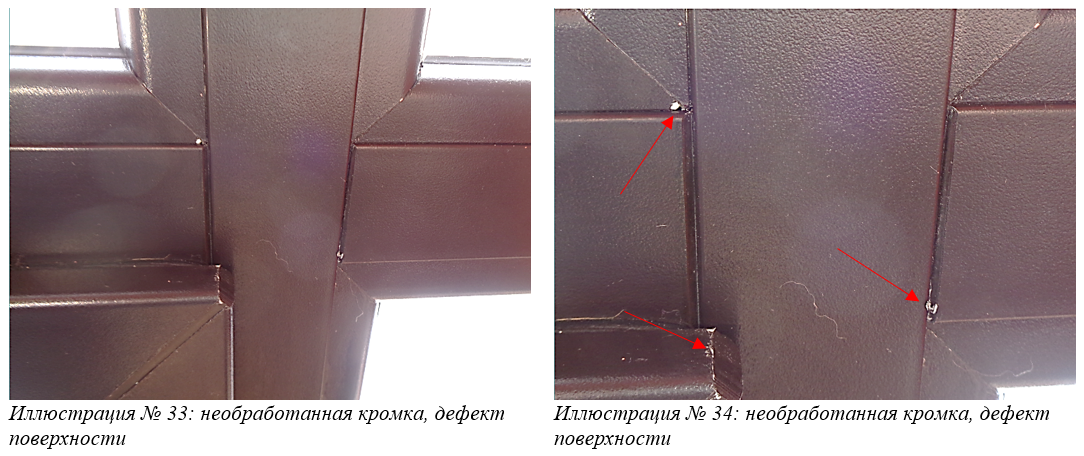

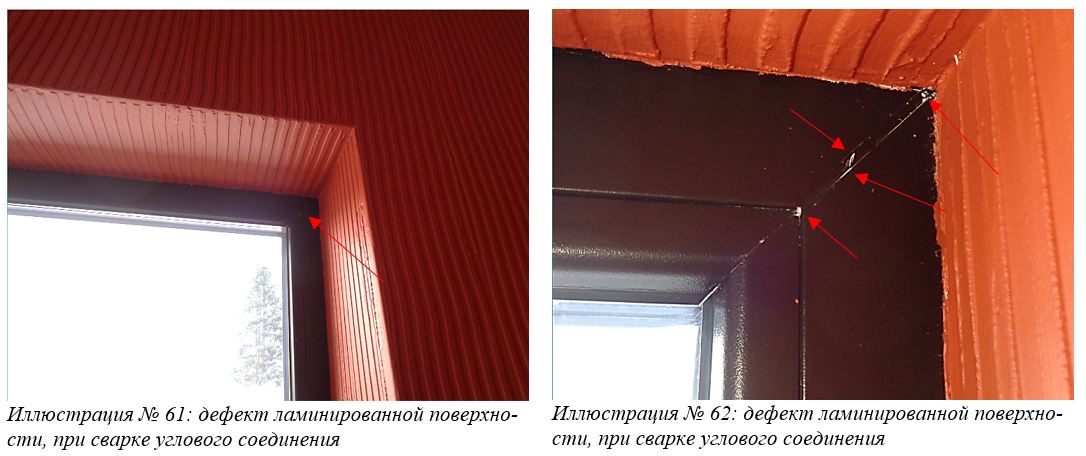

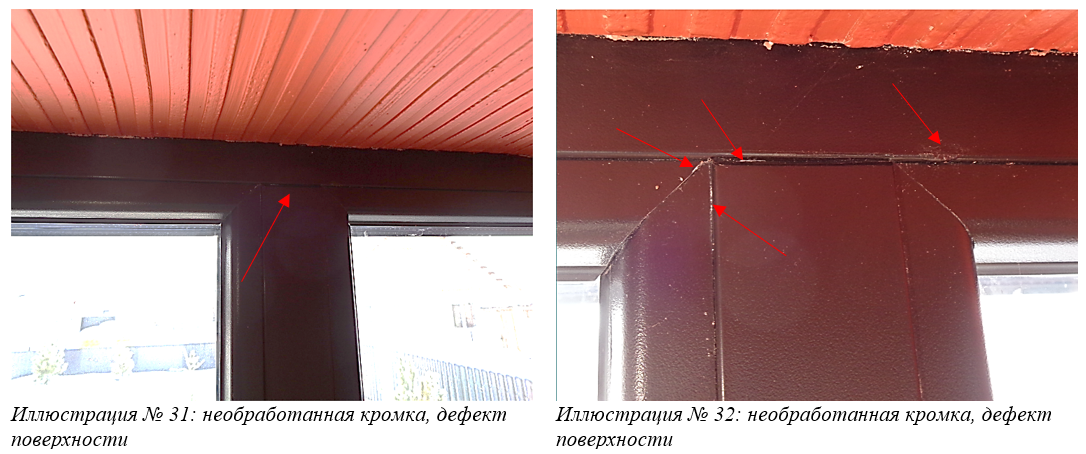

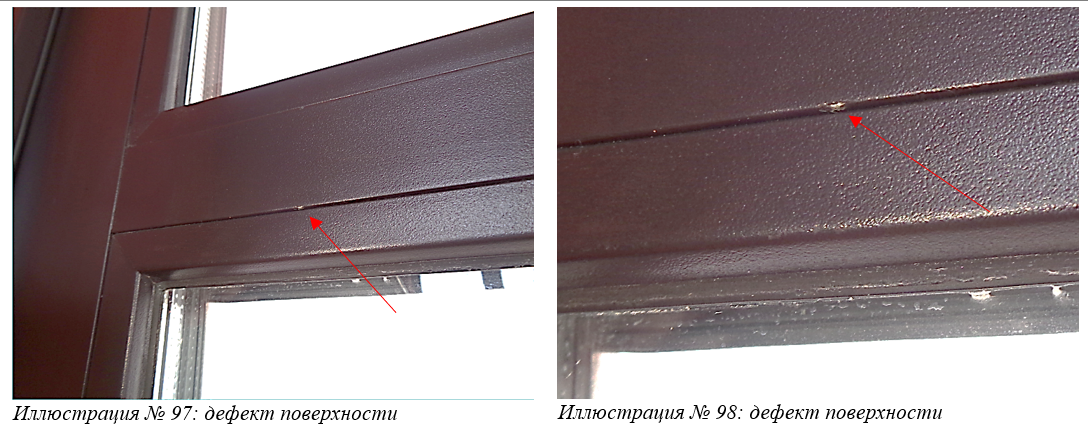

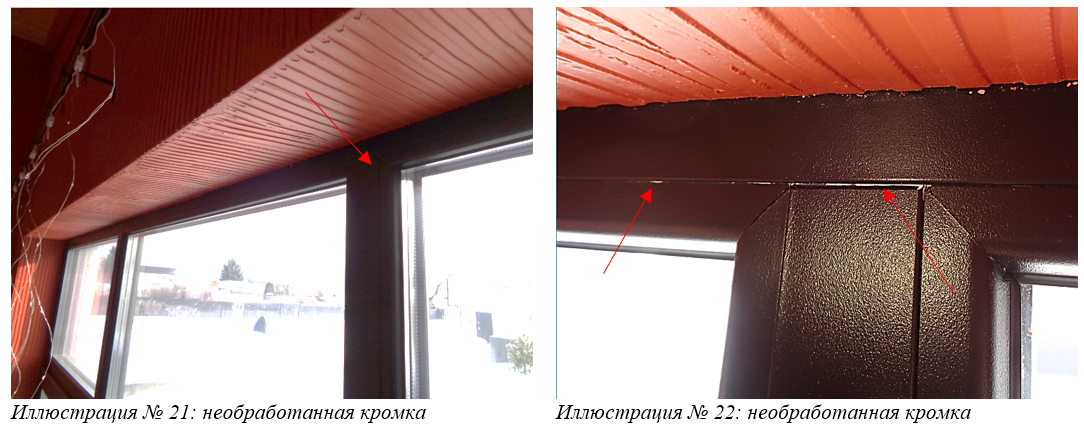

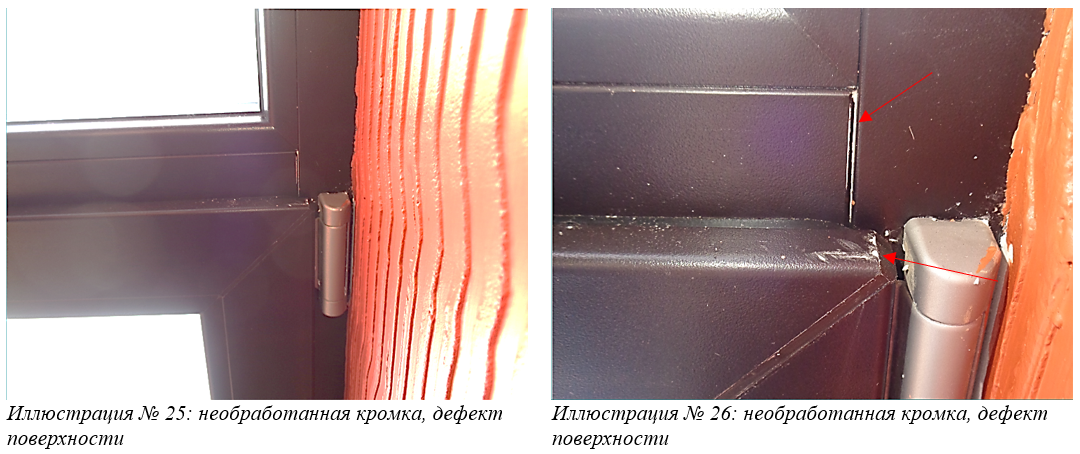

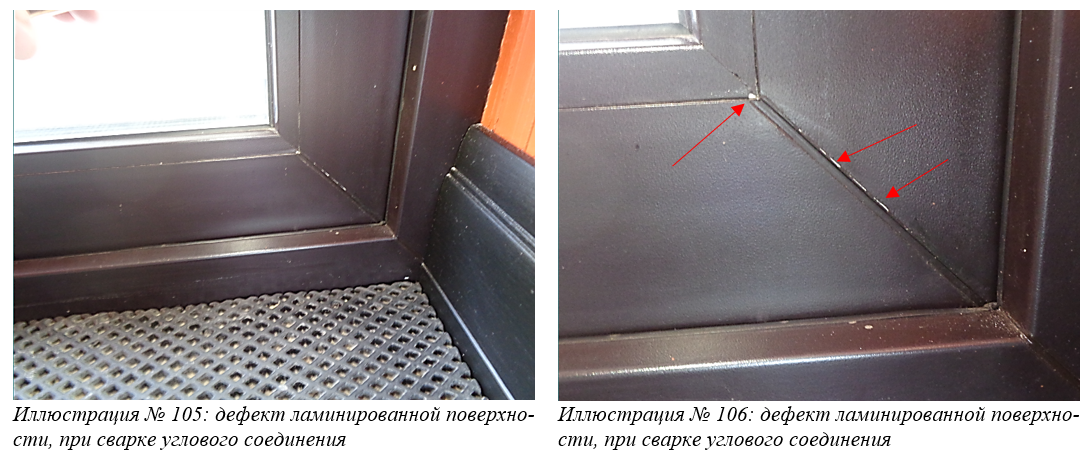

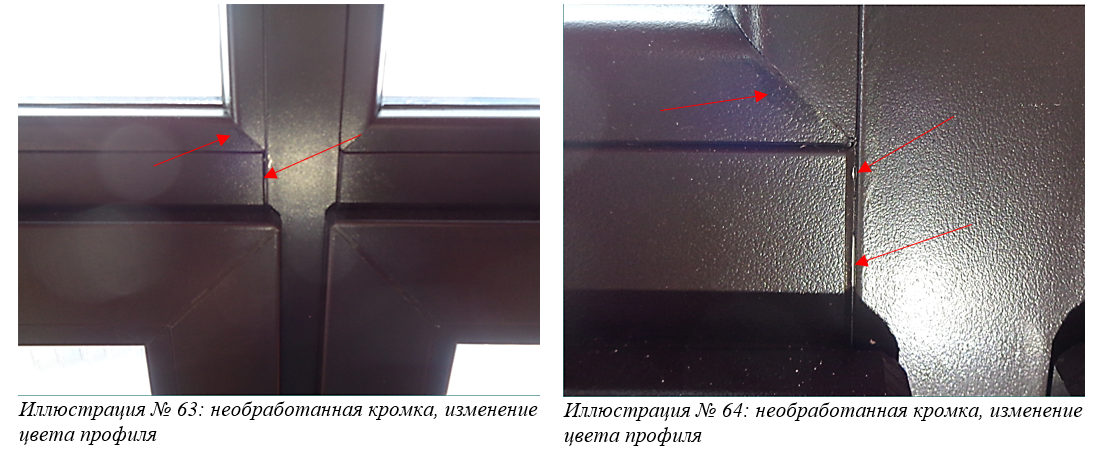

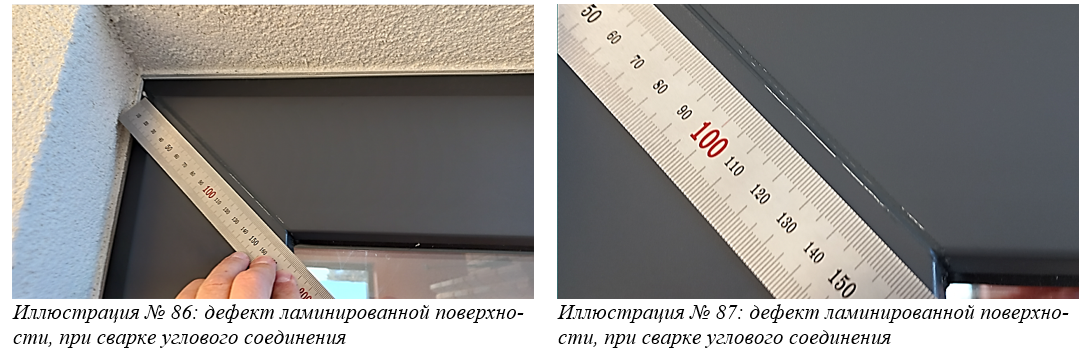

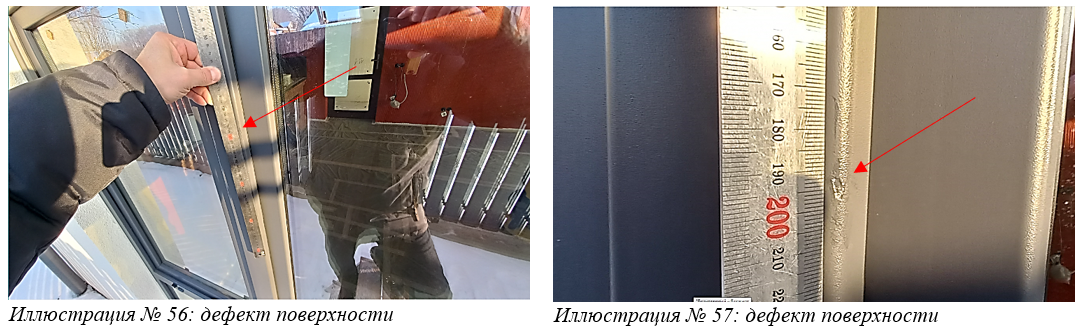

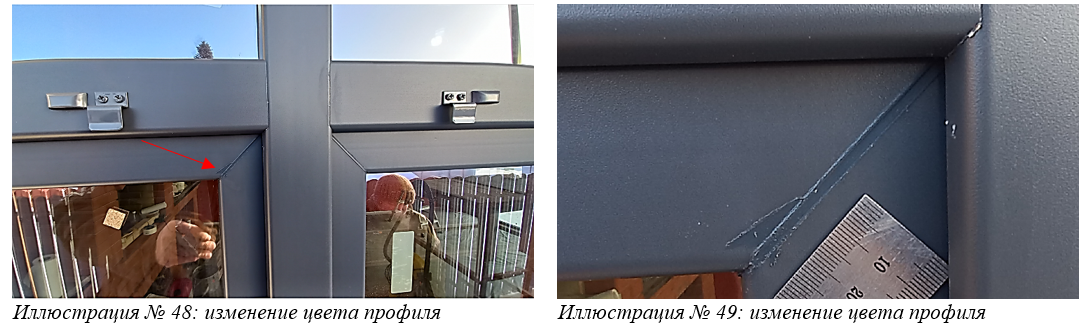

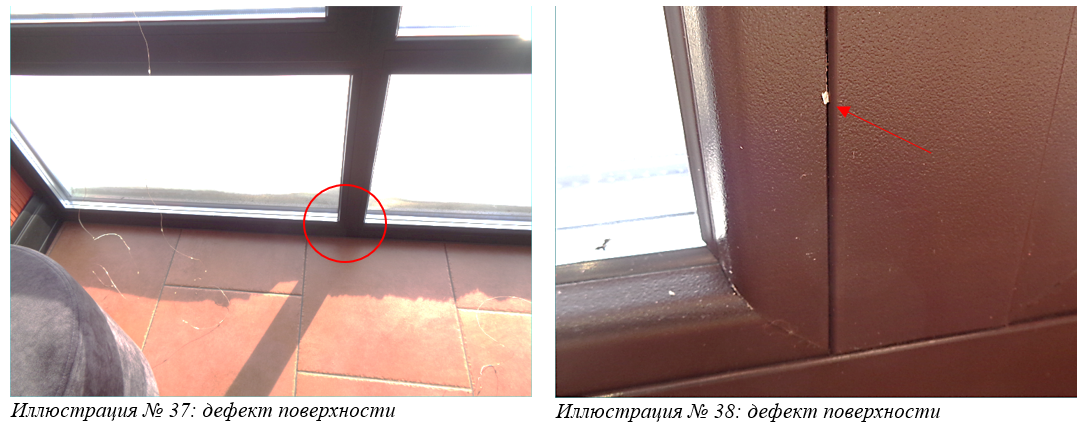

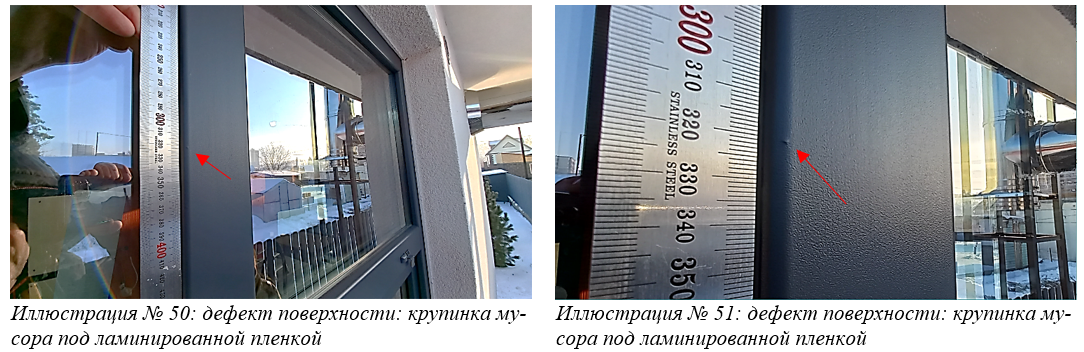

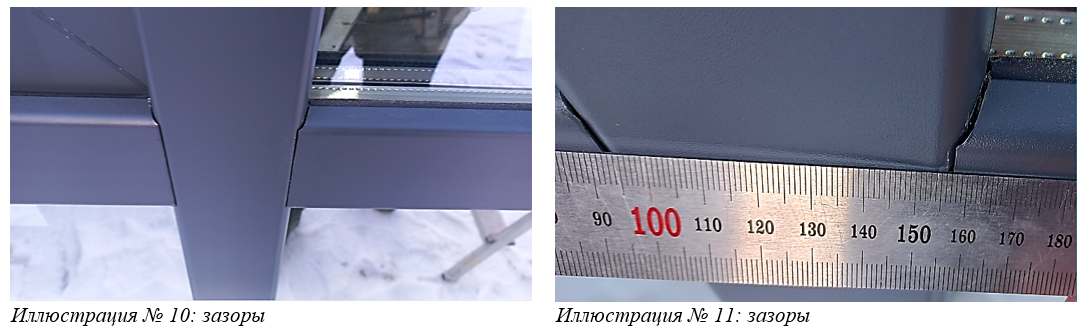

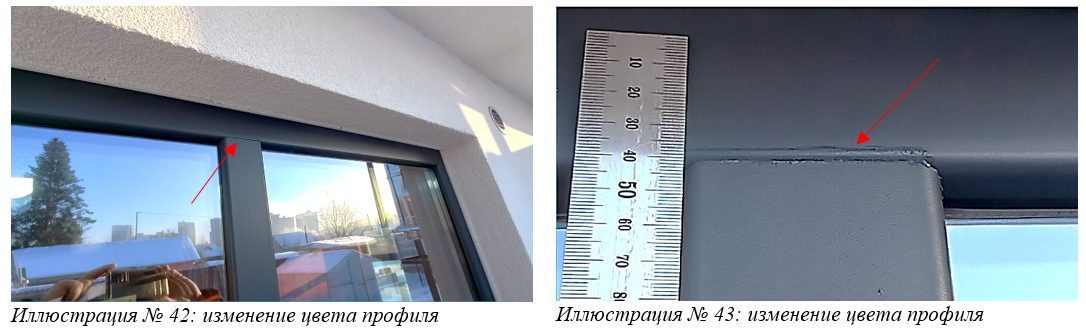

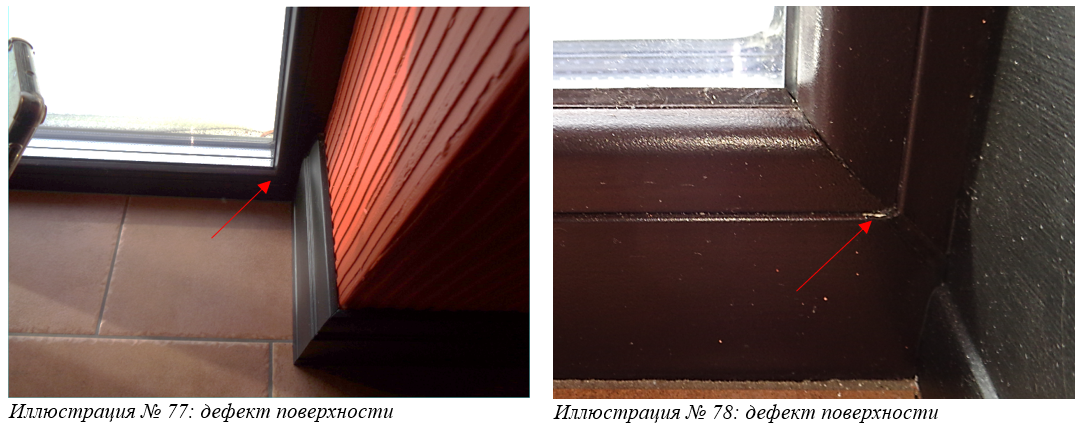

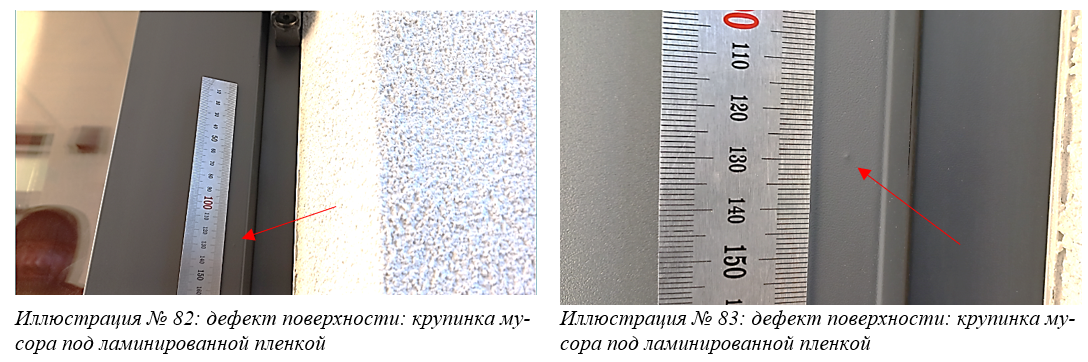

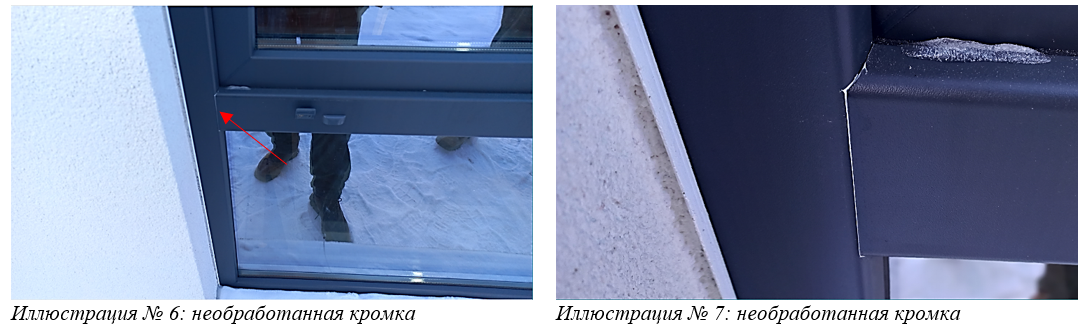

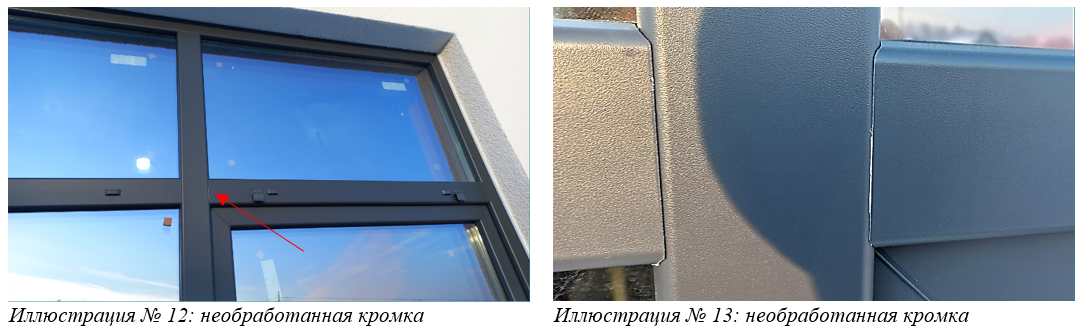

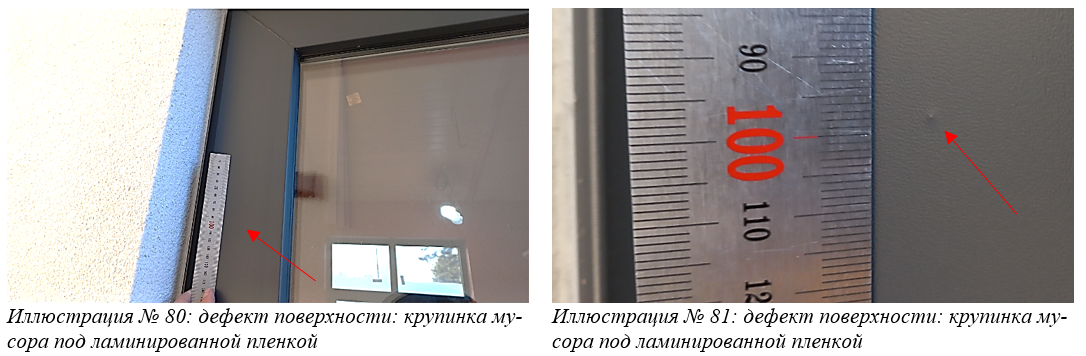

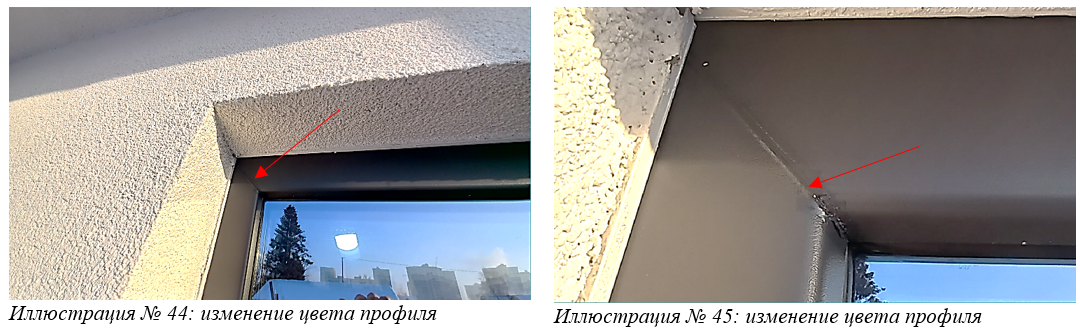

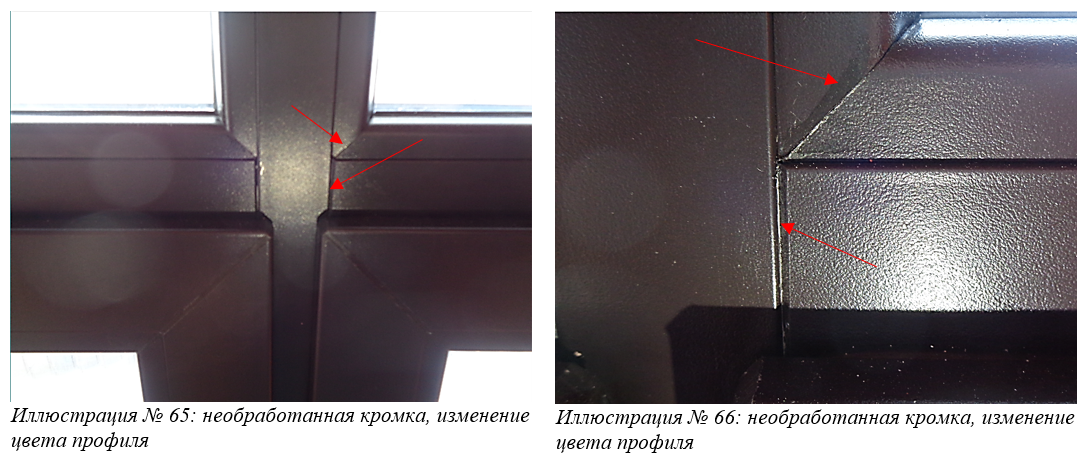

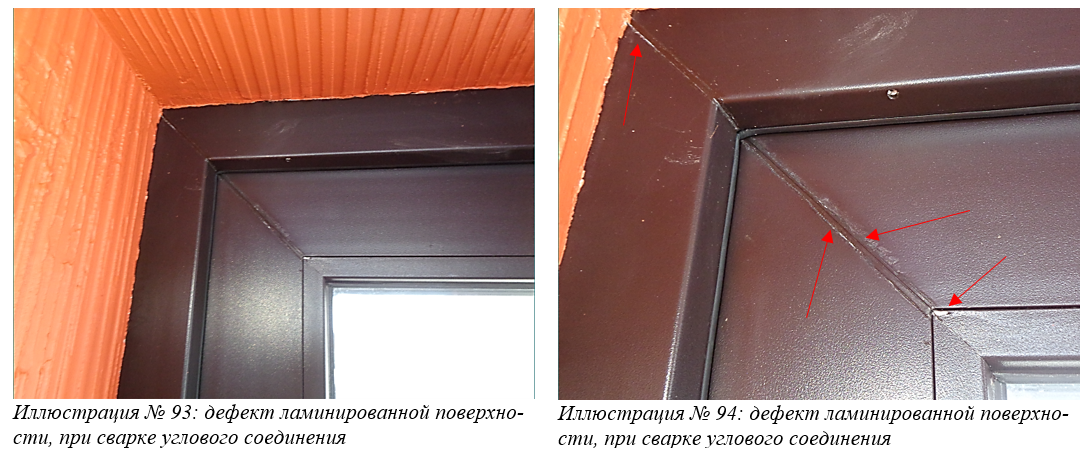

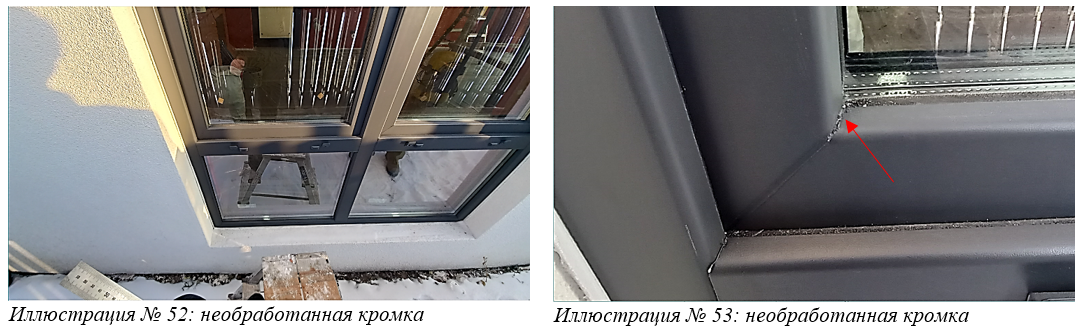

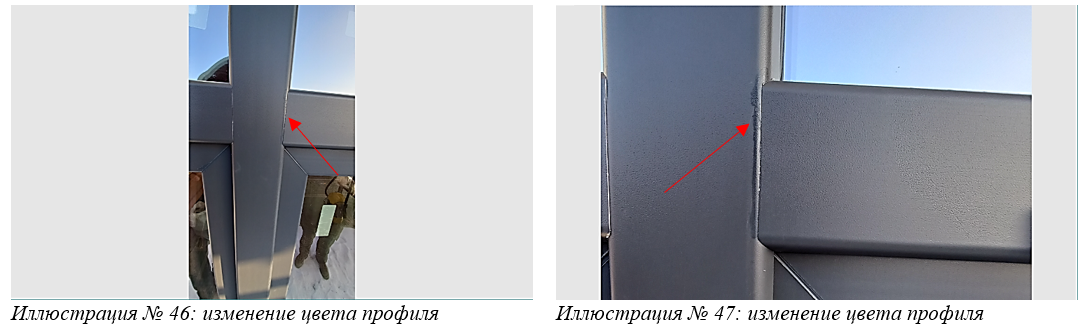

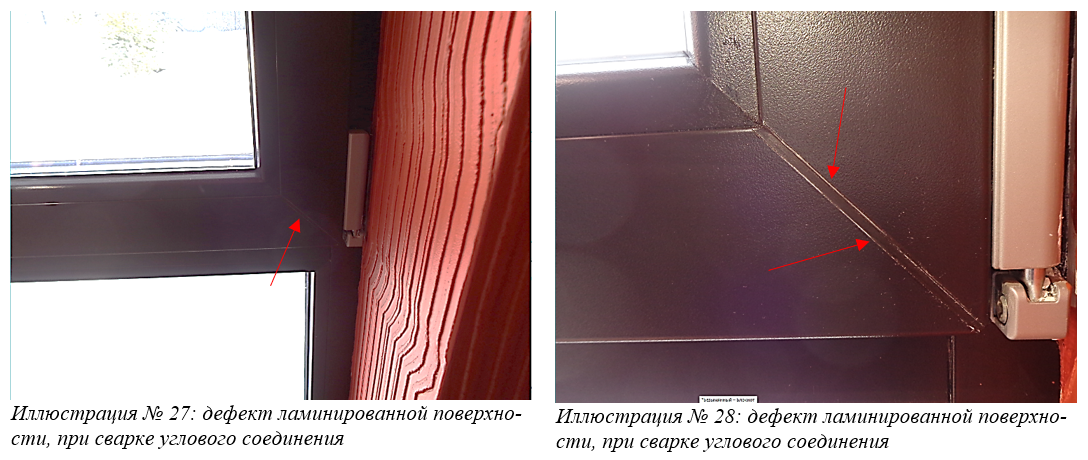

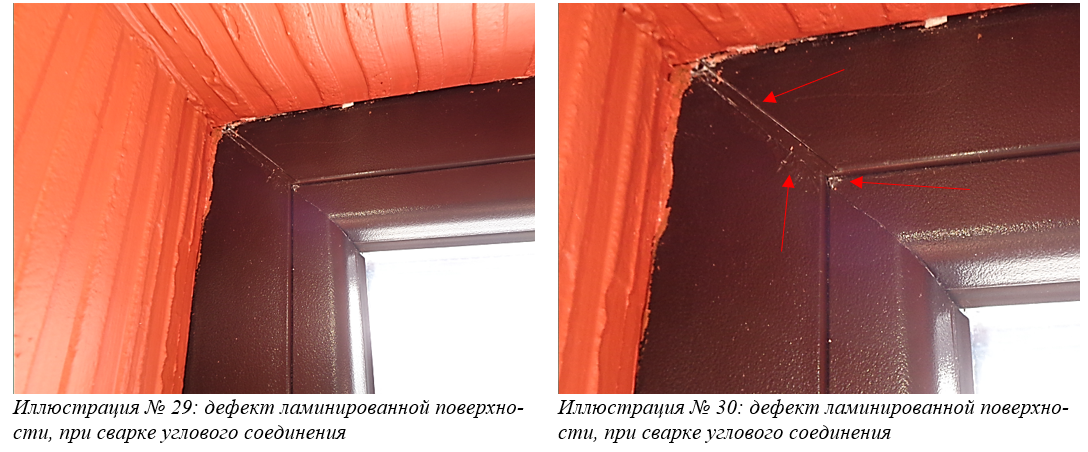

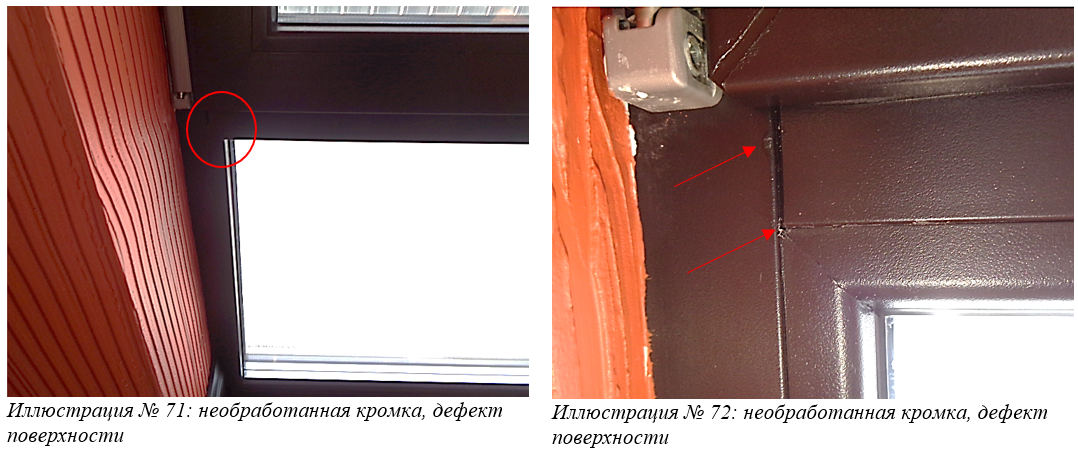

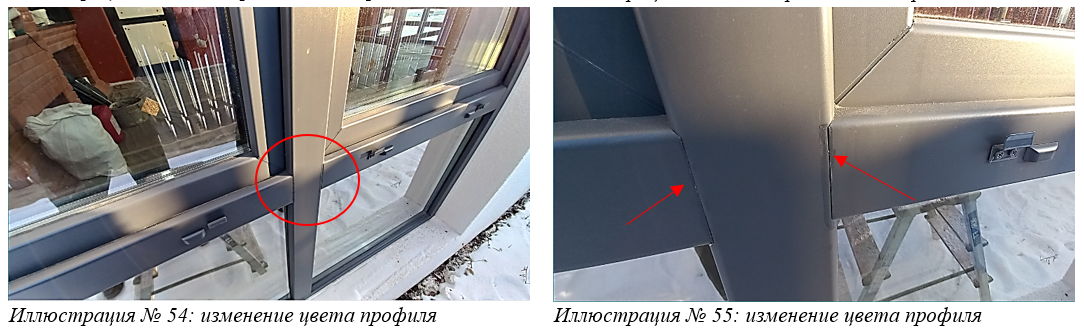

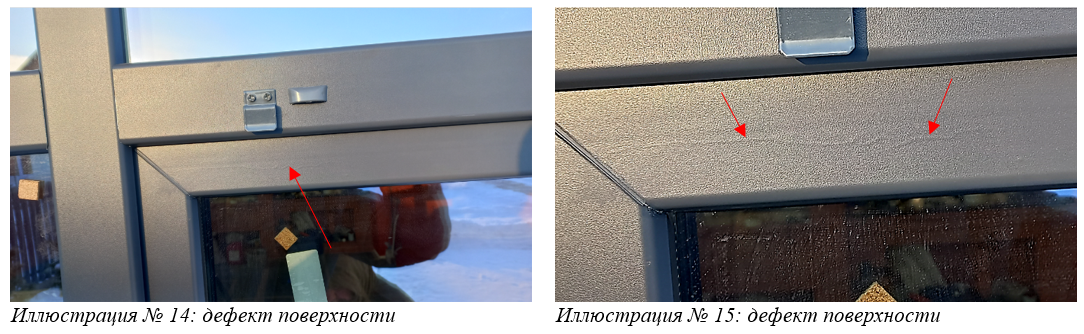

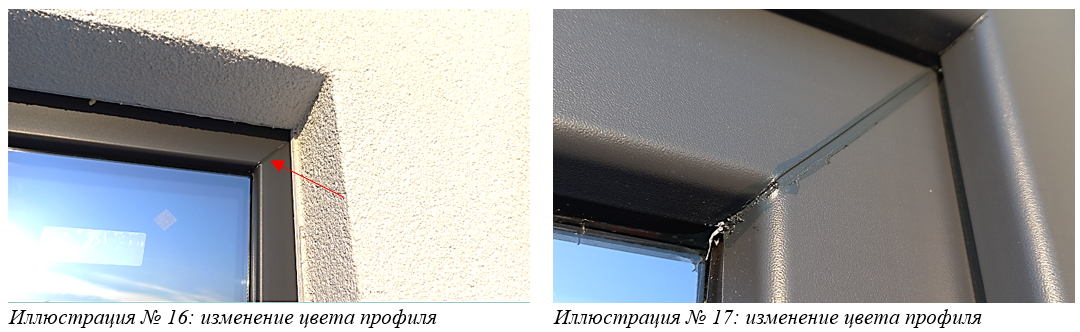

Фотоматериалы экспертного осмотра

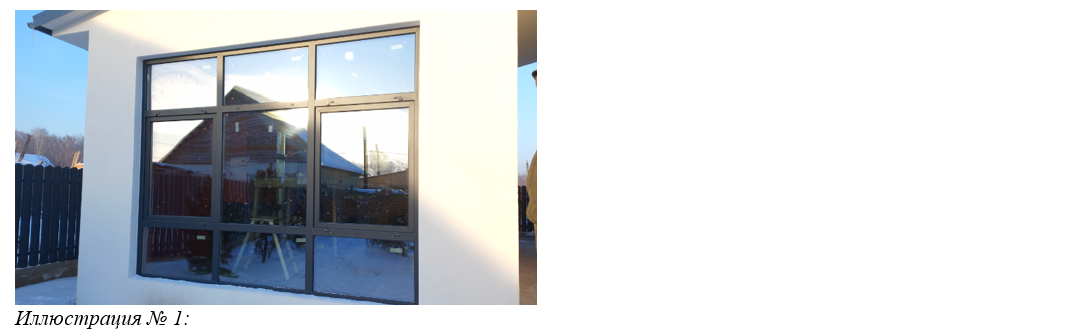

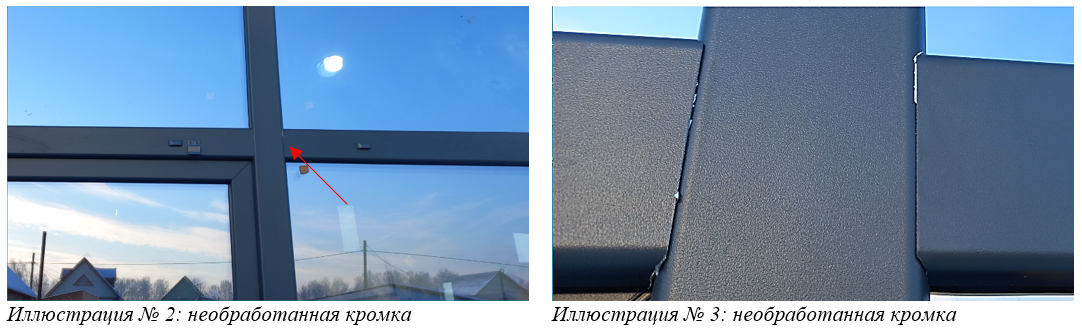

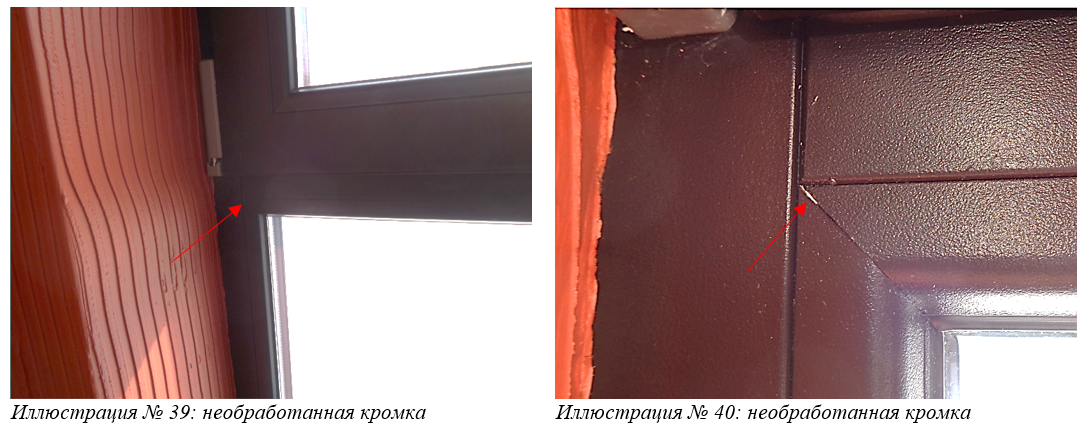

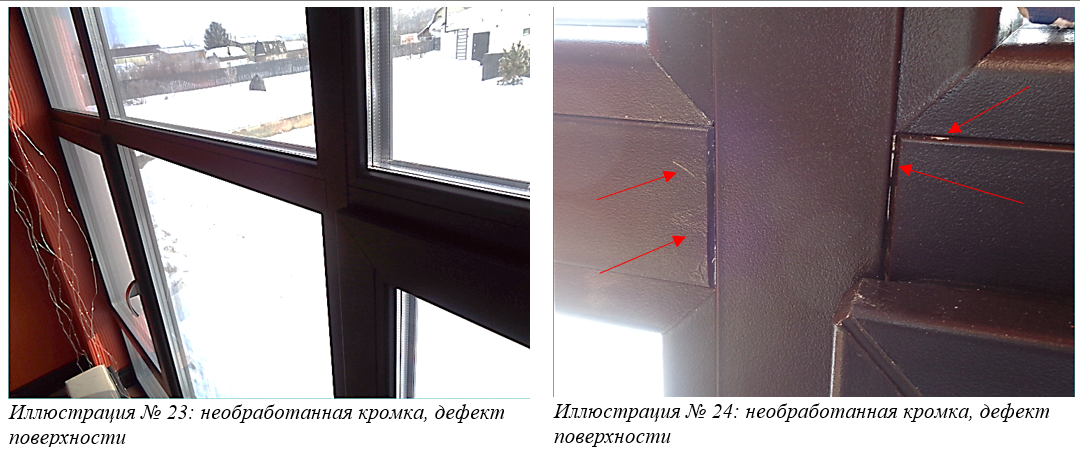

Экспертный осмотр оконного блока, размером 2960 мм * 2380 мм согласно спецификации (осмотр с внешней стороны)

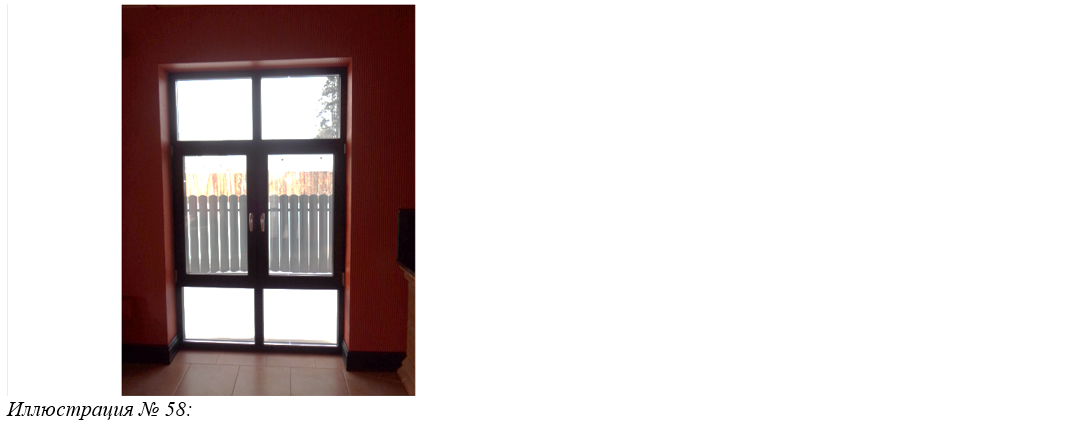

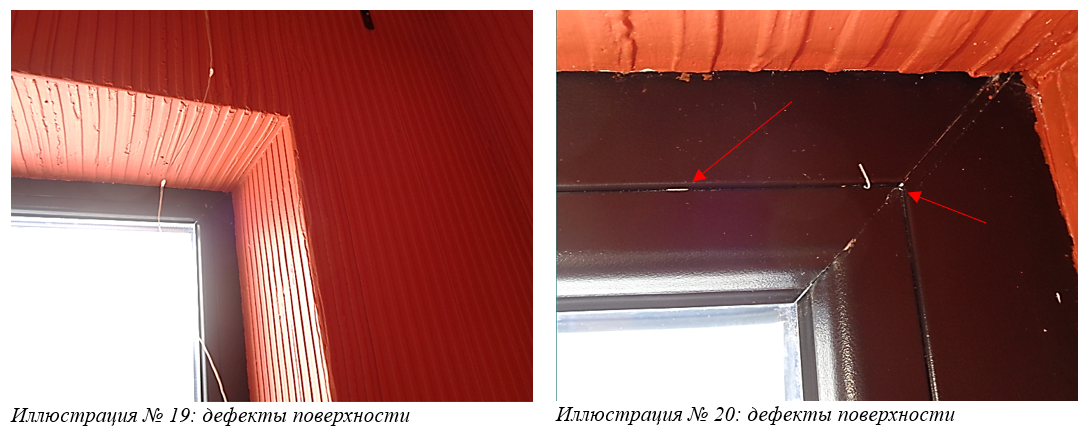

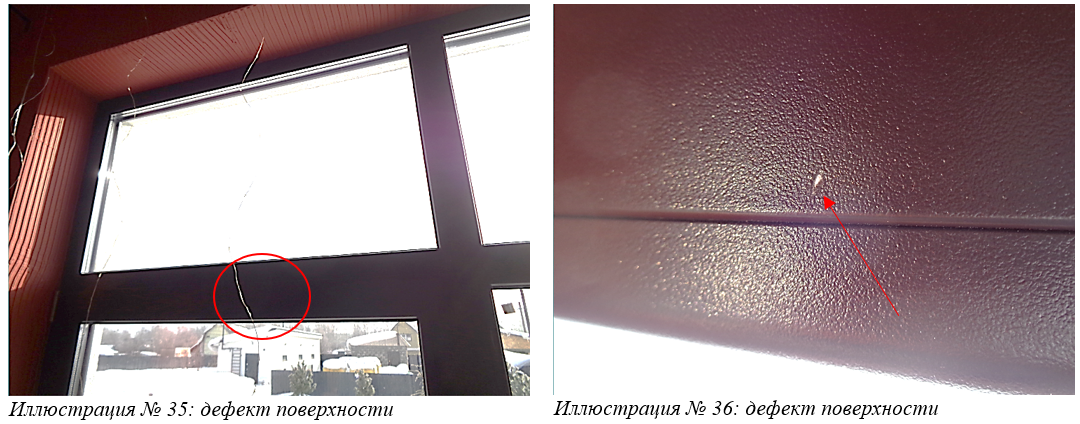

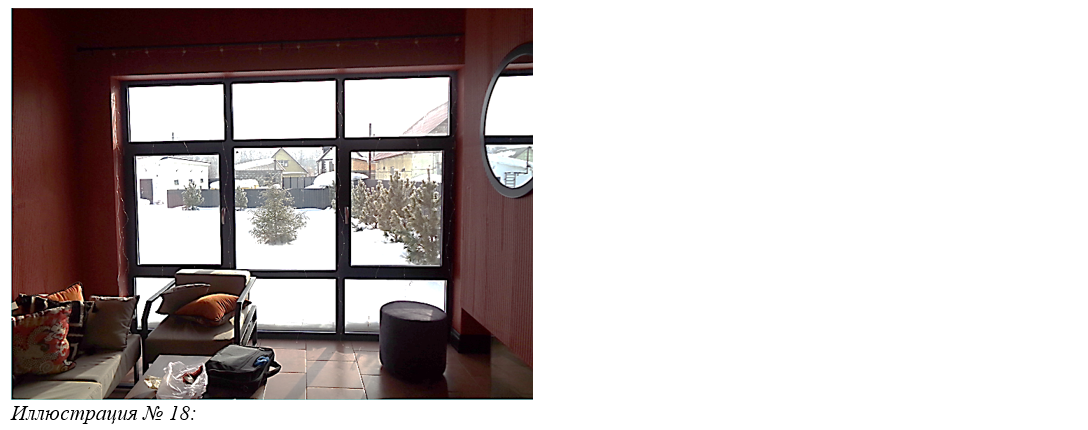

Экспертный осмотр оконного блока, размером 2960 мм * 2380 мм согласно спецификации (осмотр внутри помещения)

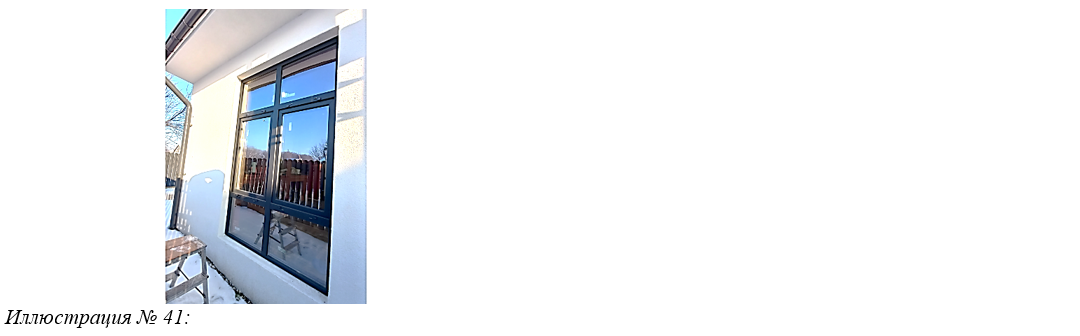

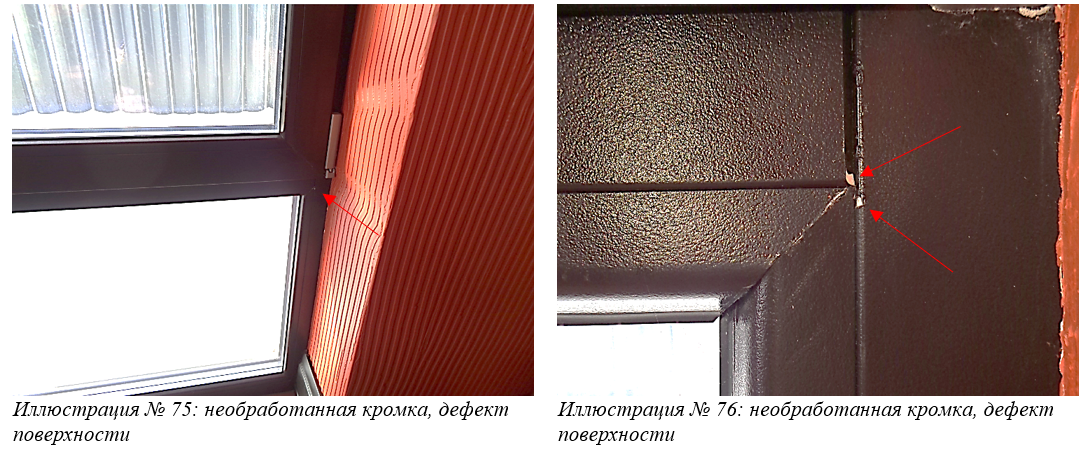

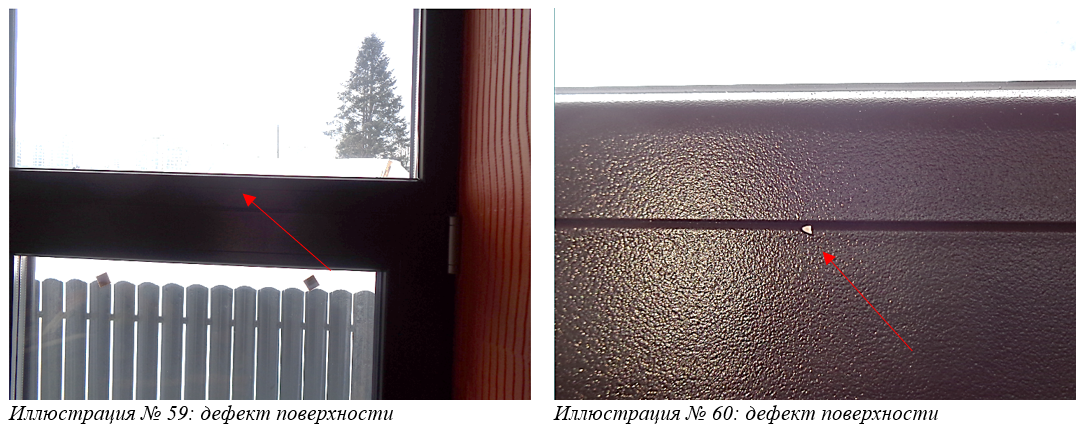

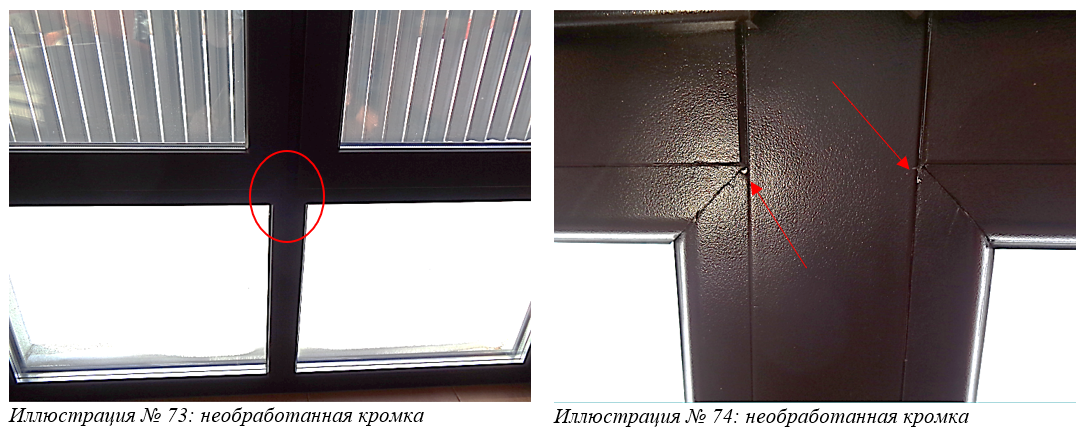

Экспертный осмотр оконного блока, размером 1470 мм * 2380 мм согласно спецификации (осмотр с внешней стороны)

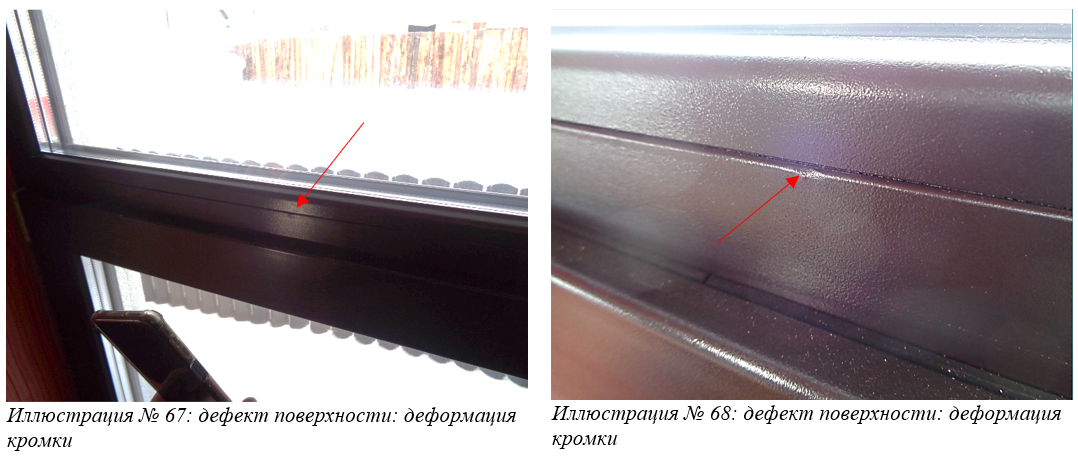

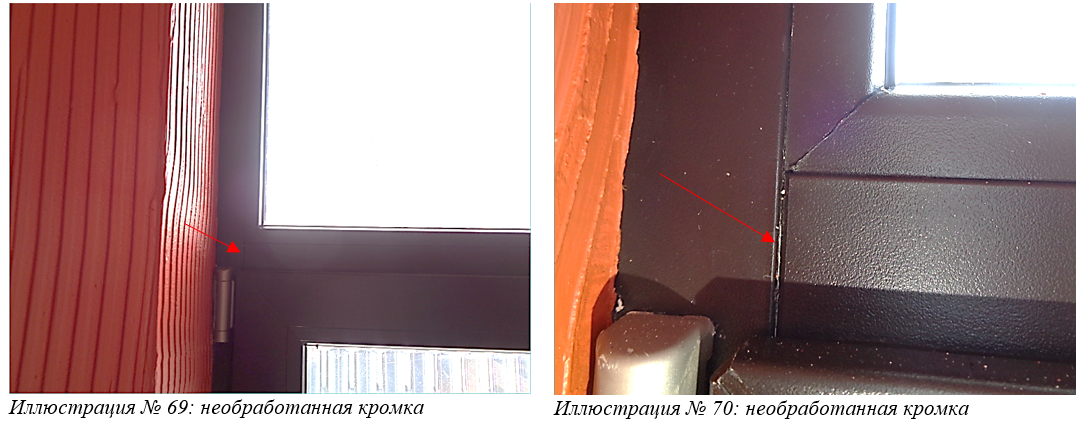

Экспертный осмотр оконного блока, размером 1470 мм * 2380 мм согласно спецификации (осмотр внутри помещения)

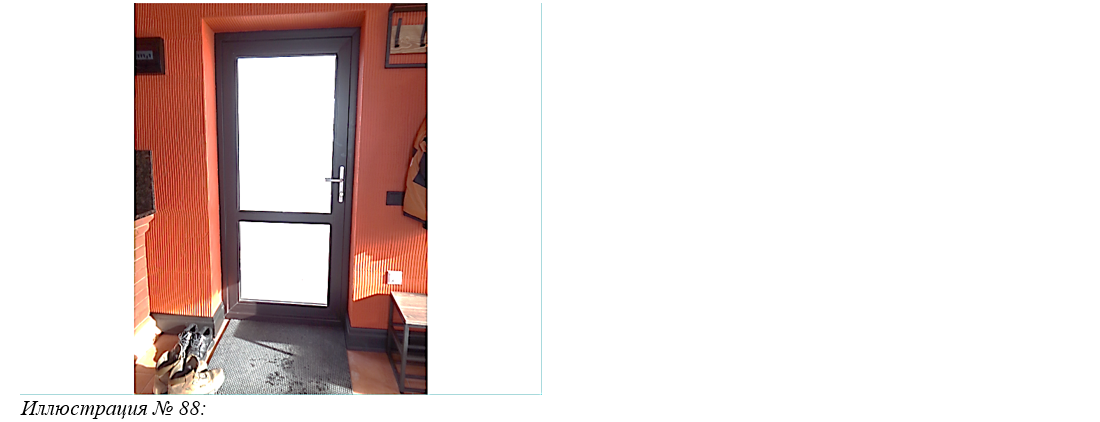

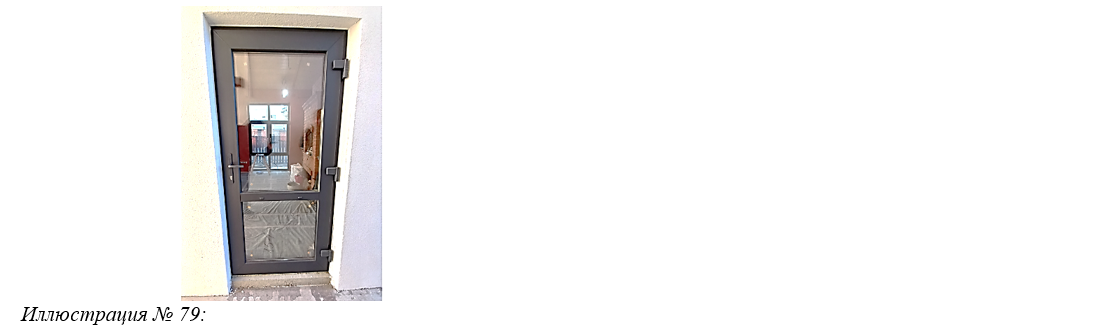

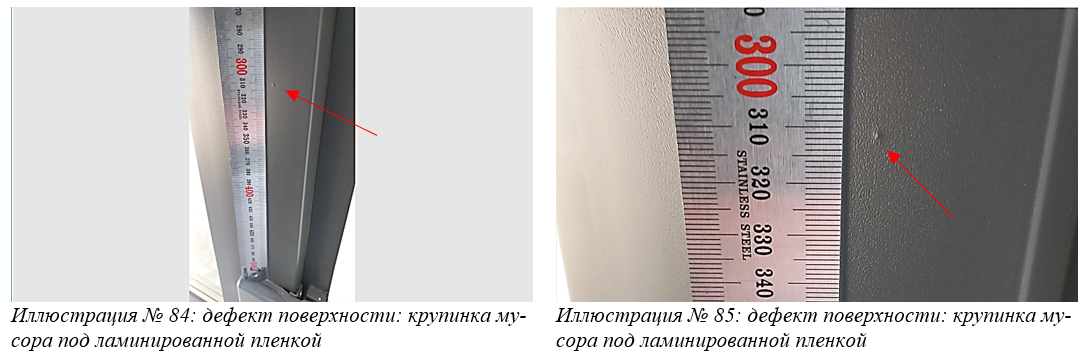

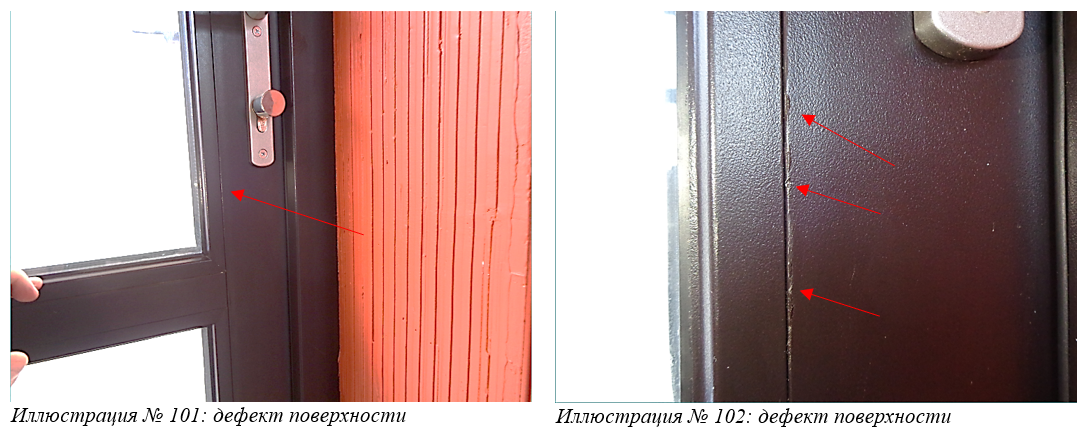

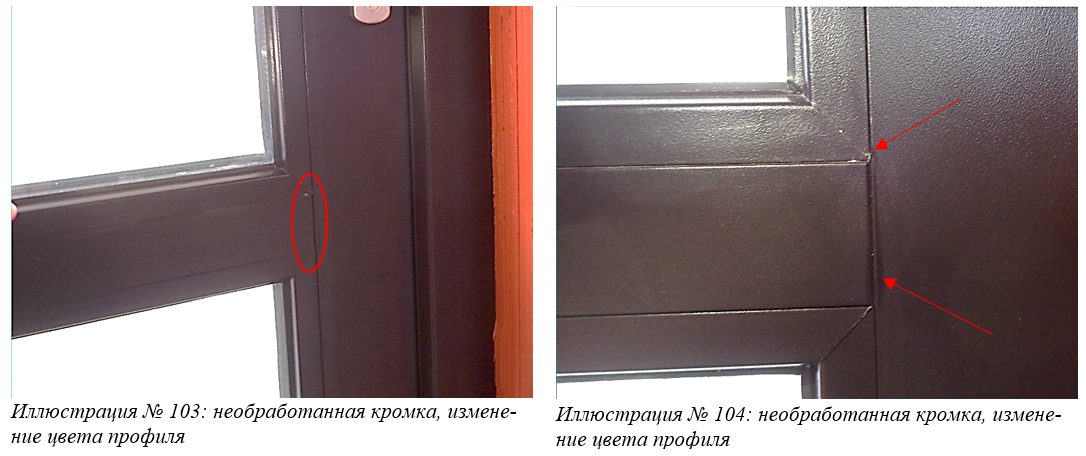

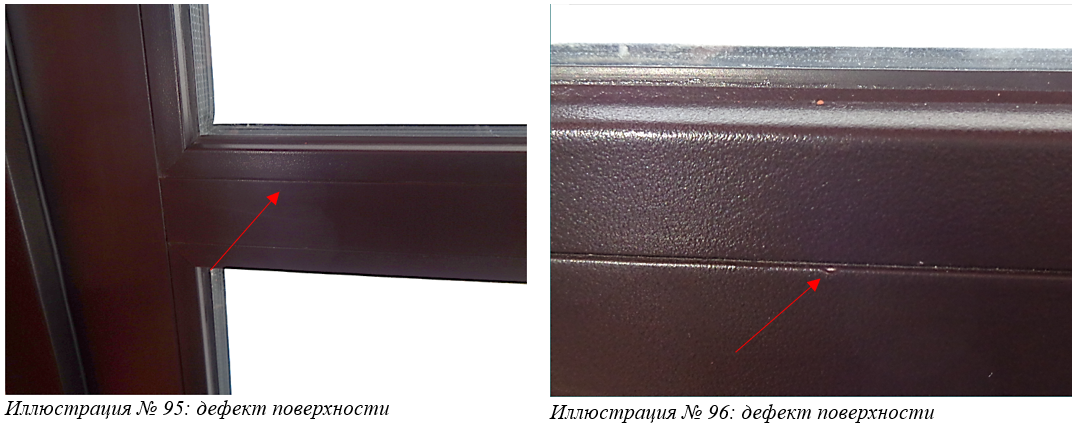

Экспертный осмотр дверного блока, размером 960 мм * 2030 мм согласно спецификации (осмотр с внешней стороны)

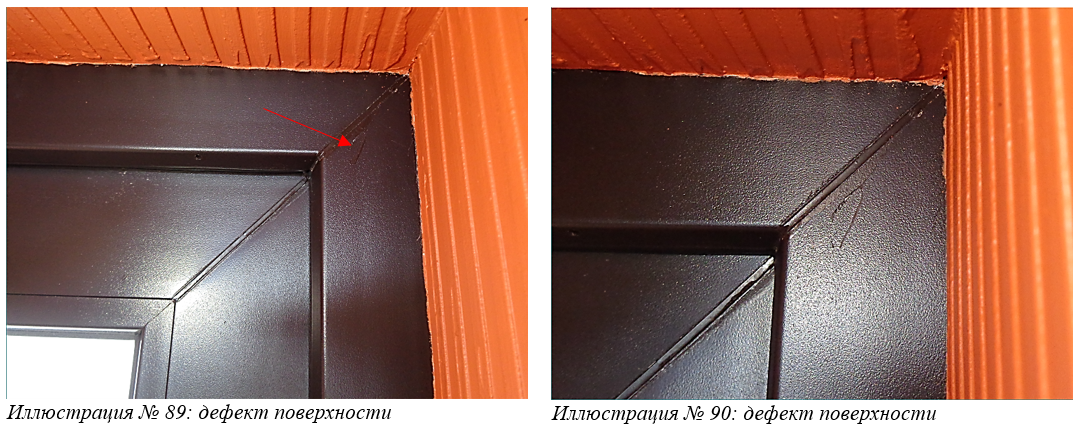

Экспертный осмотр дверного блока, размером 960 мм * 2030 мм согласно спецификации (осмотр внутри помещения)

Ответы на вопросы, поставленные перед специалистом

Ответ: при исследовании светопрозрачных ограждающих конструкций (двух оконных блоков и одного дверного блока), были выявлены критические дефекты (в соответствии с критериями ГОСТ 15467-79 «Управление качеством продукции. Основные понятия. Термины и определения»), являющиеся результатом нарушений нормативных документов при изготовлении светопрозрачных конструкций и производства работ по монтажу исследуемых конструкций.

Устранение выявленных дефектов невозможно без замены исследуемых светопрозрачных ограждающих конструкций (двух оконных блоков и одного дверного блока). Для устранения требуется:

Произвести демонтаж дефектных блоков (двух оконных блоков и одного дверного блока). Монтаж новых блоков (двух оконных блоков и одного дверного блока) произвести в соответствии с нормами ГОСТ 30674-99 "Блоки оконные из поливинилхлоридных профилей. Технические условия", качество профильной системы должно соответствовать требованиям ГОСТ 30673-2013 "Профили поливинилхлоридные для оконных и дверных блоков. Технические условия".
